Datenbytes

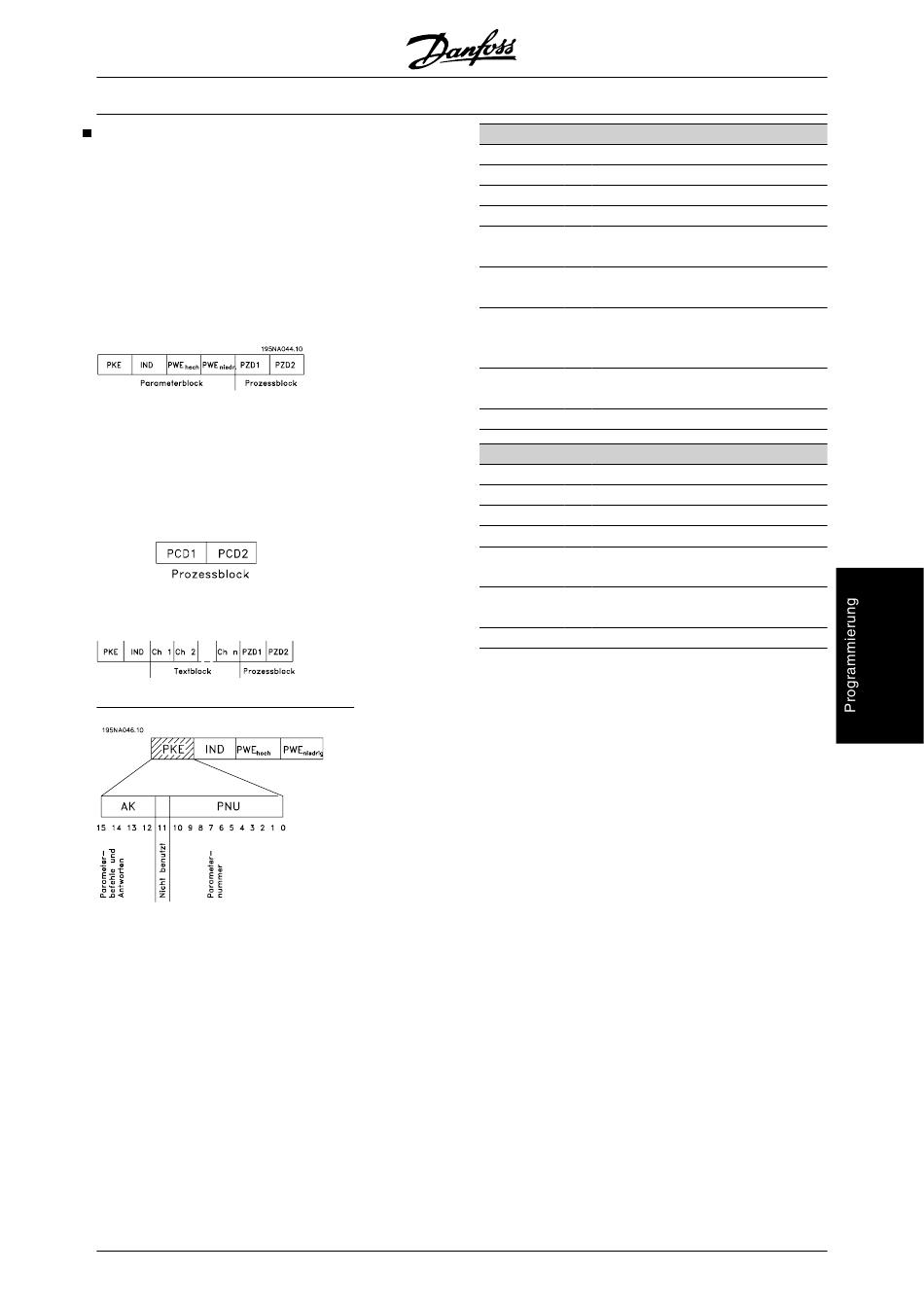

Die Struktur der Datenblöcke hängt von der Tele-
grammart ab. Es gibt drei Telegrammarten, und die
Telegrammart gilt sowohl für Steuer- (Master•Slave)
als auch Antworttelegramme (Slave•Master). Die drei
Telegrammarten sind:
-
Parameterblock zur Übertragung von Para-
metern zwischen Master und Slave. Der Da-
tenblock besteht aus 12 Bytes (6 Wörtern)
und enthält zudem den Prozeßblock.
Der Prozeßblock besteht aus einem Daten-
-
block mit vier Bytes (2 Wörtern) und enthält:
Steuerwort und Sollwert
-
-
Zustandswort und aktuelle Aus-
gangsfrequenz (vom Slave zum
Master)
Textblock zum Lesen oder Schreiben von
-
Texten über den Datenblock.
Parameterbefehle und -antworten (AK).
Die Bits Nr. 12-15 dienen zur Übertragung von Para-
meterbefehlen vom Master zum Slave und den vom
Slave bearbeiteten Rückantworten zurück zum Mas-
ter.
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
Serie VLT
Parameterbefehle Master•Slave
Bit Nr.
15 14 13 12 Parameterbefehl
0
0
0
0 Kein Befehl
0
0
0
1 Parameterwert lesen
0
0
1
0 Parameterwert in RAM speichern
(Wort)
0
0
1
1 Parameterwert in RAM
(Doppelwort) schreiben
1
1
0
1 Parameterwert in RAM
und EEPROM schreiben (Doppel-
wort)
1
1
1
0 Parameterwert in RAM
und EEPROM (Wort) schreiben
1
1
1
1 Text lesen/schreiben
Antwort Slave•Master
Bit Nr.
Antwort
15 14 13 12
0
0
0
0 Keine Antwort
0
0
0
1 Parameterwert übertragen (Wort)
0
0
1
0 Parameterwert übertragen
(Doppelwort)
0
1
1
1 Befehl kann nicht ausgeführt wer-
den
1
1
1
1 Text übertragen
Kann der Befehl nicht ausgeführt werden, so sendet
der Slave diese Antwort: 0111 Befehl kann nicht aus-
geführt werden und gibt eine der folgenden Fehler-
meldungen im Parameterwert (PWE) ab:
2800
121
