Bit
Bit = 0
00
01
02
Motorfreilauf
03
Keine Abschaltung
04
EIN 2
05
EIN 3
06
Start möglich
07
08
Drehzahl ≠Sollw.
09
Ortsteuerung
10
Außerhalb
Frequenzbereich
11
12
13
14
15
Bit 00, Steuerung nicht bereit/Bereit:
Bei Bit 00 = '0' ist Bit 00, 01 oder 02 des Steuerwortes
'0' (AUS1, AUS2 oder AUS3), oder der Frequenzum-
richter hat abgeschaltet.
Bei Bit 00 = '1' ist der Frequenzumrichter betriebsbe-
reit.
Bit 01, Antrieb bereit:
Siehe Beschreibung unter Zustandswort gemäß FC-
Prokokoll.
Bit 02, Motorfreilaufstop:
Bei Bit 02 = '0' sind die Bits 00, 02 ode 03 im Steuerwort
"0" (AUS1, AUS3 oder Motorfreilauf).
Bei Bit 02 = '1' sind die Bits 00, 01, 02 und 03 im Steu-
erwort "1", und der Frequenzumrichter hat nicht abge-
schaltet.
Bit 03, Keine Abschaltung/Abschaltung:
Siehe Beschreibung unter Zustandswort gemäß FC-
Prokokoll.
Bit 04, EIN 2/AUS 2:
Bei Bit 04 = '0' ist Bit 01 im Steuerwort = '1'.
Bei 04 = '1' ist Bit 01 im Steuerwort = '0'.
Bit 05, EIN 3/AUS 3:
Bei Bit 05 = '0' ist Bit 02 im Steuerwort = '1'.
Bei Bit 05 = '1' ist Bit 02 im Steuerwort = '0'.
Bit 06, Start möglich/Start nicht möglich:
Bit 06 = '1' nach Quittierung einer Abschaltung, nach
Aktivierung von AUS2 oder AUS3 und nach Netzan-
schluss. Start möglich wird durch Einstellen von Bit 00
im Steuerwort auf '0' quittiert, und Bit 01, 02 und 10
werden auf '1' eingestellt.
128
Bit = 1
Regler bereit
FU bereit
Abschaltung
AUS 2
AUS 3
Start nicht möglich
Warnung
Drehzahl = Sollw.
Ser. Schnittstelle
Frequenzgrenze
OK
Motor läuft
Spannungswarnung
Stromgrenze
Thermische Warnung
MG.27.E3.03 - VLT
Serie VLT
Bit 07, Warnung:
Siehe Beschreibung unter Zustandswort gemäß FC-
Prokokoll.
Bit 08, Drehzahl:
Siehe Beschreibung unter Zustanddwort gemäß FC-
Protokoll.
Bit 09, Keine Warnung/Warnung:
Siehe Beschreibung unter Zustandswort gemäß FC-
Prokokoll.
Bit 10, Drehzahl • Sollw./Drehz. = Sollw.:
Siehe Beschreibung unter Zustandswort gemäß FC-
Prokokoll.
Bit 11, Motor läuft/läuft nicht:
Siehe Beschreibung unter Zustandswort gemäß FC-
Prokokoll.
Bit 13, Spannungswarnung hoch/niedrig:
Siehe Beschreibung unter Zustandswort gemäß FC-
Prokokoll.
Bit 14, Stromgrenzwert:
Siehe Beschreibung unter Zustandswort gemäß FC-
Prokokoll.
Zustandswort gemäß FC-Prokokoll. Bit 15, Thermi-
sche Warnung:
Siehe Beschreibung unter Zustandswort gemäß FC-
Prokokoll.

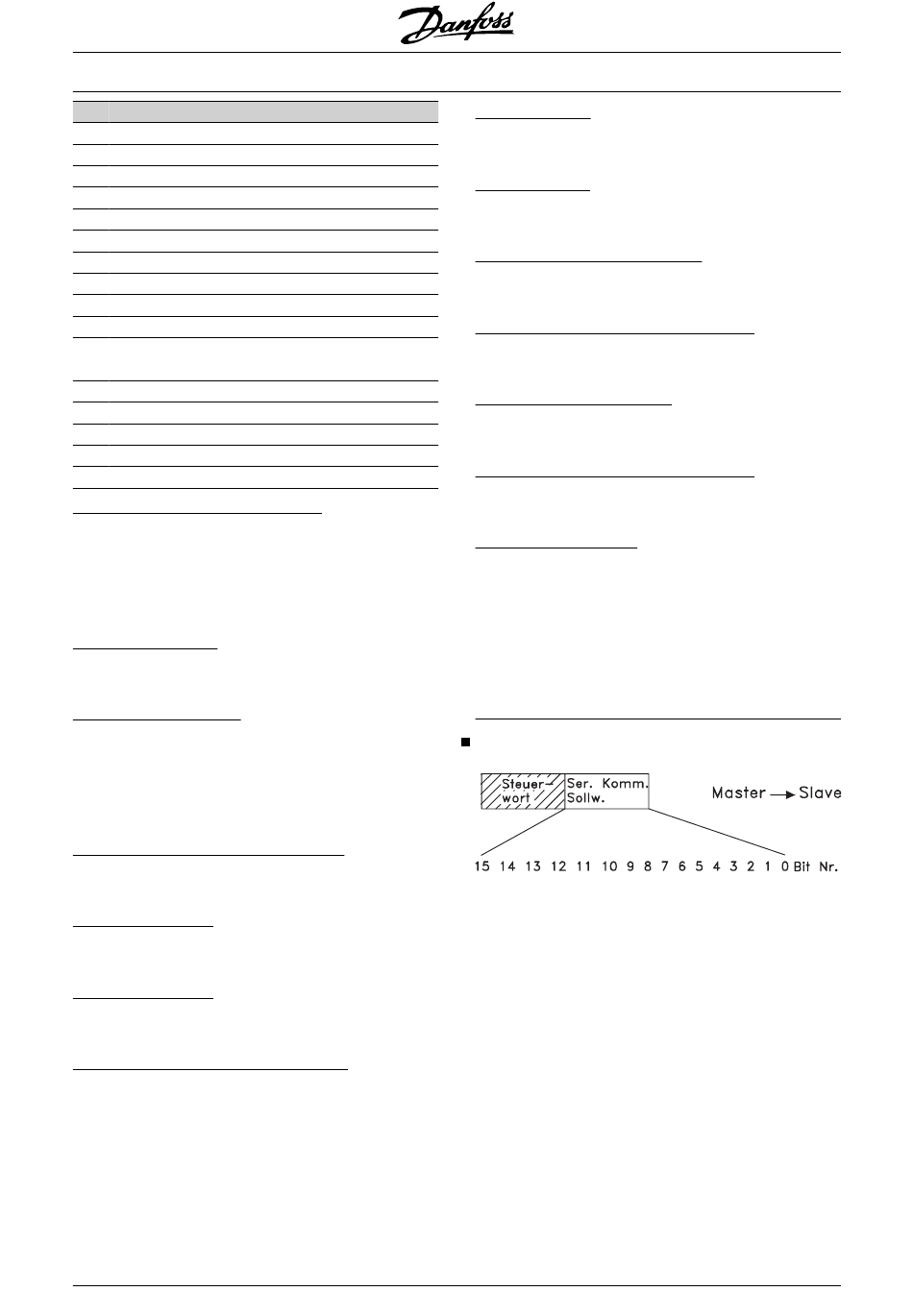

Bussollwert
Der Bussollwert wird in Form eines 16-Bit-Wortes an
den Frequenzumrichter übertragen. Der Wert wird in
ganzen Zahlen 0 - ±32767 (±200 %) übertragen.
16384 (4000 Hex) entspricht 100 %.
Der Bussollwert hat folgendes Format: 0-16384 (4000
Hex) • 0-100 % (Par. 204 Minimaler Sollwert - Par. 205
Maximaler Sollwert).
Über den Bussollwert kann die Drehrichtung geändert
werden. Dies erfolgt durch Umrechnung des binären
Sollwerts in ein Zweierkomplement. Siehe Beispiel.
®
ist ein eingetragenes Warenzeichen von Danfoss
®
2800
