Option LCP 2 Bedieneinheit
Der VLT 2800 kann mit einer Bedieneinheit (LCP 2)
verbunden werden, die eine vollständige Schnittstelle
für Betrieb und Programmierung des Frequenzumrich-
ters darstellt. Die Bedieneinheit LCP 2 kann bis zu drei
Meter vom Frequenzumrichter entfernt aufgestellt
werden, z.B. auf einer Frontplatte unter Verwendung
des Zubehörsatzes.

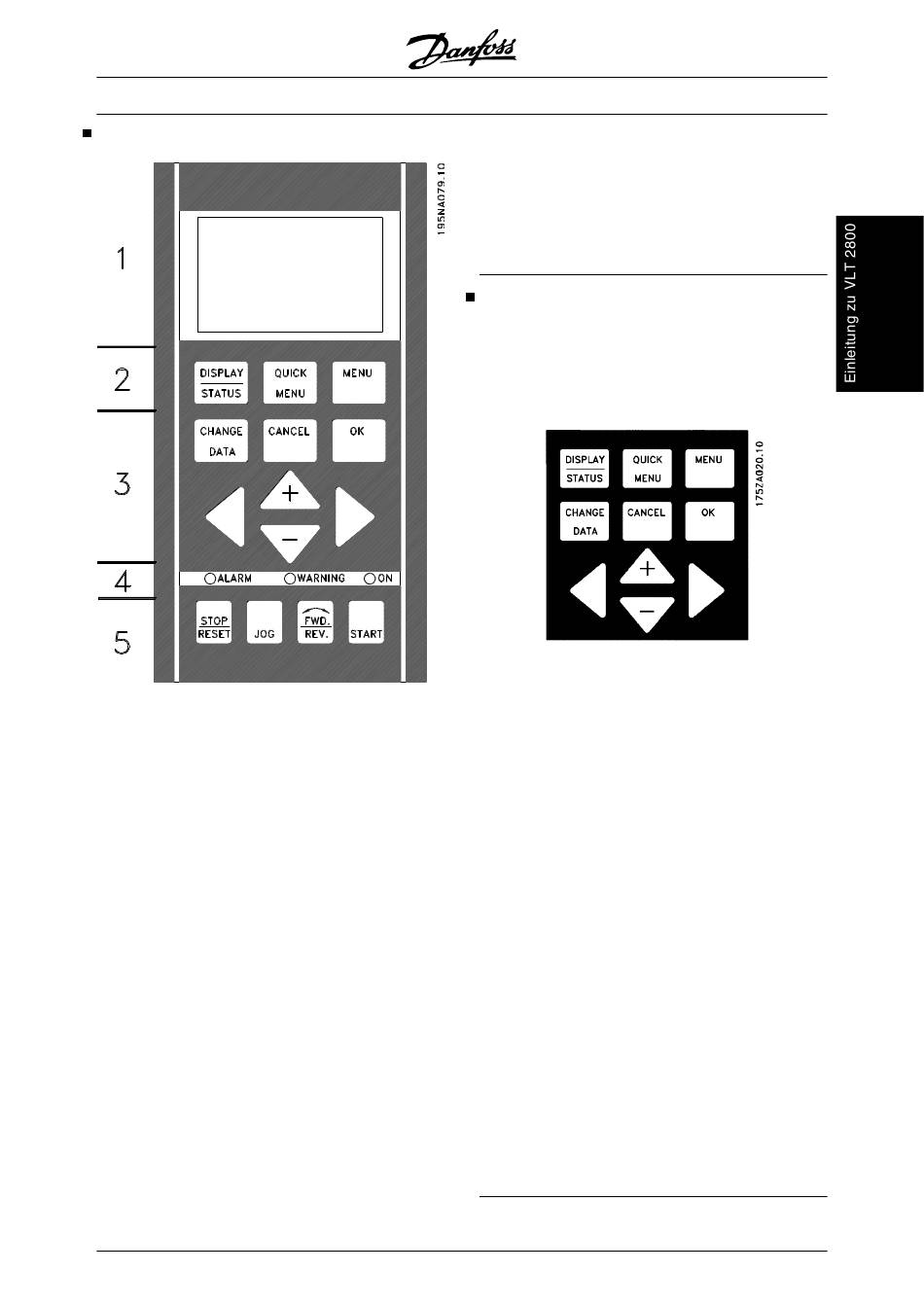

Die Funktionen der Bedieneinheit sind in fünf Gruppen
aufgeteilt:
1.
Display
2.
Tasten zur Änderung der Displayfunktion
3.
Tasten zur Änderung der Programmparame-
ter
4.
Leuchtanzeigen
5.
Tasten für Ortsteuerung
Alle Datenanzeigen erfolgen über ein vierzeiliges al-
phanumerisches Display, das im Normalbetrieb stän-
dig vier Betriebsvariablen und drei Betriebszustände
anzeigen kann. Während des Programmiervorgangs
werden alle Informationen angezeigt, die für eine
schnelle und effektive Parametereinstellung des Fre-
quenzumrichters erforderlich sind. Als Ergänzung zum
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
Serie VLT
Display gibt es drei Leuchtanzeigen für Spannung
(ON), Warnung (WARNING) und Alarm (ALARM). Alle
Parametersätze des Frequenzumrichters sind unmit-
telbar über das Bedienfeld änderbar, es sei denn,
diese Funktion wurde gesperrt [1] über den Parameter
018 Eingabesperre.
Bedientasten für Parametereinstellungen
Die Bedientasten sind nach Funktionen aufgeteilt, wo-
bei die Tasten zwischen dem Display und den Leucht-
anzeigen für die Parametereinstellung einschließlich
der Auswahl der Displayanzeige im Normalbetrieb die-
nen.
[DISPLAY/STATUS] dient zur Wahl der Anzeigeart
oder zum Zurückkehren in den Displaymodus aus dem
Schnellmenü oder Menümodus.
[QUICK MENU] bietet Zugriff auf die zum Schnellme-
nümodus gehörigen Parameter. Es kann direkt zwi-
schen Schnellmenü- und Menümodus gewechselt
werden.
[MENU] dient zum Programmieren sämtlicher Para-
meter. Es kann direkt zwischen Schnellmenü- und
Menümodus gewechselt werden.
[CHANGE DATA] dient zum Ändern eines im Menü-
oder Schnellmenümodus gewählten Parameters.
[CANCEL] wird benutzt, wenn eine Änderung des ge-
wählten Parameters nicht ausgeführt werden soll.
[OK] dient zum Bestätigen der Änderung des gewähl-
ten Parameters.
[+ / -] dienen zur Parameterauswahl und Änderung der
gewählten Parameterwerte.
Diese Tasten dienen im Displaymodus zum Umschal-
ten zwischen den Anzeigen der Betriebsvariablen.
[< >] dient zur Wahl der Parametergruppe und zur Be-
wegung des Cursors bei der Änderung numerischer
Werte.
