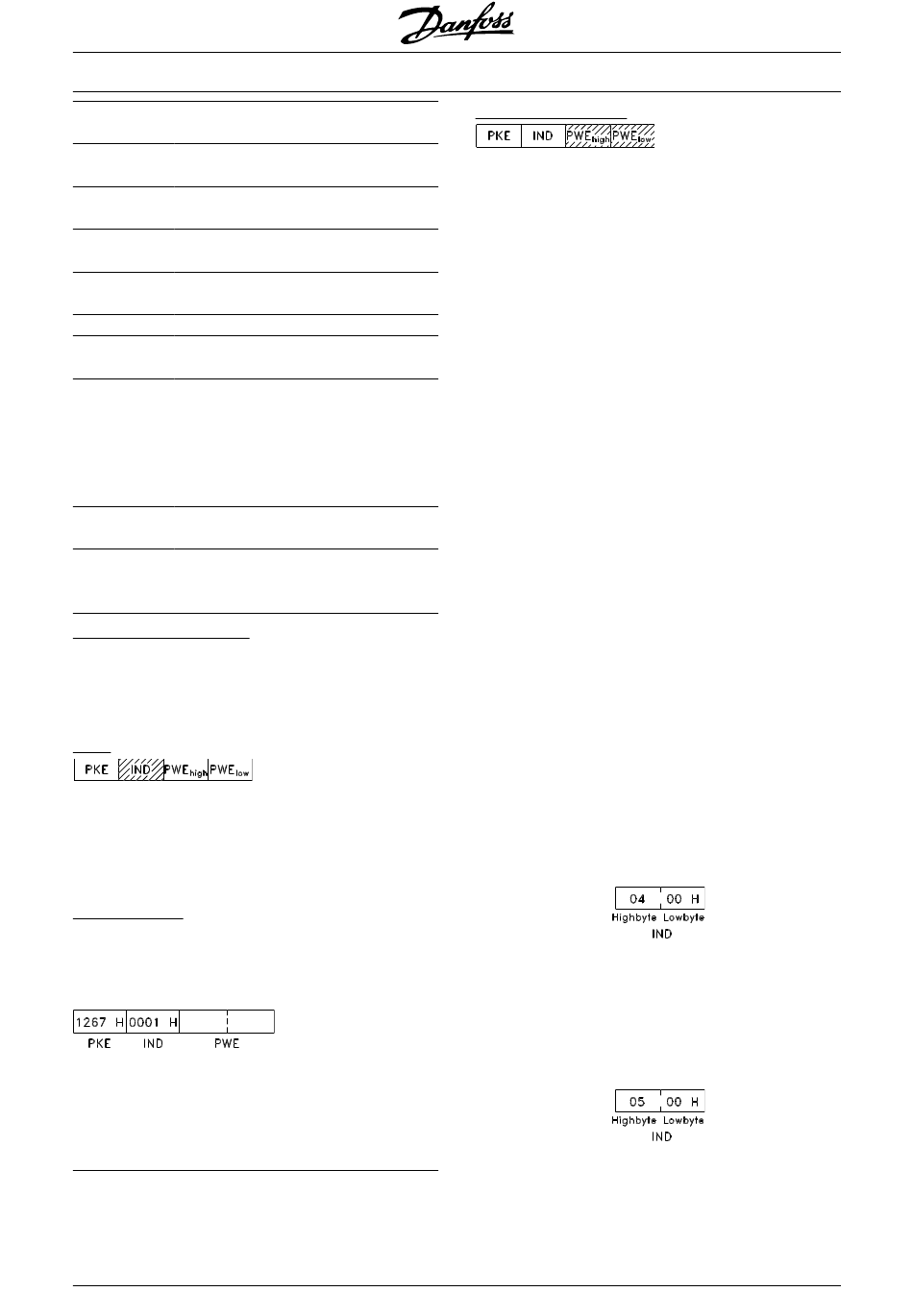

Antwort
Fehlermeldung
(0111)
0
Die verwendete Parameternummer
existiert nicht
1
Kein Schreibzugriff auf den
definierten Parameter
2
Datenwert überschreitet
Parameter-Grenzwerte
3
Benutzter Subindex
existiert nicht
4
Parameter nicht vom Typ Matrix
5
Datentyp paßt nicht zum
definierten Parameter
17
Datenänderung im aktuellen
Modus des Frequenzumrichters
nicht möglich.
Bestimmte Parameter können nur bei
ausgeschaltetem
Motor geändert werden
130
Kein Buszugriff auf den
definierten Parameter
131
Keine Datenänderung möglich, da Pa-
rametersatz
Werkseinstellung gewählt ist.
Parameternummer (PNU)
Die Bits Nr. 0-10 dienen zur Übertragung der Parame-
ternummer. Die Funktion des betreffenden Parame-
ters ist der Parameterbeschreibung im Kapitel Pro-
grammierung zu entnehmen.
Index
mit der Parameternummer für den Lese/Schreibzugriff
auf Parameter mit einem Index verwendet, z.B. Para-
meter 615 Fehlercode. Der Index besteht aus 2 Bytes,
einem Lowbyte und einem Highbyte, es wird aber nur
das Lowbyte als Index benutzt.
Beispiel - Index:
Der erste Fehlercode (Index [1]) in Parameter 615
Fehlercode muß gelesen werden.
PKE = 1267 Hex (lese Parameter 615 Fehlercode.)
IND = 0001 Hex - Index Nr. 1.
antwortet im Parameterwertblock (PWE) mit einem
Fehlercodewert von 1 - 99. Siehe Übersicht der Warn-
und Alarmmeldungen, um den Fehlercode zu identifi-
zieren.
122
Der Index wird zusammen
Der Frequenzumrichter
MG.27.E3.03 - VLT
Serie VLT
Parameterwert (PWE)
besteht aus 2 Wörtern (4 Bytes), und der Wert hängt
vom definierten Befehl (AK) ab. Verlangt der Master
einen Parameterwert, so enthält der PWE-Block kei-
nen Wert.
Soll der Master einen Parameterwert ändern (write),
so wird der neue Wert in den PWE-Block geschrieben
und zum Slave gesendet.
Antwortet der Slave auf eine Parameteranfrage (read),
so wird der aktuelle Parameterwert im PWE-Block an
den Master übertragen.
Wenn ein Parameter keinen numerischen Wert ent-
hält, sondern mehrere Datenoptionen, z.B. Parameter
001 Sprache wobei [0] Englisch und [3] Dänisch ent-
spricht, wird der Datenwert durch Eingabe des Werts
in den PWE-Block gewählt. Siehe Beispiel - Wahl eines
Datenwertes.
Über die serielle Schnittstelle können nur Parameter
des Datentyps 9 (Textblock) gelesen werden. Para-
meter 621 - 635 Typenschild ist vom Datentyp 9. Zum
Beispiel kann in Parameter 621 Frequenzumrichtertyp
die Geräteleistung und Netzspannung gelesen wer-
den.
Wird eine Textkette übertragen (gelesen), so ist die
Telegrammlänge variabel, da die Texte unterschiedli-
che Längen haben. Die Telegrammlänge ist im zwei-
ten Byte (LGE) des Telegramms definiert.
Um einen Text über den PWE-Block lesen zu können,
muß der Parameterbefehl (AK) auf 'F' Hex eingestellt
werden.
Das Indexzeichen wird verwendet, um anzuzeigen, ob
es sich um einen Lese- oder Schreibbefehl handelt.
In einem Lesebefehl muß der Index das folgende For-
mat haben:
Einige Frequenzumrichter haben Parameter, in die
Text geschrieben werden kann. Um einen Text über
den PWE-Block schreiben zu können, muß der Para-
meterbefehl AK) auf 'F' Hex gesetzt werden.
Für einen Schreibbefehl muß der Text folgendes For-
mat haben:
®
ist ein eingetragenes Warenzeichen von Danfoss
®
2800
Der Parameterwertblock
