Anwendung EMV-gemäßer Kabel
Um die EMV-Immunität der Steuerkabel und die EMV-
Emission von den Motorkabeln zu optimieren, emp-
fiehlt sich die Verwendung abgeschirmter Kabel.
Die Fähigkeit eines Kabels, ein- und ausstrahlende
elektrische Störungen zu reduzieren, hängt von der
Übertragungs-Impedanz (Z
von Kabeln ist normalerweise dafür ausgelegt, die
Übertragung elektrischer Störungen zu vermindern,
wobei eine Abschirmung mit einer geringen Z
samer als eine Abschirmung mit einer höheren Z
Z
wird von den Kabelherstellern selten angegeben;
T
durch Sichtprüfung und Beurteilung der physikali-
schen Eigenschaften des Kabels kann Z
mals geschätzt werden.
46
) ab. Die Abschirmung
T
wirk-
T
ist.
T
jedoch oft-
T
MG.27.E3.03 - VLT
Serie VLT

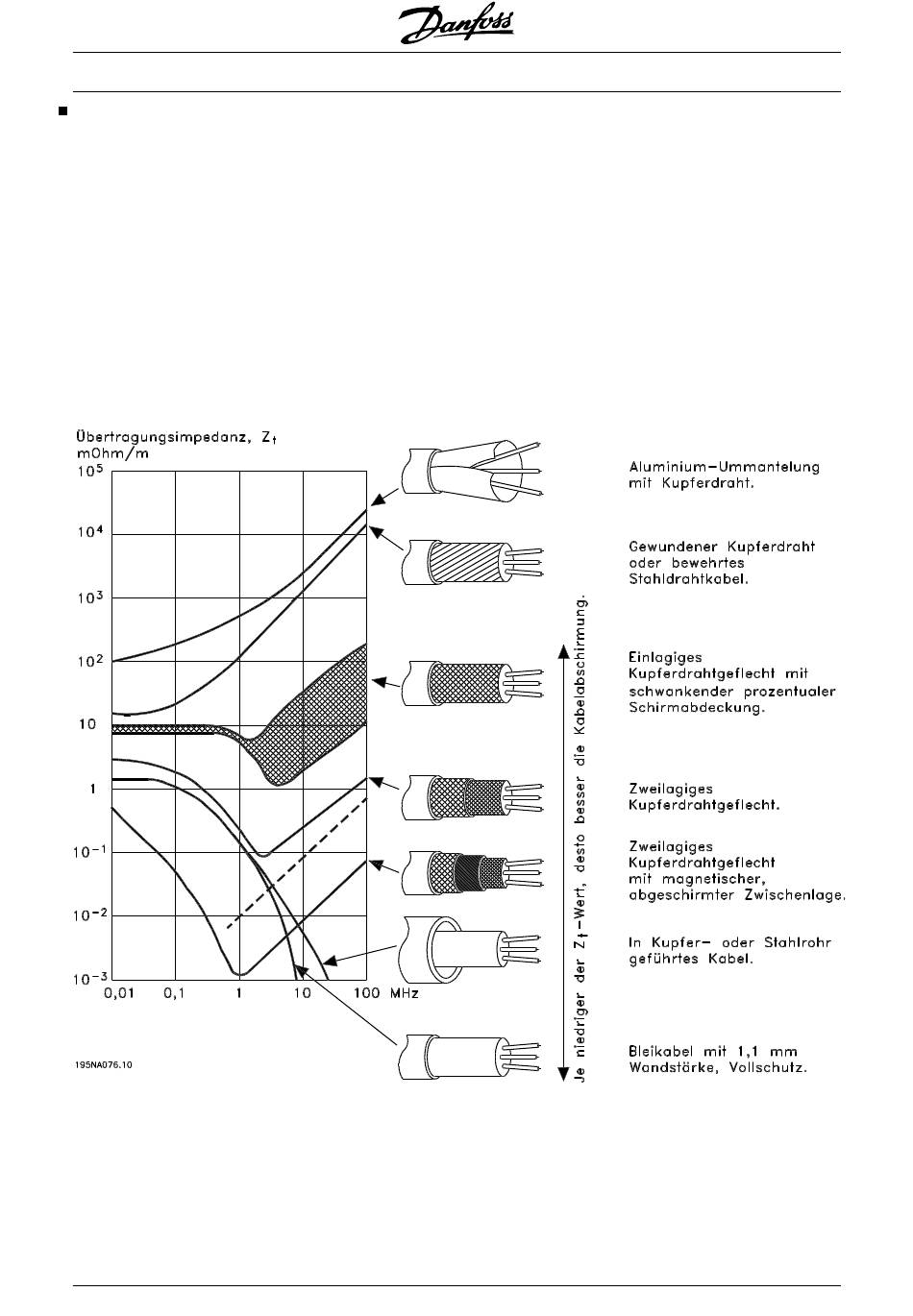

Z
kann aufgrund folgender Faktoren beurteilt werden:
T
-
Übergangswiderstand zwischen den Leitern
des Abschirmmaterials.
-
Schirmabdeckung, d.h. die durch den Schirm
abgedeckte physische Fläche des Kabels.
Sie wird häufig als Prozentwert angegeben
und sollte mindestens 85% betragen.
-
Art der Abschirmung (geflochten oder ver-
drillt). Empfohlen wird eine geflochtene Aus-
führung oder ein geschlossenes Rohr.
®
ist ein eingetragenes Warenzeichen von Danfoss
®
2800
