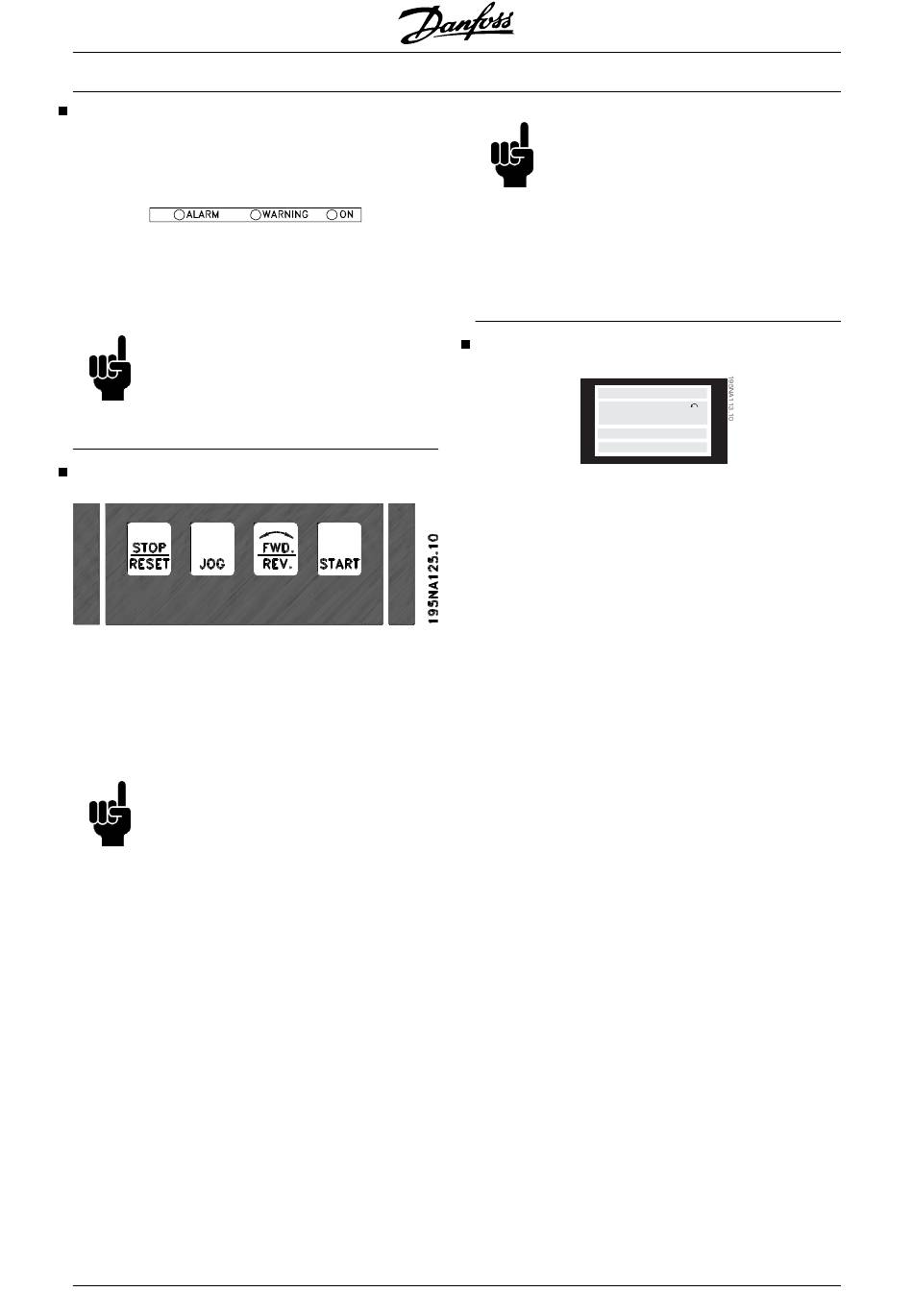

Leuchtanzeigen
Ganz unten auf dem Bedienfeld befinden sich eine ro-
te Alarmleuchte, eine gelbe Warnleuchte und eine
grüne Spannungsanzeigeleuchte.
Beim Überschreiten bestimmter Grenzwerte wird die
Alarm- und/oder Warnleuchte aktiviert, während
gleichzeitig eine Status- oder Alarmanzeige auf dem
Display erscheint.
ACHTUNG!
Die Spannungsanzeigeleuchte leuchtet,
wenn Spannung am Frequenzumrichter
anliegt.
Ortsteuerung
[STOP/RESET] dient zum Anhalten des angeschlos-
senen Motors oder zum Quittieren (Reset) des Fre-
quenzumrichters nach einer Störung. Kann über
Parameter 014 Ort Festdrehzahl aktiv oder inaktiv ge-
wählt werden.
Ist die Stoppfunktion aktiviert, so blinkt Displayzeile 2.
ACHTUNG!
Wenn keine externe Stoppfunktion und
die [STOP/RESET] Taste als inaktiv ge-
wählt ist, kann der Motor nur durch Ab-
schalten der Spannung am Motor bzw.
Frequenzumrichter gestoppt werden.
[JOG] hebt die Ausgangsfrequenz zugunsten einer
voreingestellten Frequenz auf, während die Taste ge-
drückt gehalten wird. Kann über Parameter 015 Ort
Festdrehzahl aktiv oder inaktiv gewählt werden.
[FWD / REV] ändert den Drehsinn des Motors, der
durch den Pfeil im Display angezeigt wird. Kann über
Parameter 016 Ort Reversierung aktiv oder inaktiv ge-
wählt werden. Die [FWD/REV] Taste ist nur aktiv,
wenn Parameter 002 Ort-/Fernsteuerung auf Ortsteu-
erung eingestellt ist.
[START] dient zum Starten des Frequenzumrichters.
Ist immer aktiv, die [START] Taste kann jedoch einen
Stoppbefehl nicht aufheben.
34
Displaymodus
Im Normalbetrieb können nach Wahl dauernd bis zu
vier verschiedene Betriebsvariablen angezeigt wer-
den: 1,1 und 1,2 und 1,3 und 2. Der aktuelle Betriebs-
zustand bzw. Alarm- und Warnzustände werden in
Zeile 2 numerisch angezeigt.
Bei Alarmzuständen wird der aktuelle Alarm in den
Zeilen 3 und 4 zusammen mit einer Erläuterung an-
gezeigt.
Warnungen blinken in Zeile 2 und werden in Zeile 1
erklärt. Das Display zeigt außerdem den aktuellen Pa-
rametersatz an.
Der Pfeil zeigt die gewählte Drehrichtung. Hier zeigt
der Frequenzumrichter ein aktives Reversierungssig-
nal an. Der Pfeilkörper verschwindet, wenn ein Stopp-
befehl gegeben wird oder die Ausgangsfrequenz unter
0,01 Hz fällt.
Die untere Zeile zeigt den Status des Frequenzum-
richters an. Die Scrolliste gibt die Betriebsvariablen an,
die im Displaymodus in Zeile 2 angezeigt werden kön-
nen. Änderungen können mit den [+ / -] Tasten vorge-
nommen werden.
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
Serie VLT
2800
ACHTUNG!
Wenn die Tasten für Ortbetrieb inaktiv ge-
wählt sind, werden sie sowohl dann aktiv,
wenn der Frequenzumrichter über Para-
meter 002 Ort-/Fernsteuerung auf Ortsteu-
erung als auch auf Fernsteuerung einge-
stellt wird, ausgenommen [FWD/REV],
die nur im Ortbetrieb aktiv ist.
