Bit 03, Keine Abschaltung/Abschaltung:
Bei Bit 03 = '0' ist der Frequenzwandler nicht im Feh-
lermodus.
Bei Bit 03 = '1' hat der Frequenzwandler abgeschaltet
und benötigt ein Zurücksetzsignal, um den Betrieb
wieder aufzunehmen.
Bit 04, Nicht benutzt:
Bit 04 wird im Zustandswort nicht benutzt.
Bit 05, Nicht benutzt:
Bit 05 wird im Zustandswort nicht benutzt.
Bit 06, Abschaltsperre:
Bei Bit 06 = '0' befindet sich der Frequenzwandler nicht
im Abschaltsperrmodus.
Bei Bit 06 = '1' befindet sich der Frequenzwandler nicht
im Abschaltsperrmodus und kann erst nach dem Tren-
nen der Stromversorgung zurückgesetzt werden. Die
Abschaltung kann entweder über eine externe 24 V-
Steuerungsnotversorgung oder nach dem erneuten
Anschließen an die Stromversorgung zurückgesetzt
werden.
Bit 07, Keine Warnung/Warnung:
Bei Bit 07 = '0' sind keine Warnungen vorhanden.
Bei Bit 07 = '1' ist eine Warnung vorhanden.
Bit 08, Drehzahl• Ref./Drehzahl=Ref.:
Bei Bit 08 = '0' läuft der Motor, die aktuelle Drehzahl
ist aber anders als der voreingestellte Drehzahlsoll-
wert. Dies kann z.B. bei der Drehzahlzunahme/-ab-
nahme beim Start/Stop der Fall sein.
Bei Bit 08 = '1' entspricht die aktuelle Motordrehzahl
dem voreingestellten Drehzahlsollwert.
Bit 09, Ort-Steuerung/serielle Kommunikationssteue-
rung:
Bei Bit 09 = '0' ist die Taste [STOP/RESET] auf der
Bedieneinheit aktiviert, oder es ist Ortsteuerung in Pa-
rameter 002 Ort-/Fernsteuerung gewählt. Es ist nicht
möglich, den Frequenzwandler über die serielle
Schnittstelle zu steuern.
Bei Bit 09 = '1' kann der Frequenzumrichter über die
serielle Schnittstelle gesteuert werden.
Bit 10, Nicht im Frequenzbereich:
Bit 10 = '0', wenn die Ausgangsfrequenz den in Para-
meter 201 Ausgangsfrequenzgrenze niedrig oder Pa-
rameter 202 Ausgangsfrequenzgrenze hoch definier-
ten Wert erreicht hat. Bit 10 = '1' bedeutet, daß die
Ausgangsfrequenz innerhalb der definierten Grenz-
werte liegt.
Bit 11, Motor läuft/läuft nicht:
Bei Bit 11 = '0' läuft der Motor nicht.
126
Bei Bit 11 = '1' hat der Frequenzumrichter ein Start-
signal erhalten bzw. ist die Ausgangsfrequenz größer
als 0 Hz.
Bit 13, Spannungswarnung hoch/niedrig:
Bei Bit 13 = '0' sind keine Spannungswarnungen vor-
handen.
Bei Bit 13 = '1' ist die Gleichspannung im Zwischen-
kreis des Frequenzumrichters zu hoch oder zu niedrig.
Bit 14, Stromgrenzwert:
Bei Bit 14 = '0' ist der Ausgangsstrom geringer als der
Wert in Parameter 221 Stromgrenze I
Bei Bit 14 = '1' ist der Ausgangsstrom größer als der
Wert in Parameter 221 Stromgrenzwert I
Frequenzumrichter schaltet nach einer voreingestell-
ten Zeit ab.
Bit 15, Thermische Warnung:
Bei Bit 15 = '0' ist keine thermische Warnung vorhan-
den.
Bei Bit 15 = '1' ist die Temperaturgrenze im Motor,
Frequenzwandler oder bei einem an einem digitalen
Eingang angeschlossenen Thermistor überschritten.
Steuerwort gemäß Feldbusprofil.
Zur Wahl von Profidrive im Steuerwort muss Parame-
ter 512 Telegrammprofil auf Profidrive [0] eingestellt
werden.

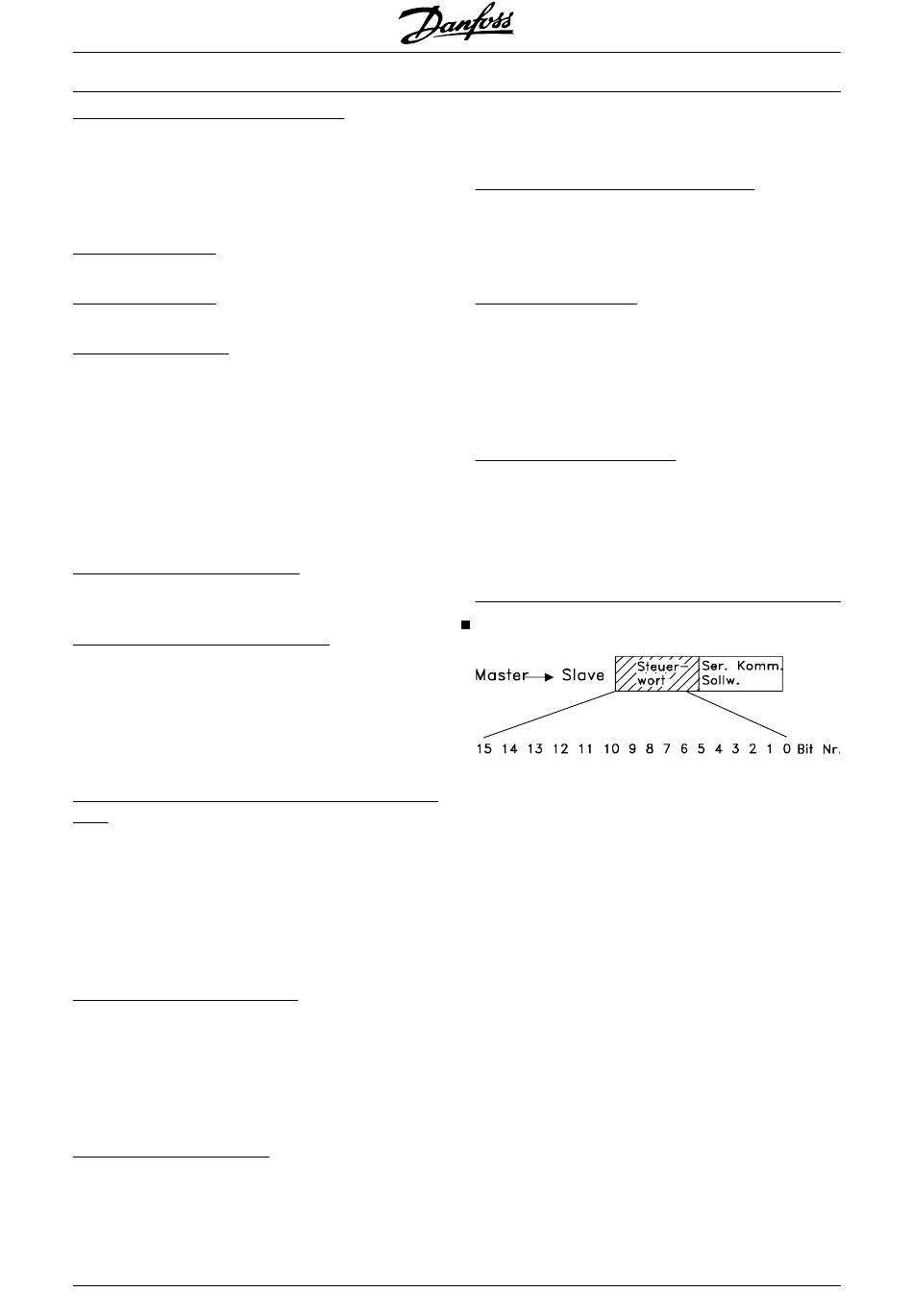

Das Steuerwort dient zum Senden von Befehlen von
einem Master (z. B. einem PC) zu einem Slave (Fre-
quenzumrichter). Master•Slave.
®
