Beschreibung der Auswahl:
Gewünschte Verstärkungsgrenze einstellen.
421

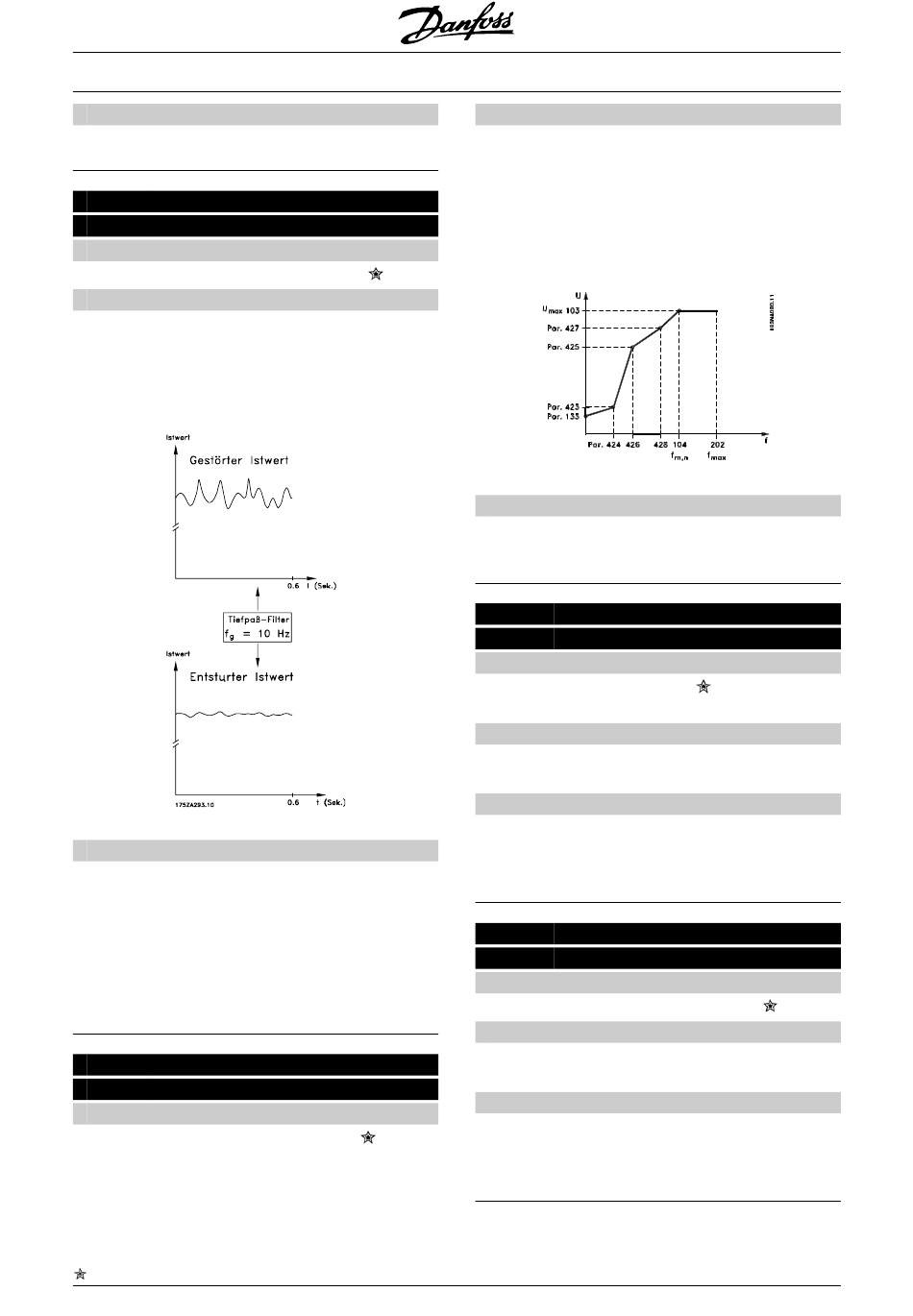

Drehzahl PID Tiefpaßfilterzeit
(DRZ FILTER ZEIT)
Wert:
20 - 500 ms
Funktion:
Störungen des Istwertsignals werden durch ein Tief-
paßfilter erster Ordnung gedämpft, um ihren Einfluß
auf die Regelung zu mindern. Dies kann z.B. von Vor-
teil sein, wenn das Signal stark gestört ist. Siehe
Zeichnung.
Beschreibung der Auswahl:
Wird eine Zeitkonstante (t) von 100 ms programmiert,
so ist die Eckfrequenz des Tiefpaßfilters 1/0,1 = 10
RAD/s entsprechend (10 / 2 x π) = 1,6 Hz. Der Pro-
zeßregler wird daher nur ein Istwertsignal regeln, das
sich mit einer Frequenz von weniger als 1,6 Hz ändert.
Ändert sich das Istwertsignal um mehr als 1,6 Hz, so
wird es durch das Tiefpaßfilter gedämpft.
423
U1 Spannung
(U1 Spannung)
Wert:
0,0 - 999,0 V
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
108
Funktion:
Die Parameter 423-428 werden benutzt, wenn in Pa-
rameter 101 Drehmomentkennlinie die Auswahl Spe-
zial Motor Modus [8] erfolgte. Auf der Basis von vier
definierbaren Spannungen und drei Frequenzen kann
eine U/f-Kennlinie festgelegt werden. Die Spannung
bei 0 Hz wird in Parameter 133 Startspannung einge-
stellt.
100 ms
Beschreibung der Auswahl:
Ausgangsspannung (U1) für die erste Ausgangsfre-
quen z (F1), Parameter 424 F1 Frequenz einstellen.
424
Wert:
0,0 - Par. 426 F2 Fre-
quenz
Funktion:
Siehe Parameter 423 U1 Spannung .
Beschreibung der Auswahl:
Ausgangsfrequenz (F1) passend für die erste Aus-
gangsspannung (U1), Parameter 423 U1 Spannung
einstellen.
425
Wert:
0,0 - 999,0 V
Funktion:
Siehe Parameter 423 U1 Spannung.
Beschreibung der Auswahl:
Ausgangsspannung (U2) passend für die zweite Aus-
Par. 103
gangsfrequenz (F2), Parameter 426 F2 Frequenzein-
stellen.
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
Serie VLT
2800
F1 Frequenz
(F1-FREQUENZ)
Par. 104 Motorfre-
U2 Spannung
(U2-SPANNUNG)
quenz
Par. 103
