Endress+Hauser Solimotion FTR20 Betriebsanleitung Seite 52

Zubehör
52
1210 Schauglasarmatur

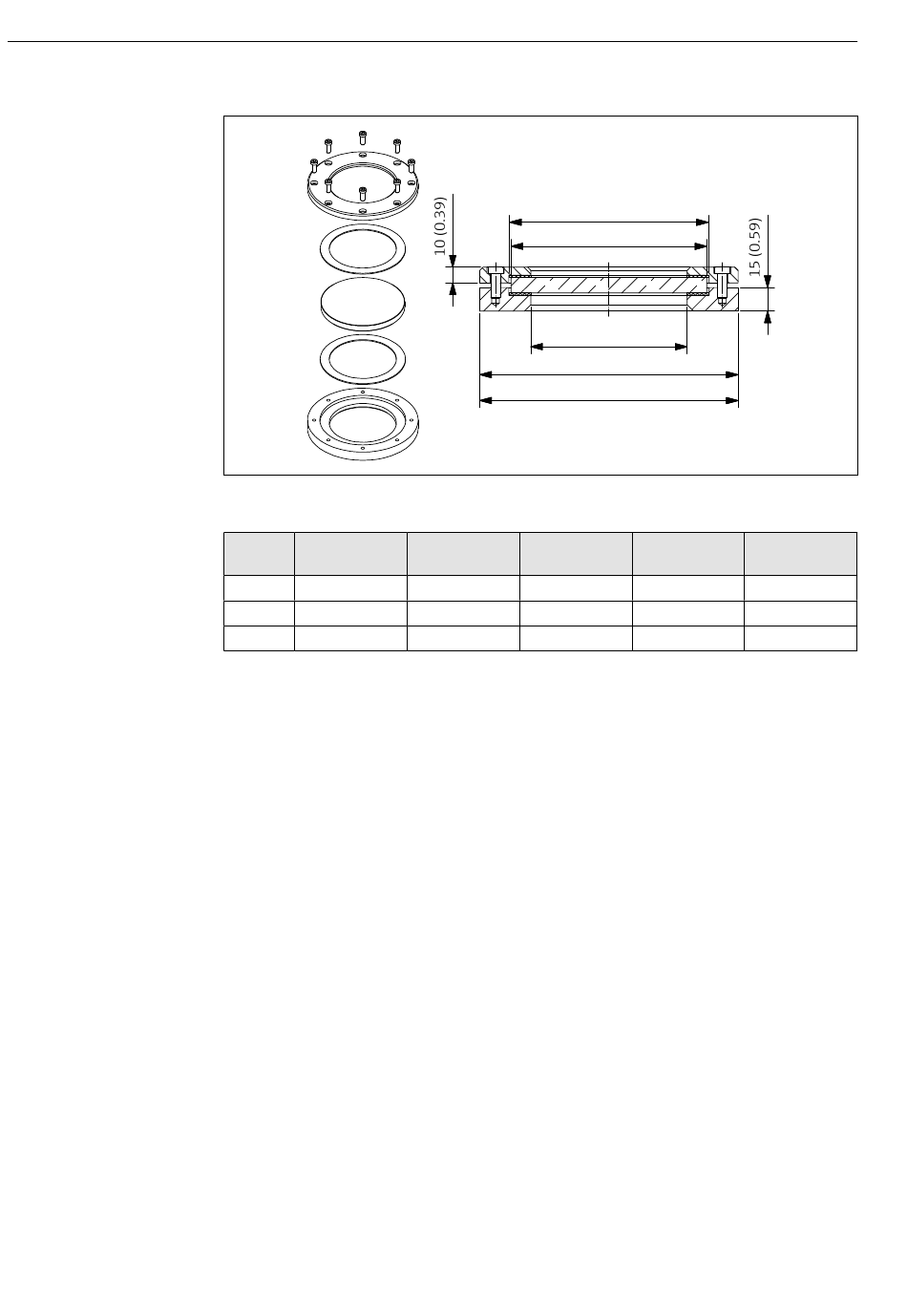

49 Abmessungen Schauglasarmatur für drucklose Prozesse. Maßeinheit mm (in)
DN d1
mm (in)
50 80 (3.15)
80 100 (3.94)
100 125 (4.92)
• Drucklos, auf- oder einschweißbar
• Material: 316Ti (1.4571), Dichtung Silikon (max. +200 °C/+392 °F)
• Gewicht: DN50 ca. 2,4 kg (5.29 lb) ... DN100 ca. 4,1 kg (9.04 lb)
• Montageschrauben beiliegend
• Bestellnummer:
- 71026443 (DN50)
- 71026444 (DN80)
- 71026445 (DN100)
• Schauglasplatte (Ersatzteil)
- 71209118 (DN50)
- 71209116 (DN80)
- 71209115 (DN100)
d2 d3
mm (in) mm (in)
100 (3.94) 102 (4.02)
125 (4.92) 127 (5.00)
150 (5.91) 152 (5.98)
Solimotion FTR20
d3
d2
d1
k
D
D
mm (in)
140 (5.51) 120 (4.72)
165 (6.50) 145 (5.71)
190 (7.48) 170 (6.69)
Endress+Hauser
0000000042
k
mm (in)
