Solimotion FTR20
Endress+Hauser
Passende Einschweißadapter mit Montagearm
→ 48

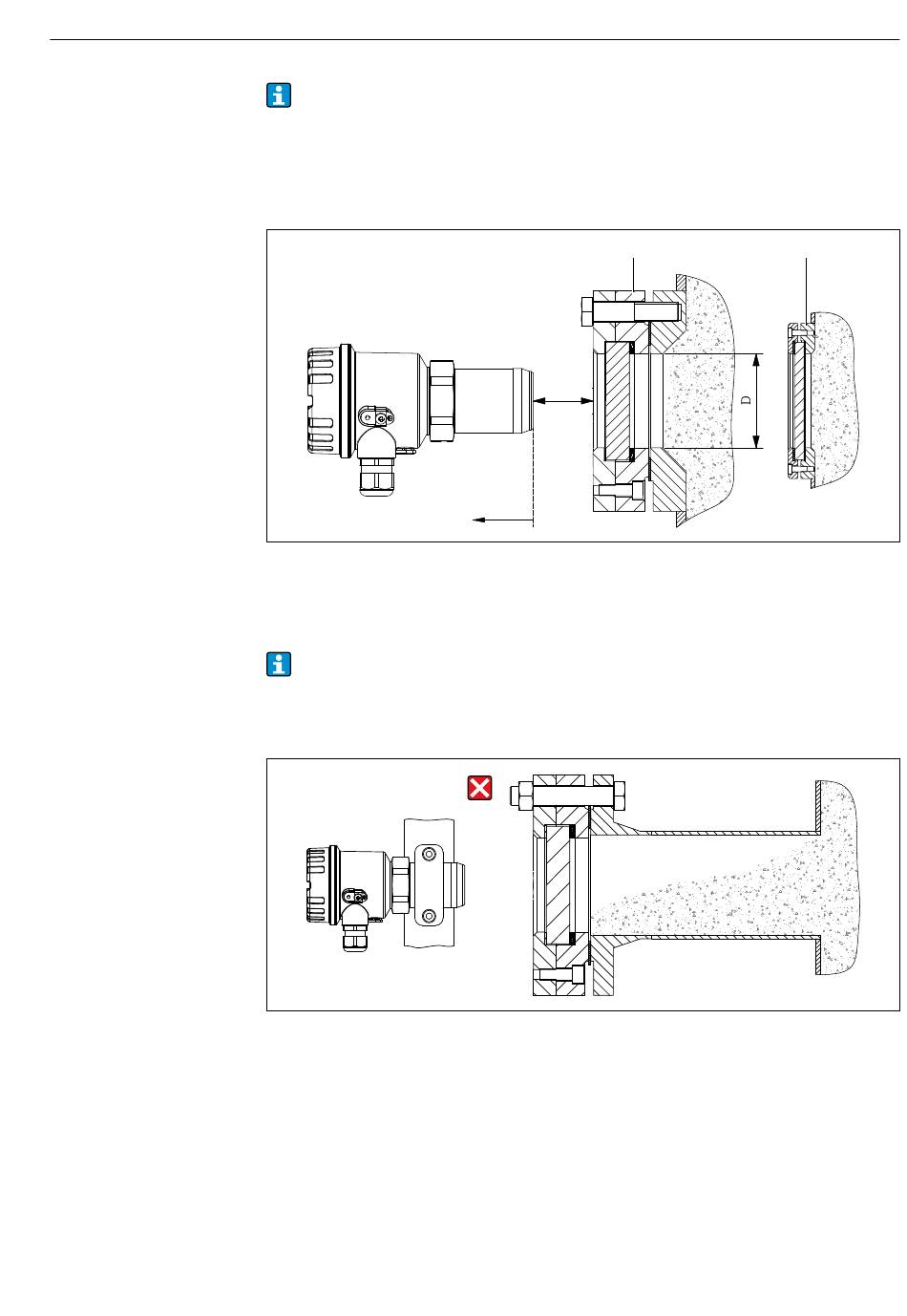

Montage vor mikrowellendurchlässiger Schauglasarmatur
‣ Schauglasarmatur frontbündig mit der Behälterinnenwand einschweißen.
‣ Gerät in geeigneter Weise vor der Schauglasarmatur montieren, beispielsweise mit
Montageschelle an bestehenden Anlageteilen.
11 Schauglasarmatur
1 Schauglasarmatur für Prozesse bis 10 bar (145 psi) absolut
2 Schauglasarmatur für drucklose Prozesse
• Maximale Temperatur T am Geräteanschluss beachten. → 59
• A minimieren → Signalabschwächungen minimieren
• Passende Schauglasarmaturen und Schauglasplatten → 52
Materialansammlung vor dem Schauglas vermeiden (Gefahr von Fehlmessungen).
12 Unzulässige Montage bei der Gefahr von Materialansammlung
1
A
T
Montage
2
0000000269
0000000152
15
