Montage

5.2

Gerät montieren

5.2.1

Prozessberührende Montage

Das Gerät wird direkt mit seinem Prozessanschluss (R 1½ nach EN 10226, 1½ NPT nach

ANSI/ASME B1.20.1 oder G 1½ nach ISO 228-1) in den Prozess (beispielsweise in vor-

handene Gewinde oder Behältermuffen) eingeschraubt.

5

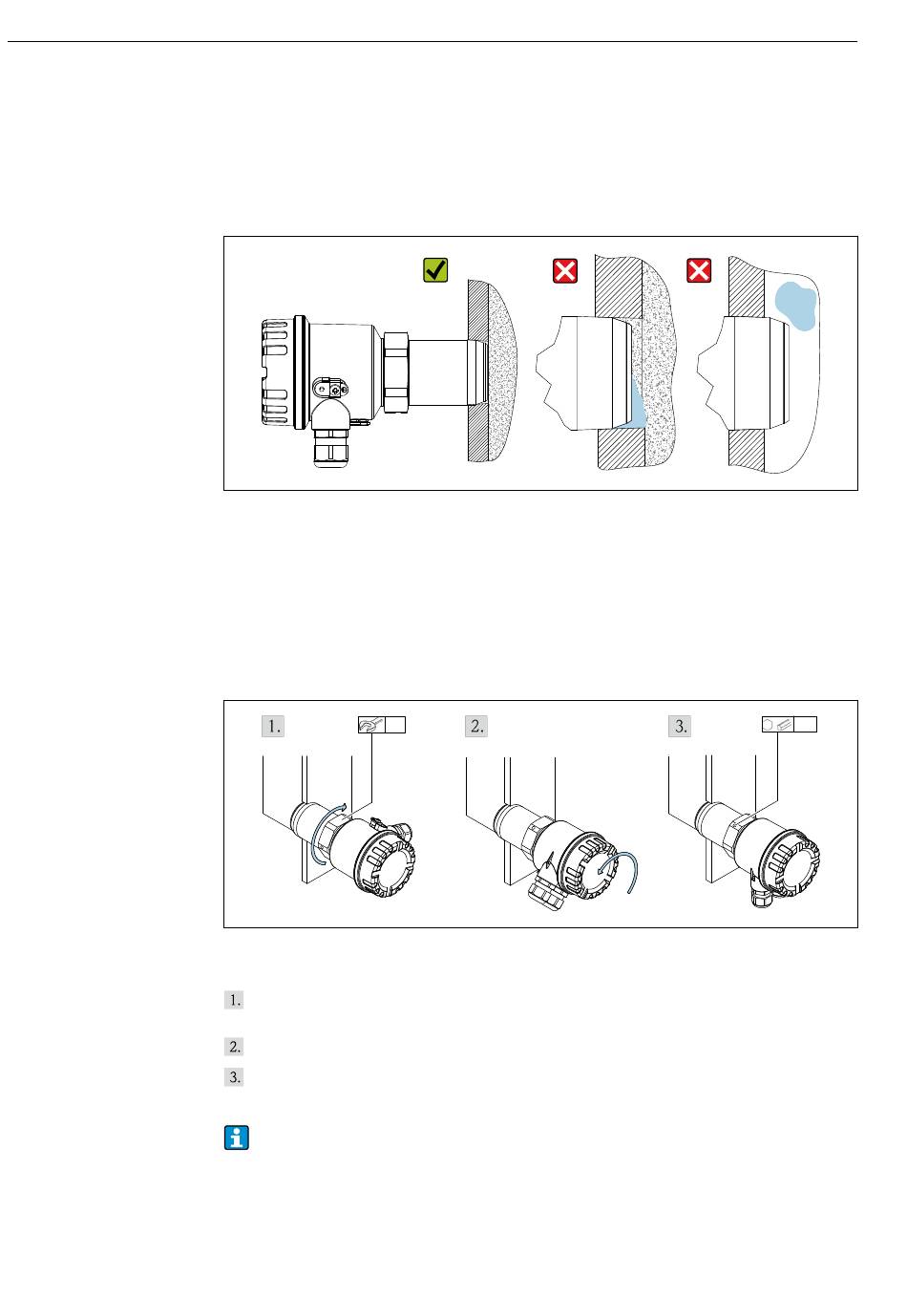

Direkte Montage mit Einschraubgewinde

• Wird der Prozessanschluss nicht weit genug in die Prozesswand geschraubt, besteht

die Gefahr, dass sich Material vor dem Gerät ansammelt (A) und es damit zu Fehlmes-

sungen kommt.

• Wird dagegen der Prozessanschluss zu weit in den Prozess hineingeschraubt (B), be-

steht die Gefahr der Beschädigung durch große herunterfallende Produktstücke.

Einbau mit Anschlussgewinde

6

Einbau mit Anschlussgewinde

Anschlussgewinde in den Prozess eindrehen. Beim Gewinde G 1½: Kontermutter

anziehen.

Elektronikgehäuse ausrichten.

Gehäuse fixieren.

• Bei der Verwendung des G 1½ -Prozessanschlusses (Normgewinde nach ISO 228-

1, Sechskant SW55) mit Kontermutter kann das Gerät besonders einfach bündig

montiert werden, da es sich um ein zylindrisches Gewinde handelt.

• Dichtung (falls erforderlich): kundenseitig beistellen

Solimotion FTR20

0000000157

2.5

0000000166
