Endress+Hauser Solimotion FTR20 Betriebsanleitung Seite 31

Solimotion FTR20
Endress+Hauser

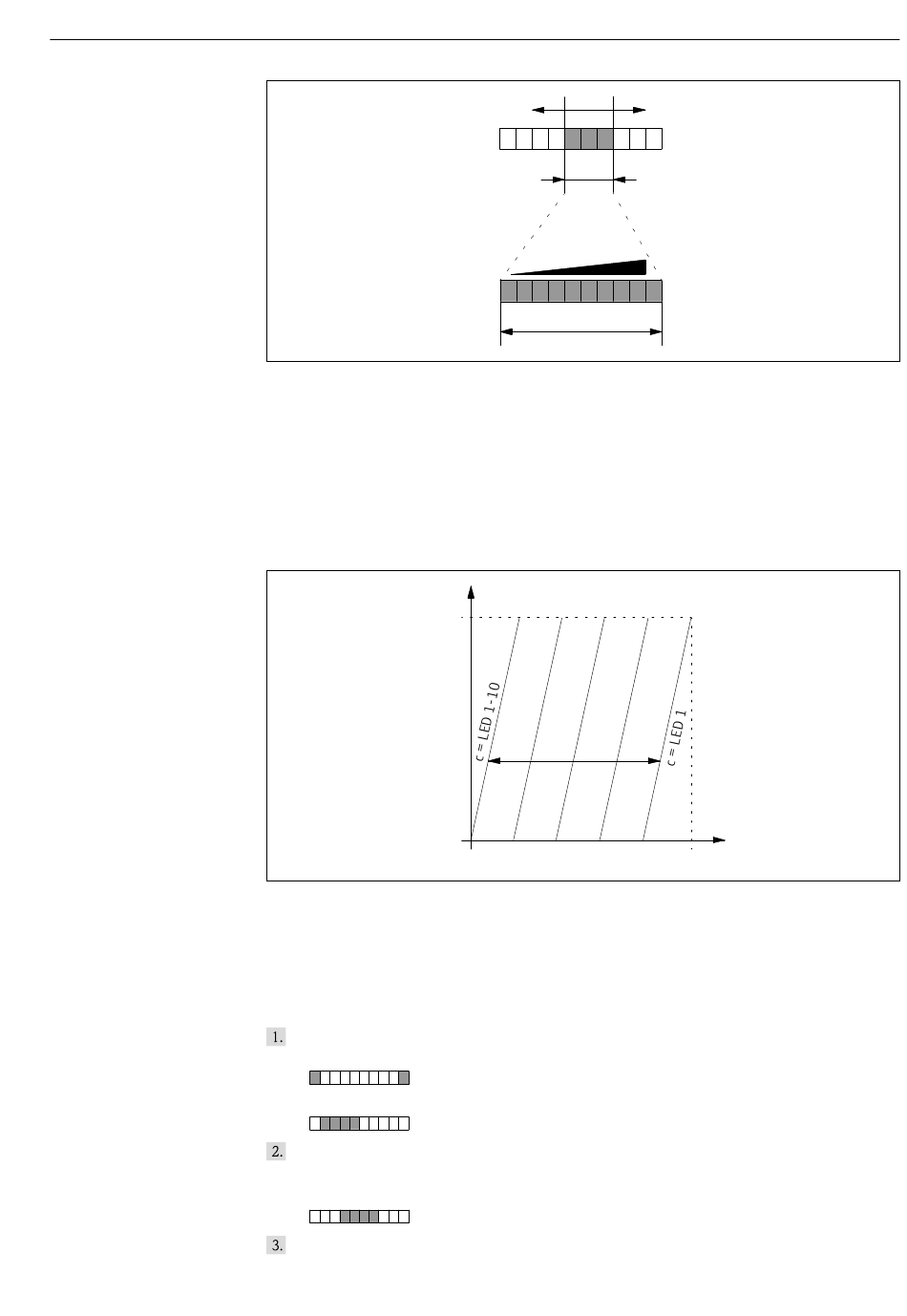

28 Einstellung Verstärkung
a Verstärkung
b Eingestellter Detektionsbereich (Funktion C), hier beispielhaft 3 LED' s
c LED-Signalstärkeanzeige
Die Verstärkung lässt sich in Abhängigkeit des Detektionsbereichs im Bereich von 1 bis
maximal 10 LED's in 20 Stufen (2 Stufen entsprechen 1 LED) einstellen. Je kleiner der
Detektionsbereich gewählt wurde, desto größer kann die Verstärkung gewählt werden.
→ 30
29 Verstärkung
a Leuchtende LED' s der Signalstärkeanzeige
b Gesamter zur Verfügung stehender Detektionsbereich
c Einstellung in Funktion B
Die Verstärkung wird wie folgt eingestellt:
Kodierschalter auf Position B stellen
→ Anzeige der Funktionsnummer
→ Nach 2 Sekunden: Anzeige der eingestellten Verstärkung, Beispiel:
Entsprechende Bedientaste am Gerät drücken, um die Verstärkung in Abhängigkeit
des Detektionsbereichs zu vergrößern oder zu verkleinern (siehe folgende Tabelle)
→ Anzeige der geänderten Verstärkung, Beispiel:
(Verstärkung um 2 LED' s erhöht)
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
a
-
b
c
10
a
0
0 % b
Bedienungsmöglichkeiten
+
100 %
0000000358
0000000359
31
