Endress+Hauser Solimotion FTR20 Betriebsanleitung Seite 35

Solimotion FTR20
Endress+Hauser

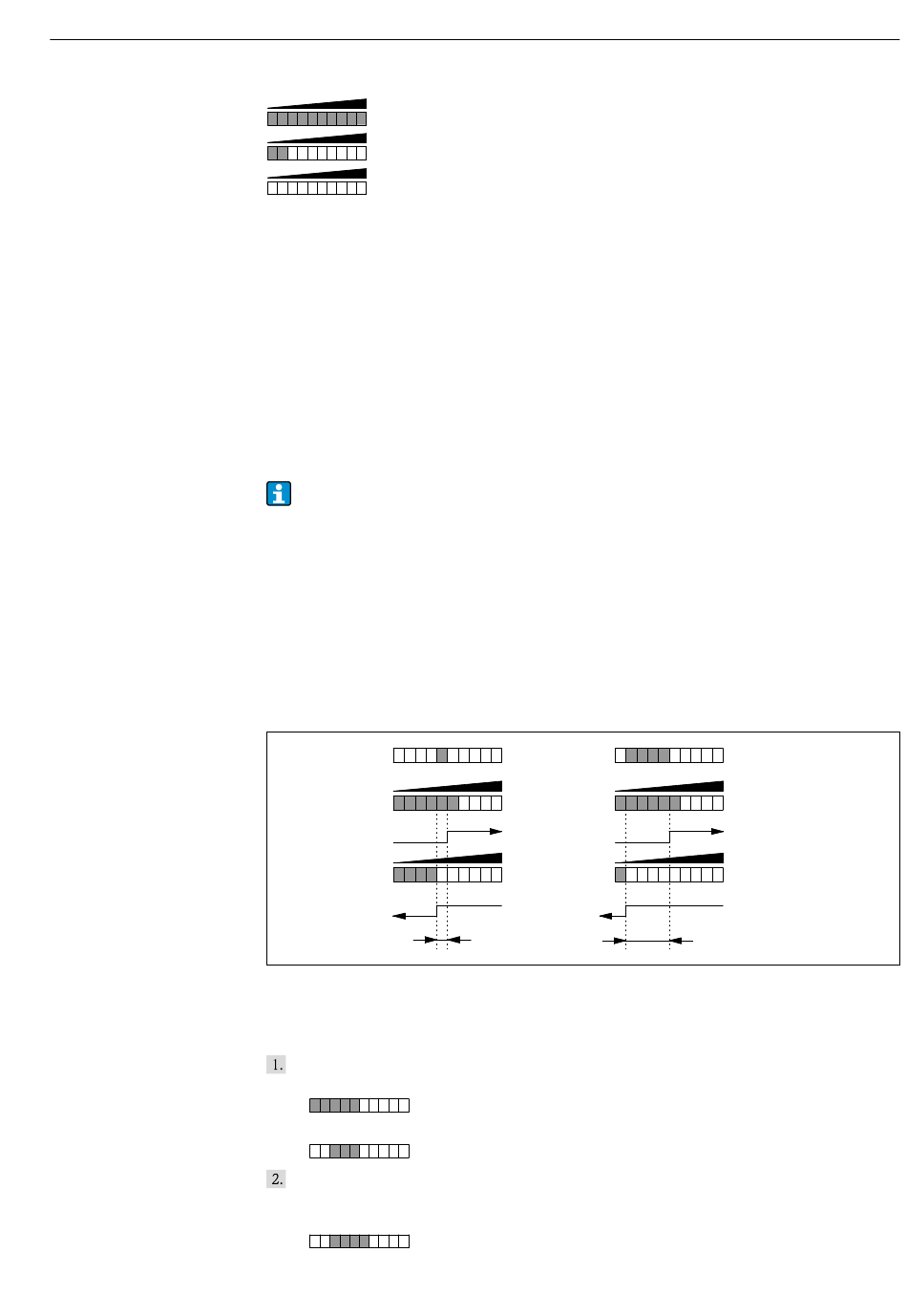

Signalstärkeanzeige in diesem konkreten Beispiel mit neuen Einstellungen:
maximale Beladung (Stromausgang: 18,4 mA)
minimale Beladung (Stromausgang: 7,2 mA)
ohne Beladung (Stromausgang: 4,0 mA)
7.3.5 Erweiterte Einstellungen
Die folgenden Einstellungen sind optional und in den meisten Fällen nicht erforderlich,
nur bei speziellen Anpassungen an die Anwendung und/oder an die nachgeschaltete
Auswertung (Prozessleitsystem) können diese sinnvoll sein:
• Hysterese (Funktion 5): Einstellen einer Schalthysterese (nur bei Signalausgang Relais
und Solid-State-Relais) → 35
• Grenzsignalfunktion (Funktion 6): Einstellen des Schaltverhaltens (nur bei Signalaus-
gang Relais und Solid-State-Relais) → 36
• Schaltverzögerung (Funktion 7 und Funktion 8): Einstellen einer Ein- und/oder Aus-
schaltverzögerung (nur bei Signalausgang Relais und Solid-State-Relais) → 37
• Dämpfung (Funktion A): Mittelwertbildung der detektierten Signalstärke → 38
Übersicht der Werkseinstellungen
→ 39
Hysterese (Funktion 5)
Für den Schaltausgang (Umschaltkontakt beim Relais, Schließer beim Solid-State-Relais,
ohne Bedeutung beim Stromausgang) kann eine Hysterese von 1 bis 4 LED's parametriert
werden.
• Der feste Schaltpunkt bei steigender Signalstärke liegt beim Übergang von LED 5 auf
LED 6.
• Der Schaltpunkt bei abnehmender Signalstärke kann zwischen dem Übergang von
LED 5 auf LED 4 (minimale Hysterese von einer LED) und maximal zwischen LED 2 auf
LED 1 (maximale Hysterese von vier LED's) parametriert werden.
33 Einstellung der Hysterese
H Hysterese
Kodierschalter auf Position 5 stellen
→ Anzeige der Funktionsnummer
→ Nach 2 Sekunden: Anzeige der eingestellten Hysterese, Beispiel:
Bedientasten drücken, um die Hysterese im Bereich von 1 bis 4 LED' s zu parametrieren
→ Anzeige der geänderten Hysterese, Beispiel Hysterese von 3 LED' s auf 4 LED' s ver-
größert:
H = 1
H
Bedienungsmöglichkeiten
H = 4
H
0000000275
35
