Elektrischer Anschluss
20
Montage mit Distanzrohr (Hohlleiter) Typ FAR53
‣ Distanzrohr montieren. → TI01370F
‣ Gerät mit der beiliegenden Montageschelle an der Montageplatte montieren.

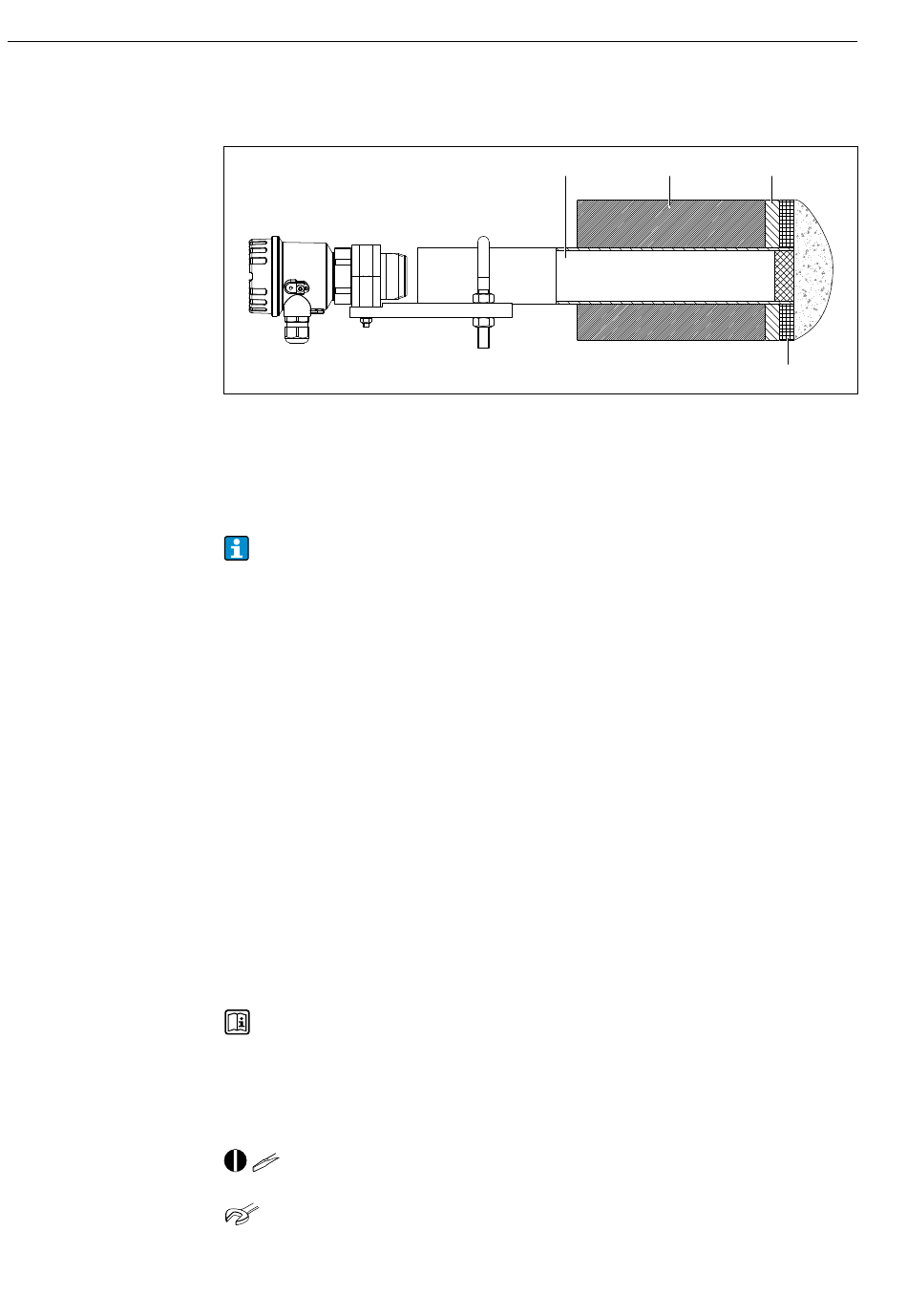

19 Montage mit Distanzrohr (Hohlleiter)
1 Distanzrohr
2 Prozessisolierung
3 Prozesswand
4 Prozessauskleidung
• Passende Distanzrohre vom Typ FAR53 → 55
• Einbauhinweise in der zugehörigen Technischen Information beachten.
• Maximale Temperatur T am Geräteanschluss beachten. → 59
• Dichtung (falls erforderlich): kundenseitig beistellen
5.3 Montagekontrolle
̃ Ist das Gerät unbeschädigt (Sichtkontrolle)?
̃ Erfüllt das Gerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur
• Prozessdruck
• Umgebungstemperatur
̃ Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
̃ Ist das Gerät gegen Nässe und direkte Sonneneinstrahlung ausreichend geschützt?
̃ Ist das Gerät sachgerecht befestigt?
6 Elektrischer Anschluss
Bei einem Gerät für den explosionsgefährdeten Bereich:
Hinweise in der Ex-Dokumentation (XA) beachten.
6.1 Benötigtes Werkzeug
Für die Anschlussklemmen:
0,6 x 3,5 mm
Für die Kabeleinführungen:
SW25 (Kunststoff) bzw. SW 22 (Metall)
Solimotion FTR20
1 2 3
4
0000000281
