Montage
18
Montage mit Einsteckadapter Typ FAR51
‣ Einsteckadapter in vorhandenen Prozessstutzen montieren. → TI01368F
‣ Gerät in den Einsteckadapter einschrauben. Beim Gewinde G 1½: Kontermutter an-
ziehen.
4
3
2
1

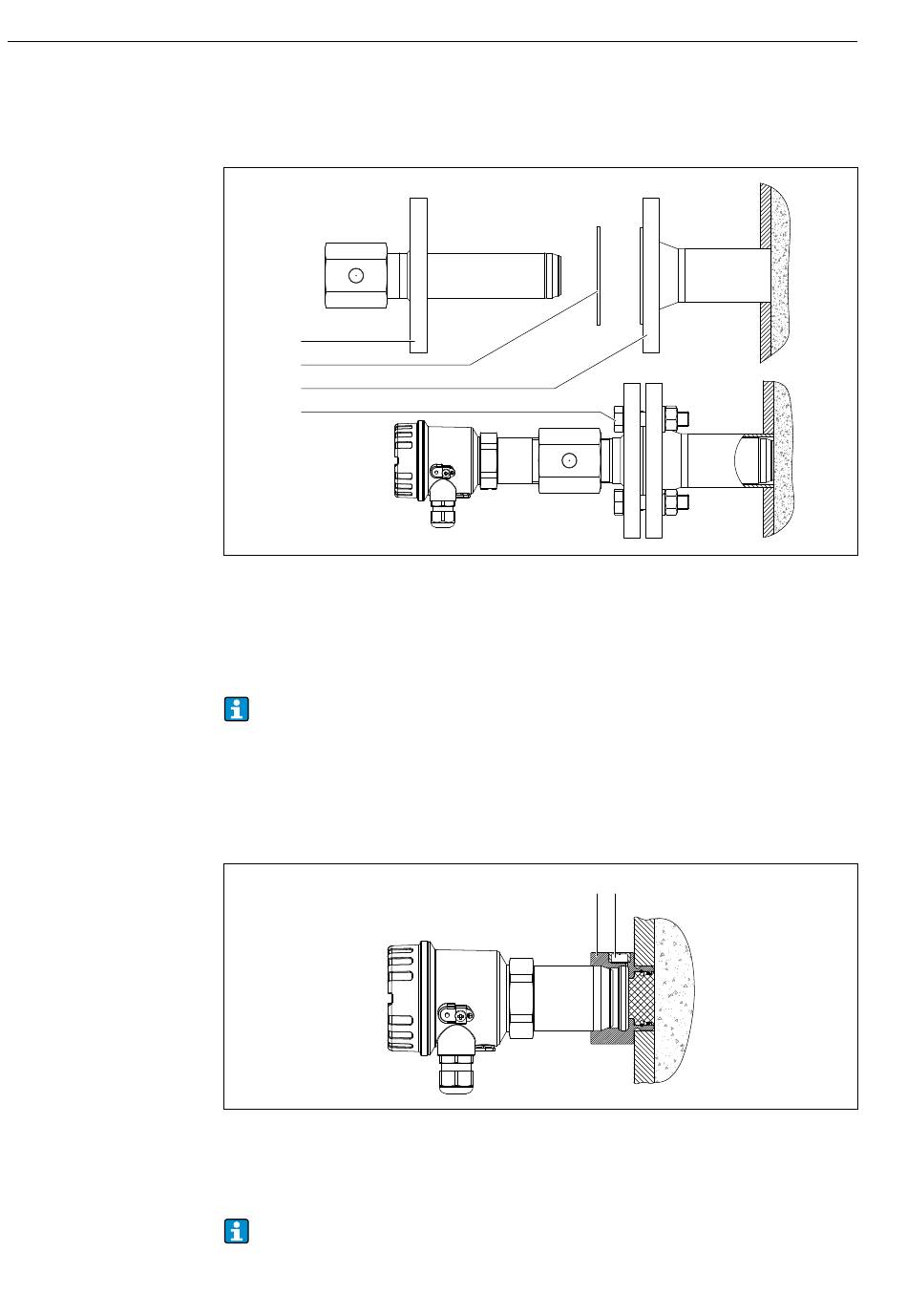

16 Einsteckadapter FAR51
1 Kundenseitige Montageschrauben
2 Prozessstutzen
3 Kundenseitige Prozessdichtung
4 Einsteckadapter
• Maximale Temperatur T am Geräteanschluss beachten. → 59
• Einbauhinweise in der zugehörigen Technischen Information beachten.
• Passende Einsteckadapter vom Typ FAR51 → 54
• Dichtung (falls erforderlich): kundenseitig beistellen
Montage mit Hochdruckadapter
‣ Hochdruckadapter in das vorhandene Prozessanschlussgewinde einschrauben.
‣ Gerät in das Geräteanschlussgewinde einschrauben.
17 Hochdruckadapter
1 Hochdruckadapter
2 Integriertes Druckausgleichselement
• Passende Hochdruckadapter → 50
• Dichtung: kundenseitig beistellen
