Einstellen der angewählten Funktion
→ Mit den beiden Bedientasten kann der Wert erhöht/verringert oder die Auswahl
umgeschaltet werden.
Beispiel: Funktion 3 (manueller Abgleich bei bewegtem Schüttgut)
→
→
...
Der eingestellte Wert wird gespeichert, sobald die Funktion gewechselt wird.
→ Der Wert kann jederzeit durch das Auswählen der entsprechenden Parametrier-
funktion wieder angezeigt und ggf. verändert werden.
Nach Abschluss der Parametrierung (nach Anpassung des Schüttgutbewegungsmel-
ders an das jeweilige Schüttgut) den Kodierschalter wieder in die Stellung "0" bringen,
der FTR20 ist nun betriebsbereit.
73 Parametrierung
Der Abgleich kann entweder bei minimaler bzw. nicht vorhandener oder maximaler
Schüttgutbewegung erfolgen. Hierzu stehen Funktionen für einen automatischen und bei
Bedarf auch manuellen Abgleich zur Verfügung.
Für die meisten Anwendungen ist ein automatischer Abgleich ausreichend.
Ein erneut durchgeführter automatischer Abgleich (Funktion 1 oder Funktion 2) setzt
einen bereits vorhandenen Abgleich zurück.
731 Abgleich bei maximaler Schüttgutbewegung (Funktion 1)
Kodierschalter auf Position 1 stellen
→ Anzeige der Funktionsnummer

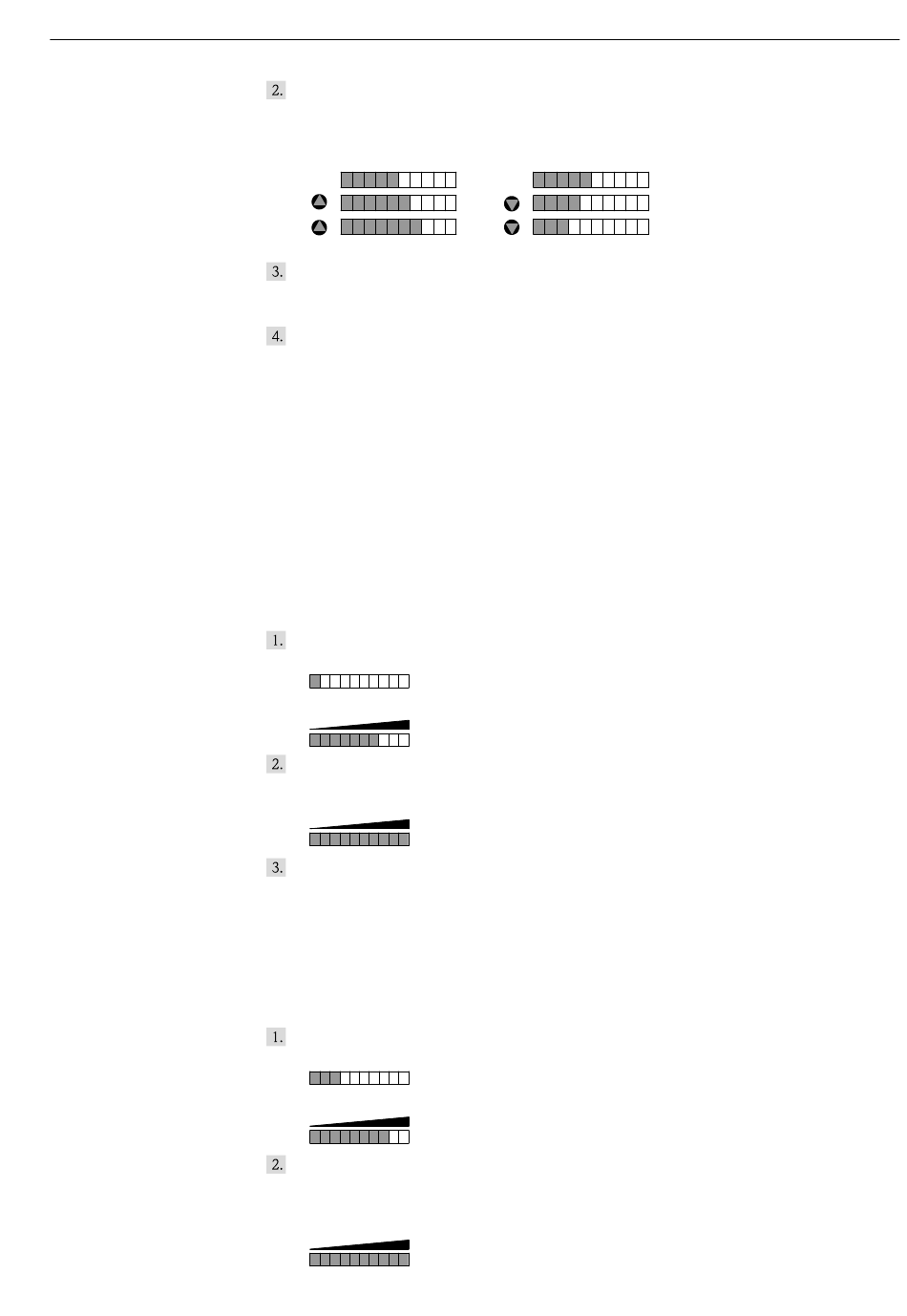

→ Nach 2 Sekunden: Anzeige der aktuellen Signalstärke, Beispiel:
Bedientasten bei maximalem Schüttstrom gleichzeitig drücken
→ Automatischer Abgleich wird durchgeführt
→ Anzeige der Signalstärke nach dem Abgleich, Beispiel:
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
Optional:
Zusätzlicher manueller Abgleich bei bewegtem Schüttgut (Funktion 3)
Der automatische Abgleich ist für die meisten Anwendungen ausreichend. Der manuelle
Abgleich bietet die Möglichkeit, die Empfindlichkeit des Schüttgutbewegungsmelders
individuell an die Anwendung anzupassen.
Kodierschalter auf Position 3 stellen
→ Anzeige der Funktionsnummer
→ Nach 2 Sekunden: Anzeige der aktuellen Signalstärke, Beispiel:
Entsprechende Bedientaste am Gerät drücken, um bei maximalem Schüttstrom eine
Anhebung oder Reduktion der Signalstärke zu erreichen
→ Anzeige der Signalstärke bei maximalem Schüttstrom (es leuchten gerade alle 10
LED' s )
oder
→
→
...
