Bedienungsmöglichkeiten
36
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
• Eine größere Hysterese kann dazu verwendet werden, bei schwankender Signal-
stärke den Ausgang am ständigen Schalten zu hindern. Wenn beispielsweise die
Signalstärke ständig zwischen der dritten und achten LED schwankt, würde der
werksseitig voreingestellte Hysteresewert von einer LED dazu führen, dass der
Schaltausgang beim Unterschreiten der vierten LED ständig schalten würde.
• Diese Einstellung hat für den Stromausgang keine Bedeutung.
Grenzsignalfunktion (Funktion 6)
Die Grenzsignalfunktion legt bei Geräten mit Relais und Solid-State-Relais das Schaltver-
halten beim Über- und Unterschreiten des Grenzwerts (oberer Grenzwert LED 5, unterer
Grenzwert durch Hysterese festgelegt) fest.

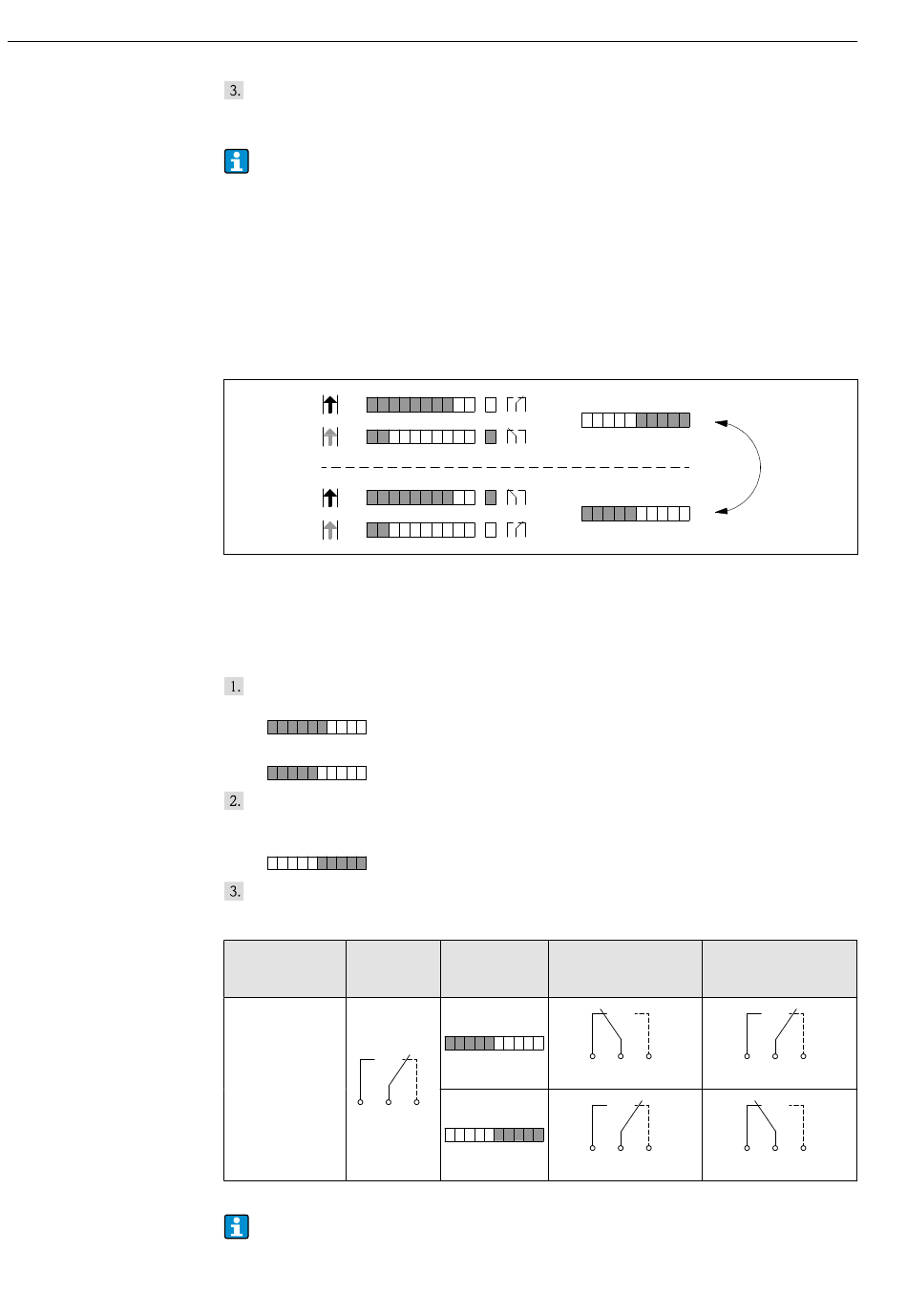

34 Grenzsignalfunktion auswählen
A Ruhelage (Versorgungsspannung fehlt)
B Relais schaltet bei unbewegtem Schüttgut
C Relais schaltet bei bewegtem Schüttgut (Standard-Einstellung)
Kodierschalter auf Position 6 stellen
→ Anzeige der Funktionsnummer
→ Nach 2 Sekunden: Anzeige der eingestellten Grenzsignalfunktion, Beispiel:
Taste am Gerät drücken, um zwischen den beiden möglichen Grenzsignalfunktionen
zu wechseln
→ Anzeige der geänderten Grenzsignalfunktion, Beispiel:
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
Ausgang Ruhelage
Relais
(Kontakte 3-4-5)
oder
Solid-State-Relais
3 4
(Kontakte 3-4)
• Diese Einstellung dient der Anpassung der Schaltfunktion an die nachgeschaltete
Auswertung (Prozessleitsystem).
• Diese Einstellung hat für den Stromausgang keine Bedeutung.
A
A
Einstellung Überschreitung
(Leuchtdiode 5)
5
Solimotion FTR20
B
C
Unterschreitung
Schaltpunkt Hysterese
(Funktion 5)
3 4 5 3
3 4 5 3
