Montage
16
Montage mit Wellenleiter Typ FAR55
‣ Wellenleiter montieren. → TI01372F
‣ Geräte in die Einsteckbuchse einstecken, ausrichten und mit den drei beiliegenden
Innensechskantschrauben M8 (SW4) und Kontermuttern (SW13) fixieren.
2
1
T

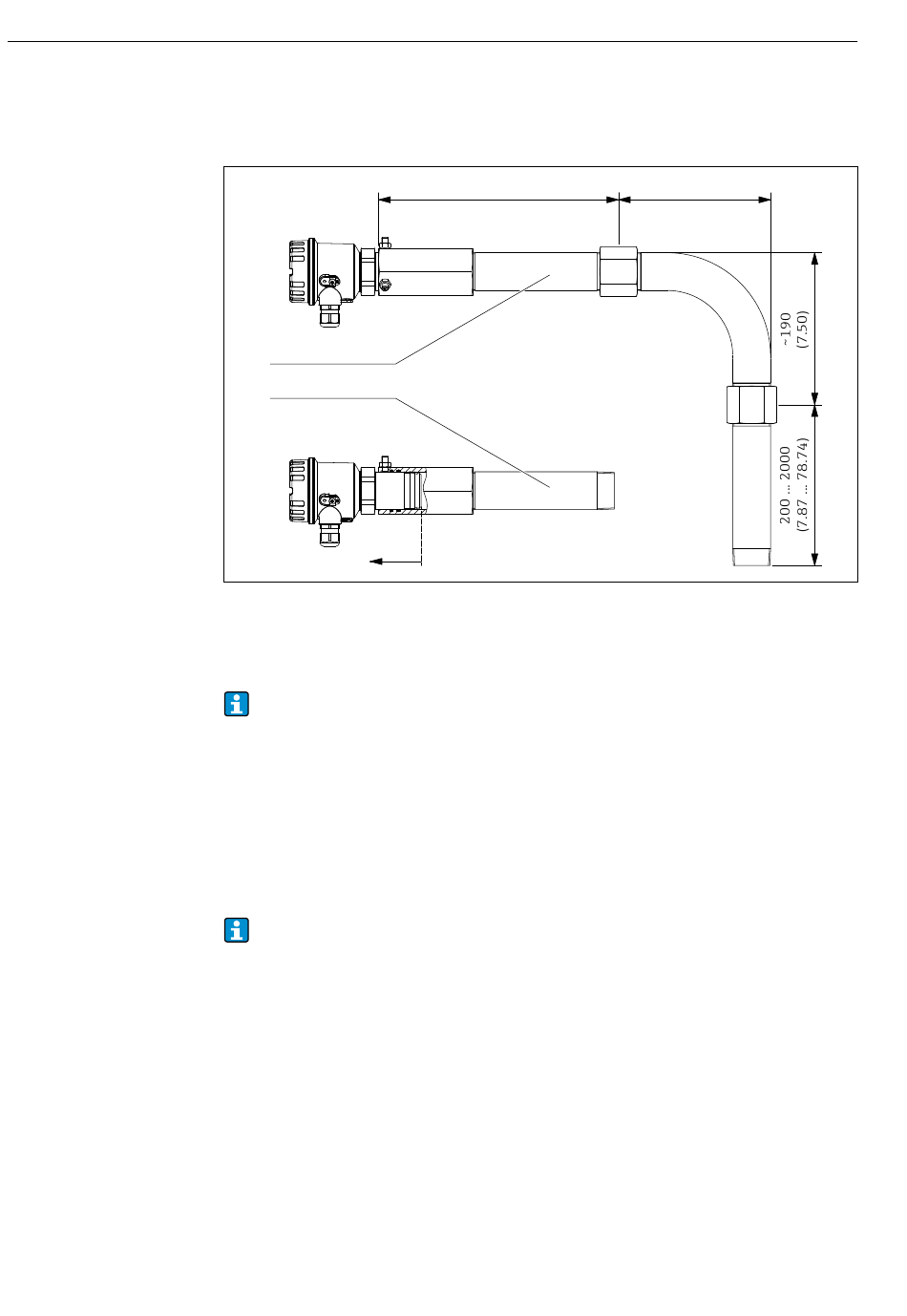

13 Wellenleiter FAR55. Maßeinheit mm (in)
1 Gerade Ausführung FAR55-A*
2 Gewinkelte Ausführung FAR55-B*
• Passende Wellenleiter vom Typ FAR55 → 56
• Einbauhinweise in der zugehörigen Technischen Information beachten.
• Maximale Temperatur T am Geräteanschluss beachten. → 59
• Dichtung (falls erforderlich): kundenseitig beistellen
Montage mit Montageflansch und Stopfen → 17
‣ Passenden Stopfen in den vorhandenen Prozessstutzen einsetzen.
‣ Passenden Montageflansch montieren.
‣ Gerät in den Montageflansch einschrauben. Beim Gewinde G 1½: Kontermutter an-
ziehen.
• Passende Montageflansche → 49
• Passende Stopfen vom Typ FAR54 → 51
• Dichtung und Montageschrauben: kundenseitig beistellen
200 ... 1500 (7.87 ... 59.06)
Solimotion FTR20
~ 190 (7.50)
0000000268
