Bedienungsmöglichkeiten
34
Einstellung des FTR20 nach Abgleich des Schaltausgangs:
Verstärkung (Funktion B)
Detektionsbereich (Funktion C)
Signalstärkeanzeige in diesem konkreten Beispiel mit neuen Einstellungen:
maximale Beladung (Stromausgang: 20,0 mA)
minimale Beladung (Stromausgang: 12,0 mA)
ohne Beladung (Stromausgang: 8,8 mA)
7342 Beispiel: Abgleich Stromausgang
Der FTR20 mit Stromausgang soll zum Beispiel so abgeglichen werden, dass die unregel-
mäßige Beladungshöhe des Bandes detektiert werden kann. Die Bewegung des leeren
Bands darf nicht detektiert werden.
10
8
6
4
2
0

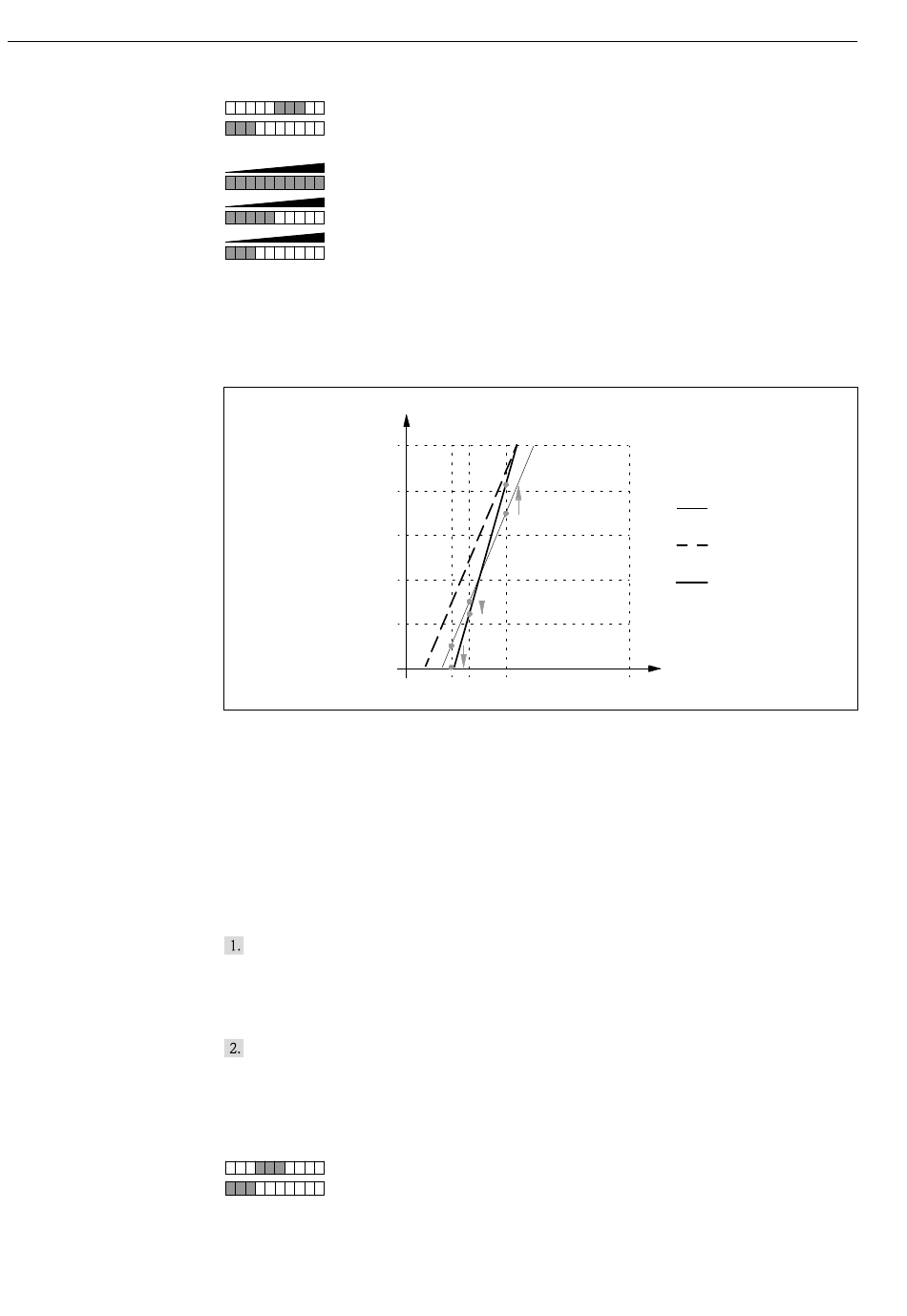

32 Abgleich Stromausgang
a
Leuchtende LED' s der Signalstärkeanzeige
b
Gesamter zur Verfügung stehender Detektionsbereich
c
Signalstärke bei leerem Band
d
Signalstärke bei minimaler Bandbeladung
e
Signalstärke bei maximaler Bandbeladung
X
Standardeinstellung
Y
Verstärkung um 1 LED erhöht (Zwischenschritt)
Z
Neue Einstellung
Der Abgleich wird wie folgt durchgeführt:
Erhöhung der Verstärkung (Funktion B) um 1 LED auf 6 (Verschiebung des
Detektionsbereichs in Richtung kleinerer Signalstärken)
→ Anzeige der maximalen Beladung (gestrichelte Linie) des Bands mit 9 LED's
→ Anzeige der minimalen Beladung mit 5 LED's
→ Anzeige des leeren Bands mit 3 LED' s
Reduzierung des Detektionsbereichs (Funktion C) um 1 LED auf 3, um die Signalstär-
kenanzeige der gemessenen Signalstärke des leeren Bands zu reduzieren
→ Anzeige des leeren Bands (fette Kennlinie) mit 0 LED's
→ Anzeige der minimalen Beladung mit 2 LED's
Einstellung des FTR20 nach Abgleich des Stromausgangs:
Verstärkung (Funktion B)
Detektionsbereich (Funktion C)
a
0 %
c d
e
Solimotion FTR20
X
Y
Z
b
100 %
Endress+Hauser
0000000361
