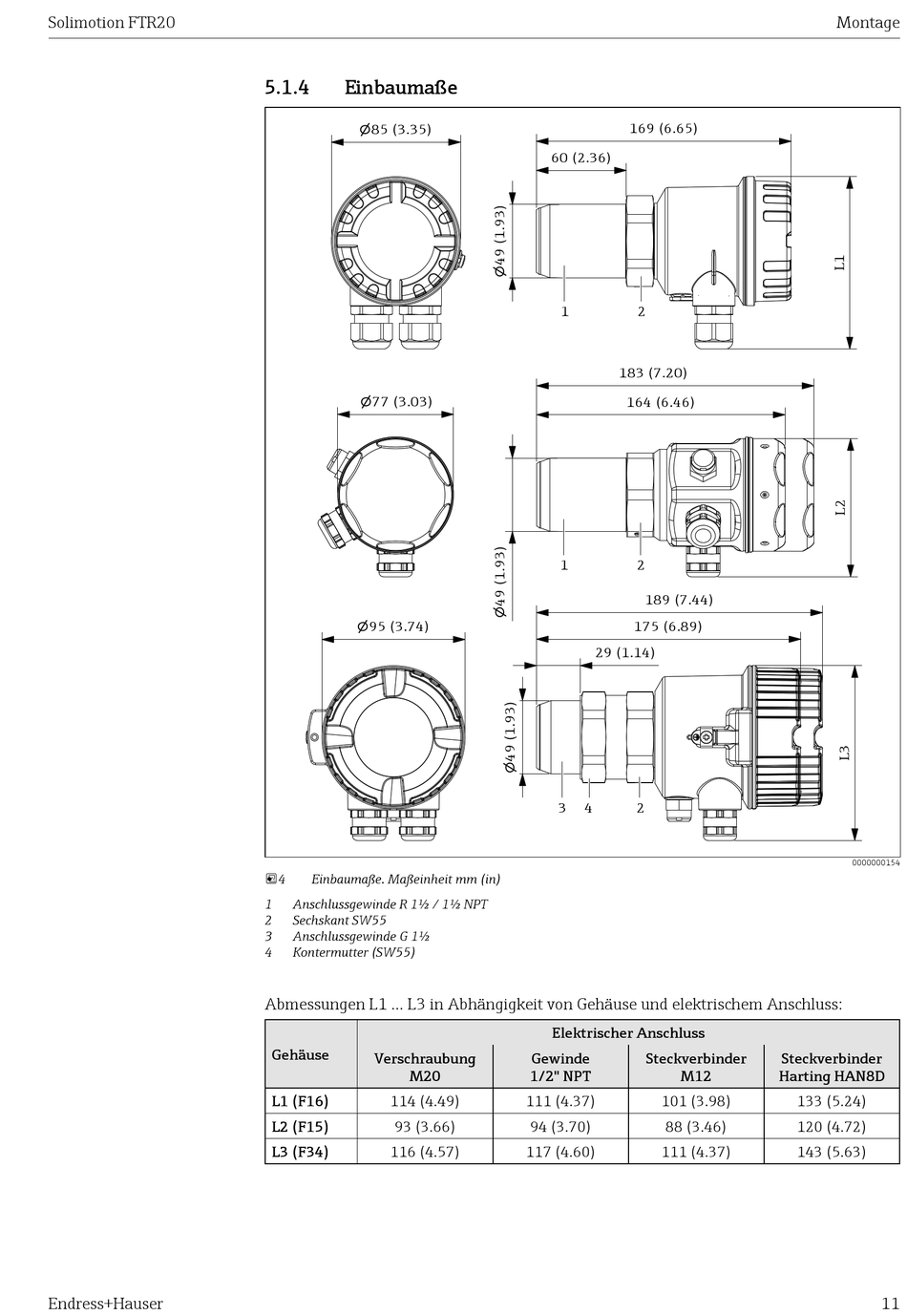

5.1.4 Einbaumaße
85 (3.35)
n
n 77 (3.03)
n 95 (3.74)
4 Einbaumaße. Maßeinheit mm (in)
1 Anschlussgewinde R 1½ / 1½ NPT
2 Sechskant SW55
3 Anschlussgewinde G 1½
4 Kontermutter (SW55)
Abmessungen L1 ... L3 in Abhängigkeit von Gehäuse und elektrischem Anschluss:
Gehäuse
Verschraubung
M20
L1 (F16)
114 (4.49)
L2 (F15)
93 (3.66)
L3 (F34) 116 (4.57)
169 (6.65)
60 (2.36)
1 2
183 (7.20)
164 (6.46)
1 2
189 (7.44)
175 (6.89)
29 (1.14)
3 4 2
Elektrischer Anschluss
Gewinde Steckverbinder
1/2" NPT M12
111 (4.37) 101 (3.98)
94 (3.70) 88 (3.46)
117 (4.60) 111 (4.37)
Montage
0000000154
Steckverbinder
Harting HAN8D
133 (5.24)
120 (4.72)
143 (5.63)
