Solimotion FTR20
Endress+Hauser

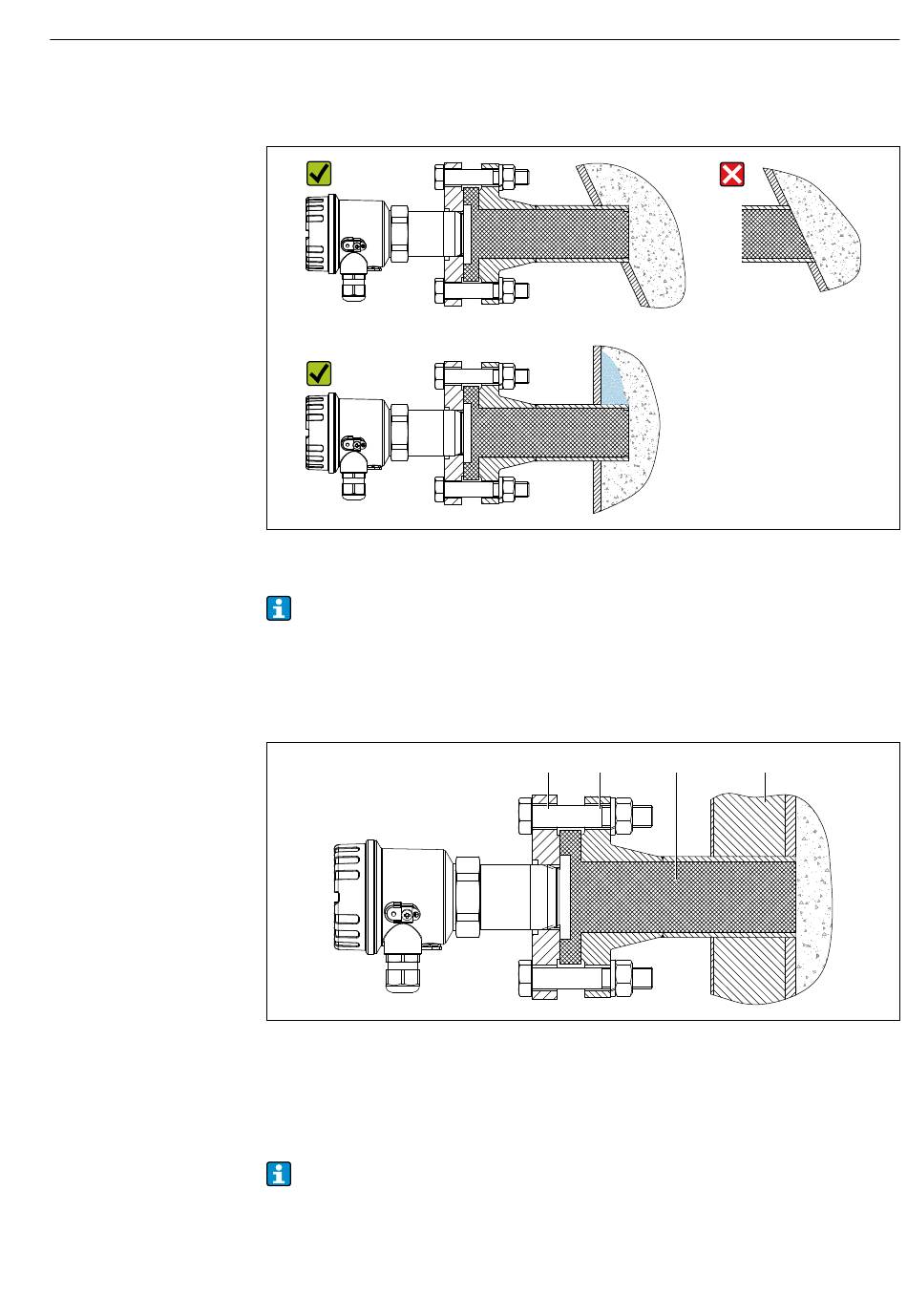

Montage auf vorhandenen Prozessstutzen
• Montage (A) bei nicht senkrecht stehender Prozesswand
• Montage (B) bei Gefahr von Materialansammlungen an Prozessinnenwand
A
B
14 Montage auf vorhandenen Prozessstutzen
Bei der Gefahr von Kondensatbildung zwischen Gerät und Stopfen: Verwendung
Prozessstutzen Typ FAR50 mit integriertem Druckausgleichselement → 54
Montage mit Einschweißstutzen Typ FAR50
‣ Einschweißstutzen montieren. → TI01362F
‣ Gerät in den Montageflansch einschrauben. Beim Gewinde G 1½: Kontermutter an-
ziehen.
15 Einschweißstutzen FAR50
1 Montageflansch
2 Prozessstutzen
3 Stopfen
4 Prozessisolierung
• Maximale Temperatur T am Geräteanschluss beachten. → 59
• Einbauhinweise in der zugehörigen Technischen Information beachten.
• Passende Einschweißstutzen vom Typ FAR50 → 54
• Dichtung (falls erforderlich): kundenseitig beistellen
1 2 3
Montage
0000000153
4
0000000192
