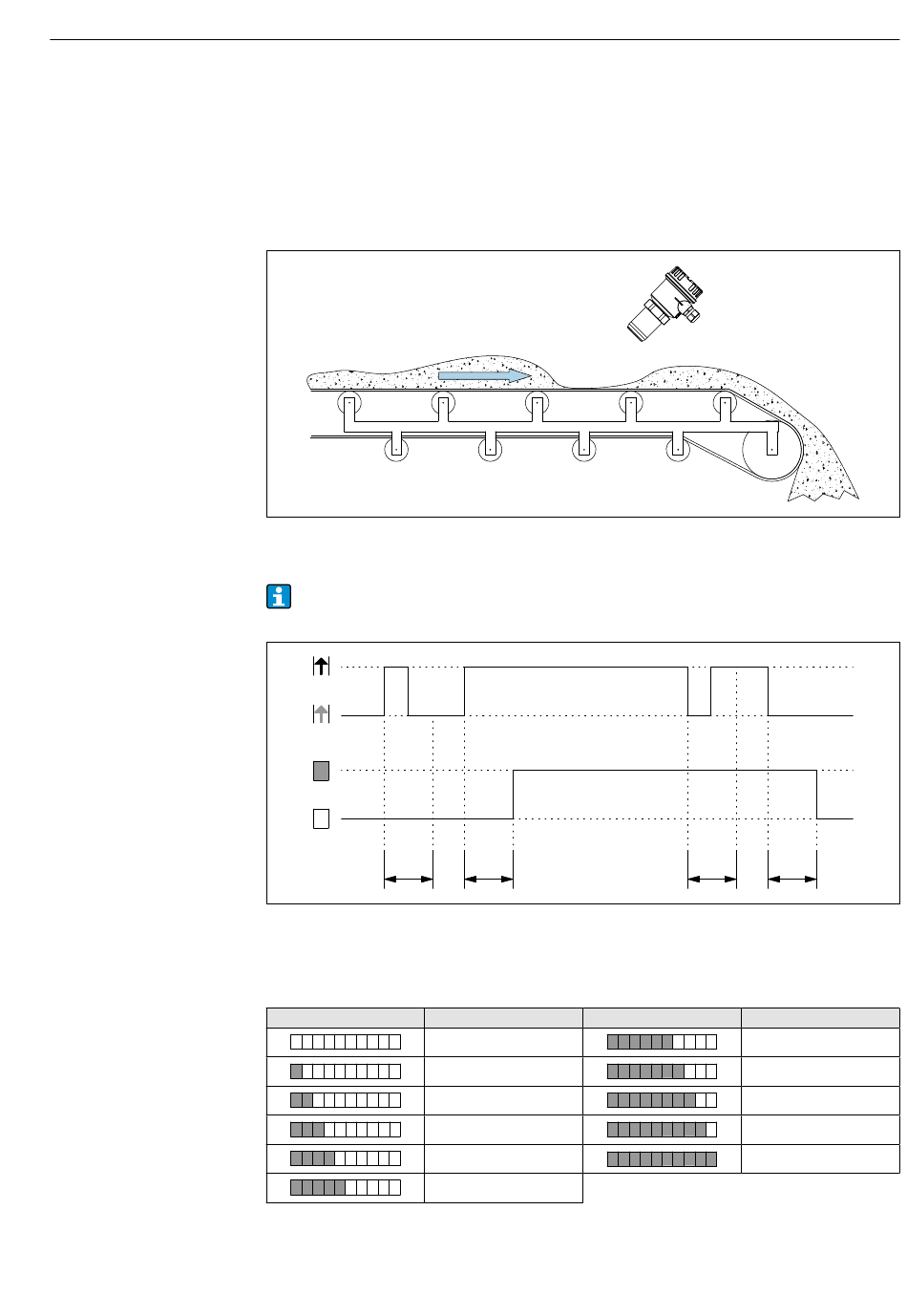

Schaltverzögerung (Funktion 7 und Funktion 8)
Für den Schaltausgang ist eine zusätzliche Ein- und/oder Ausschaltverzögerung parame-
trierbar. Hiermit kann zum Beispiel der Schaltausgang bei stark schwankender Signal-
stärke beruhigt werden, sodass das Relais erst schaltet, wenn der Schaltpunkt entspre-
chend lange über- oder unterschritten wird.
Beispiel schwankende Bandbelegung: Solange die Zeiten, in denen kein Schüttgut auf dem
Band detektiert wird, kleiner sind als die Ausschaltverzögerungen, bleibt der Schaltaus-
gang im Zustand "Schüttgutbewegung erkannt".
35 Beispiel schwankende Bandbelegung
Für die folgende Darstellung gilt: Funktion 6 = Standardeinstellung
t(S)
36 Einstellung der Schaltverzögerungen
t(S) Einschaltverzögerung (Funktion 7)
t(T) Ausschaltverzögerung (Funktion 8)
Einstellung
t(S)
Verzögerung t(S), t(T)
Ohne
100 ms
200 ms
300 ms
500 ms
1 s
Bedienungsmöglichkeiten
t(T) t(T)
Einstellung Verzögerung t(S), t(T)
0000000383
0000000363
2 s
3 s
5 s
10 s
20 s
