Solimotion FTR20
Endress+Hauser
Standardeinstellung des FTR20 (→ 41)
Verstärkung (Funktion B)
Detektionsbereich (Funktion C)
Signalstärkeanzeige in diesem konkreten Beispiel mit den Standardeinstellungen:
maximale Beladung (Stromausgang: 15,2 mA)
minimale Beladung (Stromausgang: 8,8 mA)
ohne Beladung (Stromausgang: 5,6 mA)
In den folgenden Abschnitten sind, basierend auf der oben dargestellten Schüttgut-
detektion auf einem Förderband, ein Abgleich des Schaltausgangs und des Strom-
ausgangs erläutert. Diese Einstellungen sind nur Beispiele einer Parametrierung mit
Hilfe der Funktionen B und C.
7341 Beispiel: Abgleich Schaltausgang
Der FTR20 mit Schaltausgang soll zum Beispiel so abgeglichen werden, dass das Aus-
gangsrelais trotz der schwankenden Signalstärke geschlossen bleibt (bei geringer Bela-
dung des Bands (= minimale Signalstärke) soll der Schaltpunkt (LED 5) sicher überschrit-
ten bleiben. Bei leerem Band darf der Schaltpunkt nicht überschritten werden.
10
8
6
4
2
0

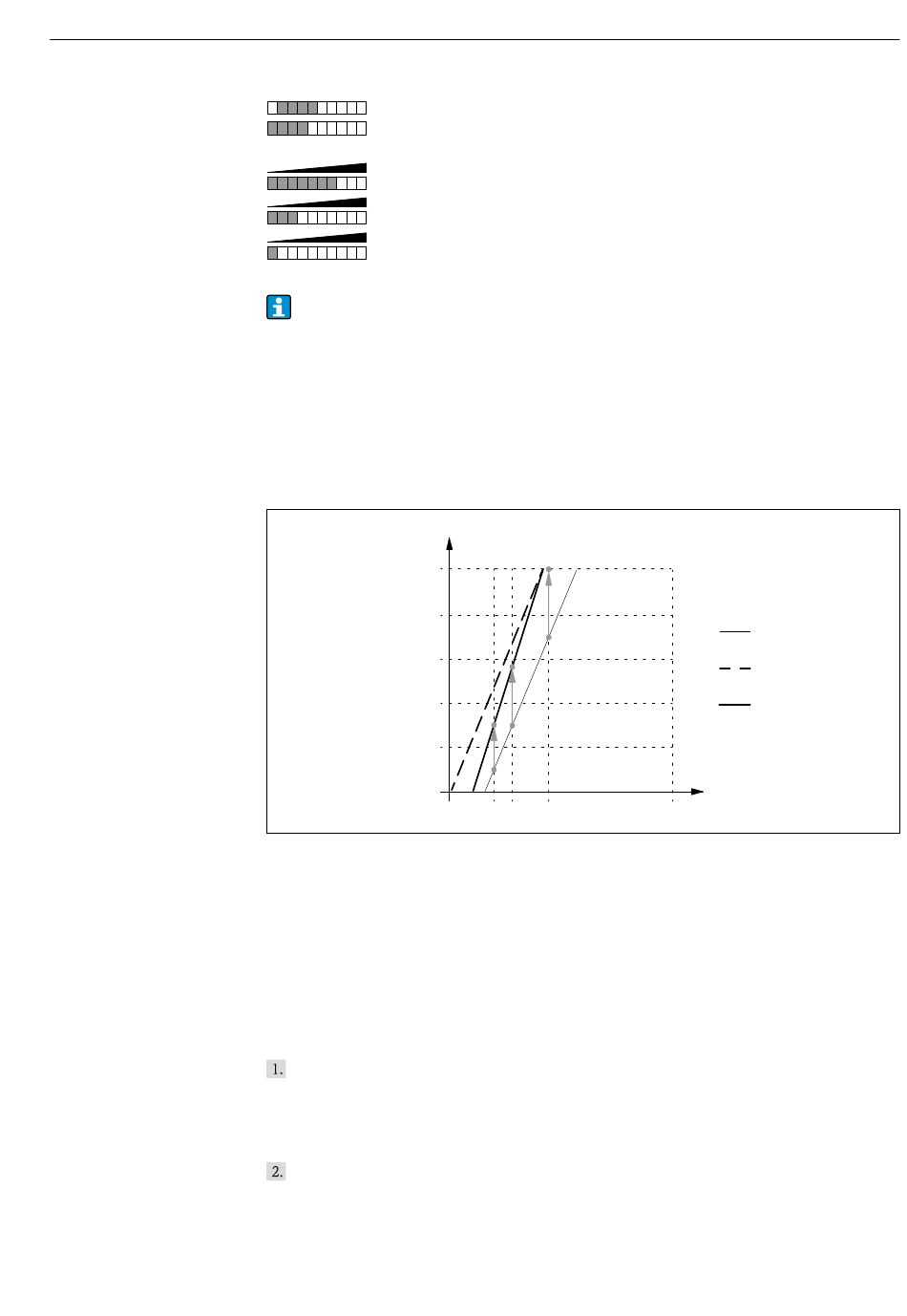

31 Schüttgutdetektion auf einem Förderband
a Leuchtende LED' s der Signalstärkeanzeige
b Gesamter zur Verfügung stehender Detektionsbereich
c Signalstärke bei leerem Band
d Signalstärke bei minimaler Bandbeladung
e Signalstärke bei maximaler Bandbeladung
X Standardeinstellung
Y Verstärkung um 2 LED' s erhöht (Zwischenschritt)
Z Neue Einstellung
Der Abgleich wird wie folgt durchgeführt:
Erhöhung der Verstärkung (Funktion B) um 2 LED' s auf 7 (Verschiebung des
Detektionsbereichs in Richtung kleinerer Signalstärken)
→ Anzeige der maximalen Beladung des Bands (gestrichelte Kennlinie) mit 10 LED's
→ Anzeige der minimalen Beladung mit 6 bis 7 LED's
→ Anzeige des leeren Bands mit 4 bis 5 LED' s
Reduzierung des Detektionsbereichs (Funktion C) um 1 LED auf 3, um die Signalstär-
kenanzeige der gemessenen Signalstärke des leeren Bands zu reduzieren
→ Anzeige des leeren Bands (fette Kennlinie) mit 3 LED's
→ Anzeige der minimalen Beladung mit 5 bis 6 LED's
→ Überschreitung des Schaltpunkts bei geringer Beladung sichergestellt
a
0 % c d e
Bedienungsmöglichkeiten
X
Y
Z
b
100 %
0000000360
