Endress+Hauser Solimotion FTR20 Betriebsanleitung Seite 13

Solimotion FTR20
Endress+Hauser
Montage mit Einschweißadapter FAR52-A*
‣ Adapter frontbündig mit der Behälterinnenwand einschweißen.
‣ Gerät so weit einschrauben, dass der Prozessanschluss bündig mit der Innenwandung
abschließt. Beim Gewinde G 1½: Kontermutter anziehen.
Montage mit Einschraubadapter FAR52-B*
‣ Adapter frontbündig mit der Behälterinnenwand einschrauben.
‣ Gerät bis zum Anschlag einschrauben.

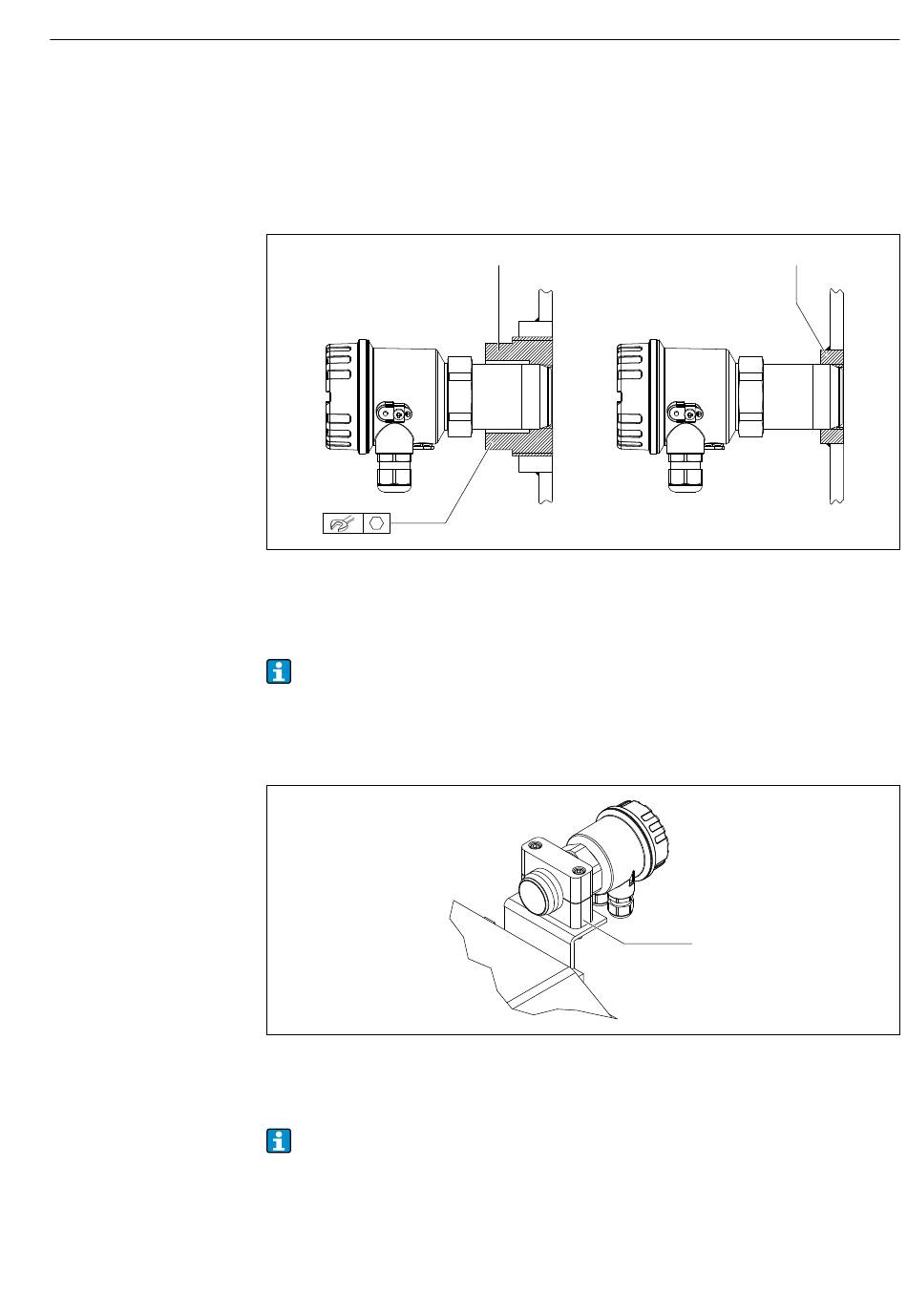

7 Einschweiß - oder Einschraubadapter FAR52. Maßeinheit mm (in)
1 Einschraubadapter FAR52-B*
2 Einschweißadapter FAR52-A*
• Passende Einschweiß- und Einschraubadapter vom Typ FAR52 → 47
• Einbauhinweise in der zugehörigen Technischen Information beachten.
• Dichtung (falls erforderlich): kundenseitig beistellen
Montage bei offenen Prozessen
‣ Gerät mit Montageschelle beispielsweise an bestehenden Anlageteilen montieren.
8 Montageschelle
1 Montageschelle
• Bei offenen Prozessen ist die Montage beliebig.
• Passende Montageschellen → 47
1
Montage
2
0000000168
1
0000000196
13
