Bedienungsmöglichkeiten
26
7 Bedienungsmöglichkeiten
71 Übersicht zu Bedienungsmöglichkeiten
6
5
4

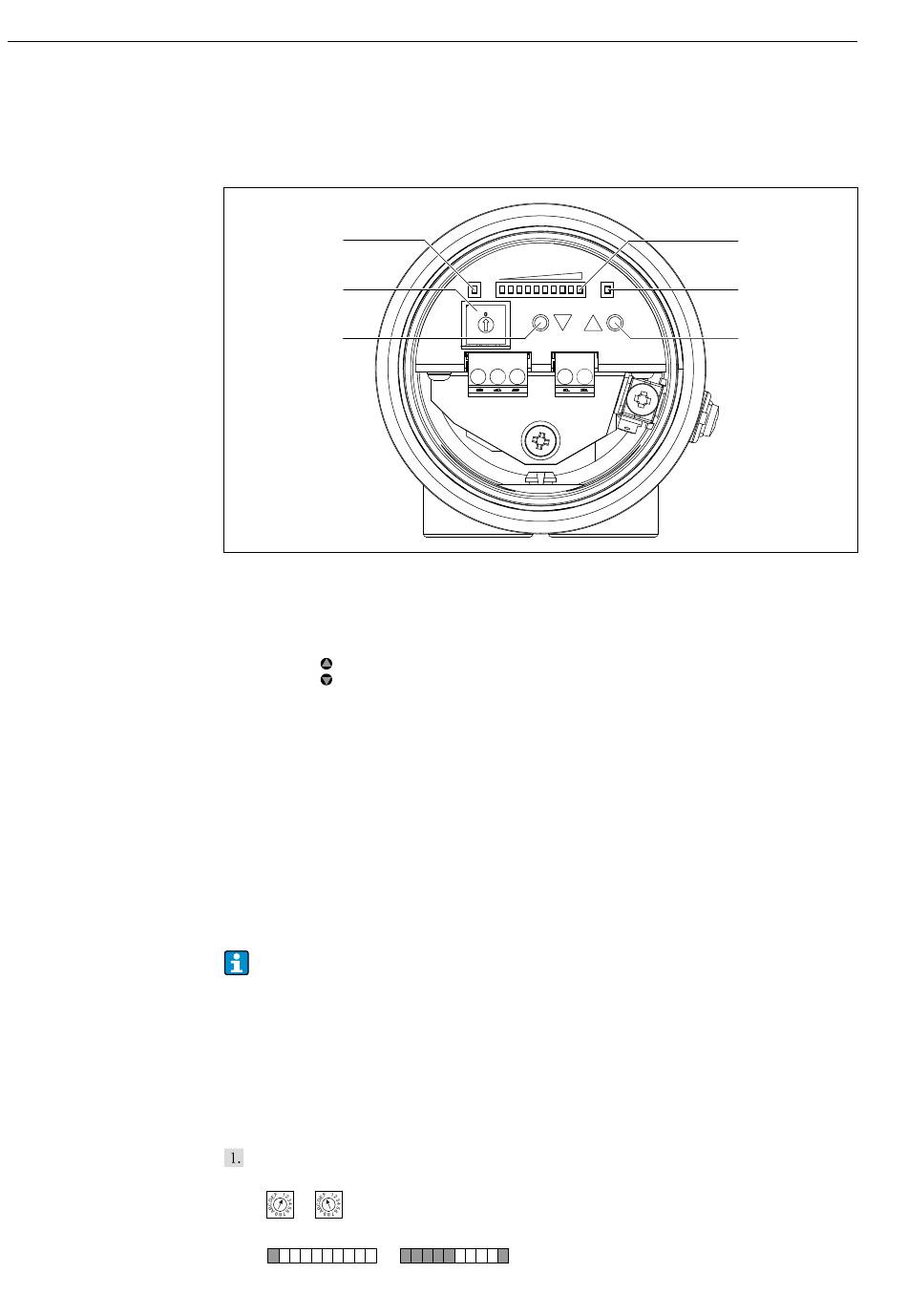

24 Anzeige- und Bedienelemente
1 Anzeige
- Normalbetrieb: Signalstärke
- Parametrierbetrieb: Funktionsnummer und Funktionswert
2 LED (gelb) Schaltausgang, nur Relais
3 Bedientaste (Erhöhung oder Umschalten)
4 Bedientaste (Verringerung oder Umschalten)
5 Schalter Funktionsauswahl
6 LED (grün) Betriebsbereitschaft
Der FTR20 wird mit Hilfe der Funktionsauswahl und der zwei Bedientasten parametriert.
Hiermit erfolgt ein Abgleich auf die für eine eindeutige Materialflusserkennung notwen-
dige Empfindlichkeit. Bei einer ausreichenden Bewegung des Schüttgutes reagiert der
FTR20 mit einem entsprechenden Ausgangssignal.
Die Parametrierung wird intern gespeichert und bleibt auch nach Wegnahme der Versor-
gungsspannung erhalten, im Betrieb ist keine weitere Bedienung notwendig.
Die Anpassung an die Anwendung erfolgt bei der Erstinstallation, spätere Änderungen
können aber jederzeit durchgeführt und abgespeichert werden.
• Das Gerät befindet sich nur in Kodierschalterstellung "0" im Betriebsmodus, alle
anderen Positionen dienen der Parametrierung.
• Im Parametriermodus arbeitet der Schüttgutbewegungsmelder im Hintergrund
weiter, geänderte Einstellungen werden direkt berücksichtigt.
• Nach Abschluss der Einstellungen ist der Kodierschalter wieder auf die Ausgangs-
stellung "0" (= Betrieb) zu stellen.
72 Bedienung
Auswahl einer beliebigen Funktion (Übersicht → 39)
→ Kodierschalter 1 ... F
...
0 0
→ Die Anzeige zeigt für zwei Sekunden die ausgewählte Funktion 1 ... F an.
...
Solimotion FTR20
1
2
3
0000000354
