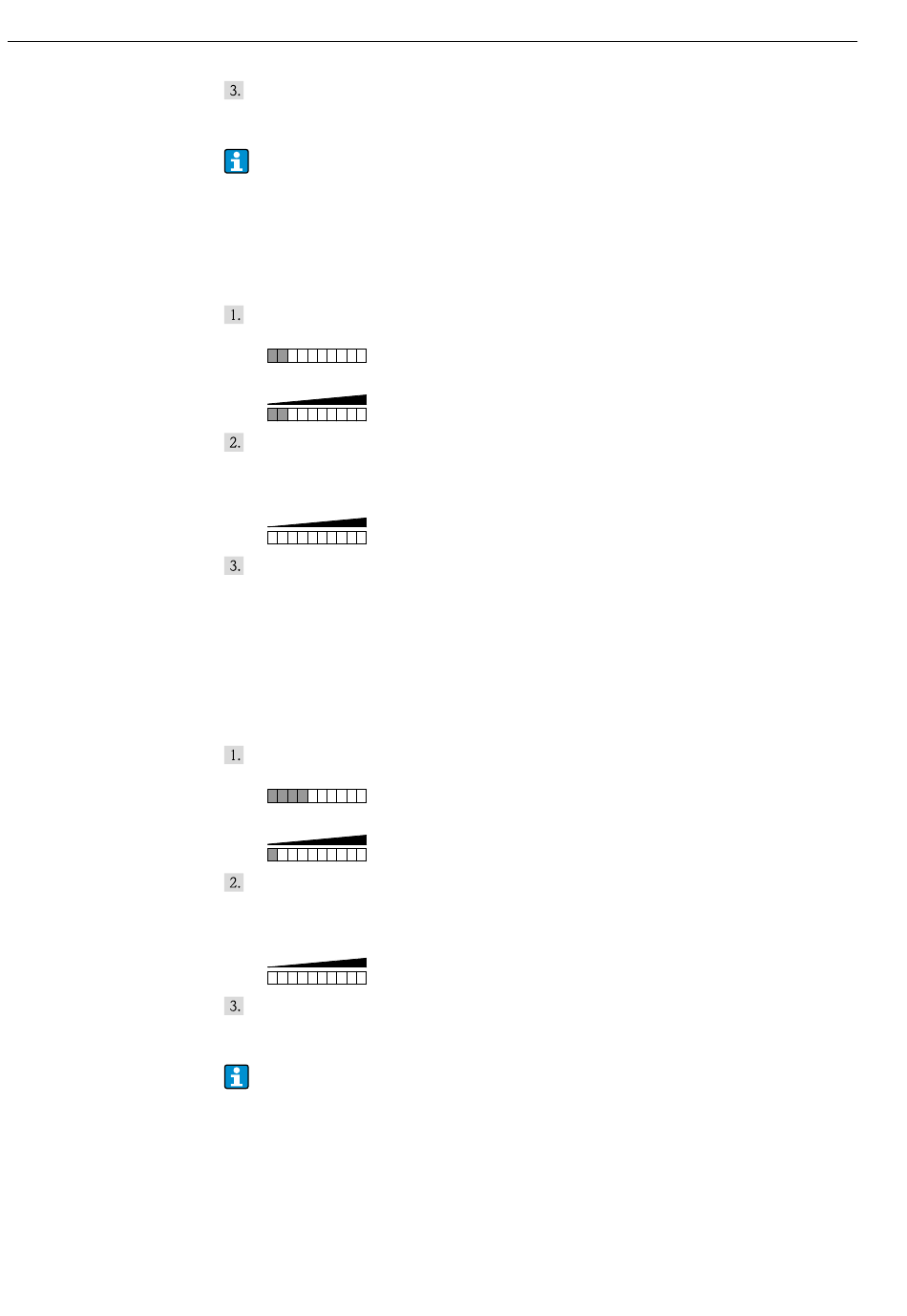

Bedienungsmöglichkeiten
28
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
Der FTR20 ist abgeglichen, wenn a) bei bewegtem Schüttgut der Schaltpunkt (LED 5)
des Schaltausgangs sicher überschritten wird und b) beim Stromausgang nur ein bis
zwei (minimaler Schüttstrom) bzw. mindestens sechs LED' s (maximaler Schüttstrom)
leuchten.
732 Abgleich bei unbewegtem Schüttgut oder minimalem
Schüttstrom (Funktion 2)
Kodierschalter auf Position 2 stellen
→ Anzeige der Funktionsnummer
→ Nach 2 Sekunden: Anzeige der aktuellen Signalstärke, Beispiel:
Bedientasten am Gerät bei unbewegtem Schüttgut oder minimalem Schüttstrom
gleichzeitig drücken
→ Automatischer Abgleich wird durchgeführt
→ Anzeige der Signalstärke nach dem Abgleich
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
Optional:
Zusätzlicher manueller Abgleich bei unbewegtem Schüttgut oder minimalem Schütt-
strom (Funktion 4)
Der automatische Abgleich ist für die meisten Anwendungen ausreichend. Der manuelle
Abgleich bietet die Möglichkeit, die Empfindlichkeit des Schüttgutbewegungsmelders
individuell an die Anwendung anzupassen.
Kodierschalter auf Position 3 stellen
→ Anzeige der Funktionsnummer
→ Nach 2 Sekunden: Anzeige der aktuellen Signalstärke, Beispiel:
Entsprechende Bedientaste am Gerät drücken, um bei unbewegtem Schüttgut oder
minimalem Schüttstrom eine Anhebung oder Reduktion der Signalstärke zu erreichen
→ Anzeige der Signalstärke bei unbewegtem Schüttgut oder minimalem Schüttstrom
(alle 10 LED' s sind gerade aus)
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
Der FTR20 ist abgeglichen, wenn a) bei bewegtem Schüttgut der Schaltpunkt (LED 5)
des Schaltausgangs sicher überschritten wird und b) beim Stromausgang nur ein bis
zwei (minimaler Schüttstrom) bzw. mindestens sechs LED' s (maximaler Schüttstrom)
leuchten.
733 Verstärkung und Detektionsbereich (Funktion B und C)
Die Funktionen "Verstärkung" und "Detektionsbereich" dienen der Feineinstellung nach
einem automatischen und/oder manuellen Abgleich, sie werden für die meisten Anwen-
dungen nicht benötigt. Alternativ ist ein Abgleich auch ohne Prozess ausschließlich mit
diesen Funktionen möglich.
