Bedienungsmöglichkeiten
30
Der Detektionsbereich lässt sich in Abhängigkeit der Verstärkung (Funktion B) im Be-
reich von 1 bis maximal 10 LED' s (entspricht dem maximal möglichen Detektionsbereich)
einstellen.

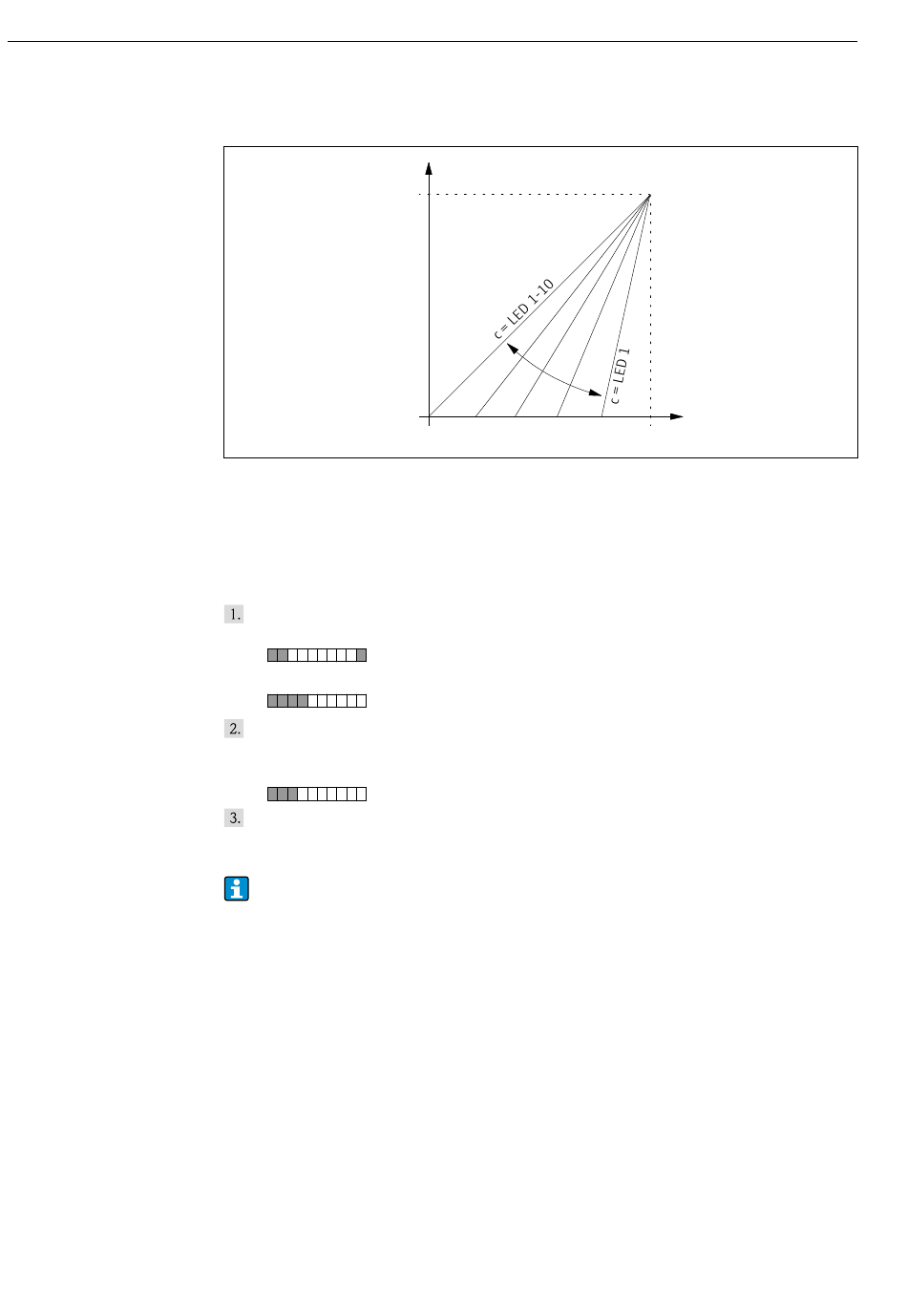

27 Detektionsbereich
a Leuchtende LED' s der Signalstärkeanzeige
b Gesamter zur Verfügung stehender Detektionsbereich
c Einstellung in Funktion C
Der Detektionsbereich wird wie folgt eingestellt:
Kodierschalter auf Position C stellen
→ Anzeige der Funktionsnummer
→ Nach 2 Sekunden: Anzeige des eingestellten Detektionsbereichs, Beispiel:
Entsprechende Bedientaste am Gerät drücken, um den Detektionsbereich in Abhän-
gigkeit der Verstärkung zu vergrößern oder zu verkleinern
→ Anzeige des geänderten Detektionsbereichs, Beispiel:
(Detektionsbereich um 1 LED verringert)
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
• Bei großen Differenzen zwischen maximaler und minimaler Signalstärke im Prozess
(Schwankungen im Schüttstrom), ist ein größerer Detektionsbereich zu wählen.
• Bei kleinen Differenzen zwischen maximaler und minimaler Signalstärke im Pro-
zess (kaum Schwankungen im Schüttstrom), ist ein kleinerer Detektionsbereich zu
wählen.
• Den Detektionsbereich und die Verstärkung solange anpassen, bis die Anzeige
der Signalstärke den oberen und unteren Schaltpunkt sicher über-/unterschreitet
(Schaltausgang) oder das gewünschte Ausgangssignal (Ausgangsstrom) ausge-
geben wird. → 35
7332 Verstärkung (Funktion B)
Mit der Verstärkung lässt sich der eingestellte Detektionsbereich (Funktion C) innerhalb
des maximal möglichen Bereichs verschieben.
10
a
0
0 % b
Solimotion FTR20
100 %
