Endress+Hauser Solimotion FTR20 Betriebsanleitung Seite 24

Elektrischer Anschluss
24
A
3 (NO)
4 (CC)
5 (NC)

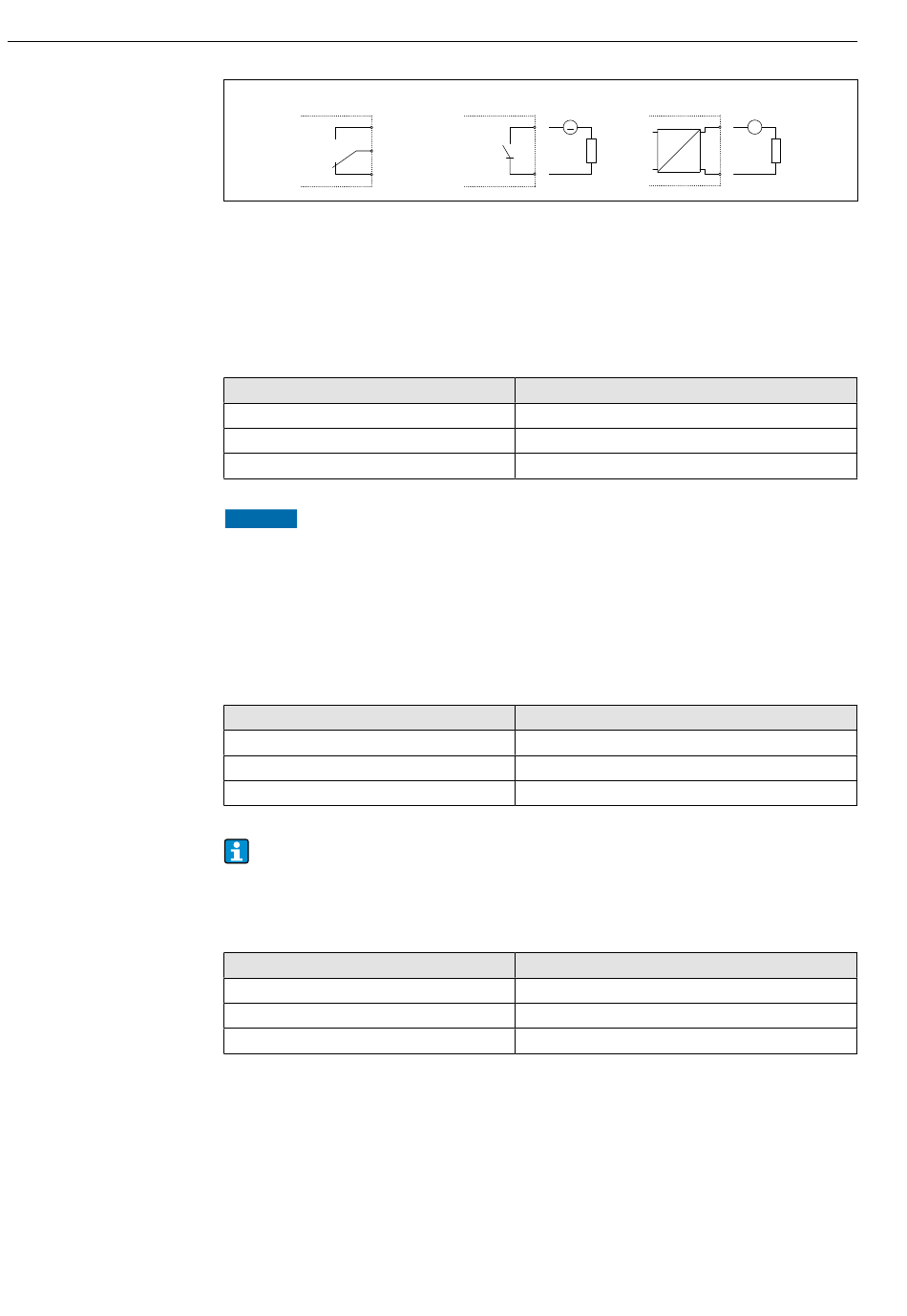

23 Signalstromkreise
A Relaisausgang
B Solid-State-Relais
C Stromausgang
Relaisausgang
→ 58
Elektrischer Anschluss
Anschlussklemme
M12-Steckverbinder Binder Serie 713/763
Harting Steckverbinder Typ HAN8D
HINWEIS
• Das Kontaktmaterial des Relais ist auch zum Schalten von Kleinsignalstromkreisen ge-
eignet, wenn vorher keine induktive Lasten oder höhere Ströme geschaltet wurden.
• Bei hoher Schalthäufigkeit ist das Solid-State-Relais zu wählen.
• Bei Verwendung des Harting-Steckverbinders Typ HAN8D beträgt die maximale Schalt-
spannung 120 V DC oder 50 V AC.
Solid-State-Relais
→ 58
Elektrischer Anschluss
Anschlussklemme
M12-Steckverbinder Binder Serie 713/763
Harting Steckverbinder Typ HAN8D
Die Polarität am Solid-State-Relais ist beliebig.
Stromausgang
→ 58
Elektrischer Anschluss
Anschlussklemme
M12-Steckverbinder Binder Serie 713/763
Harting Steckverbinder Typ HAN8D
6.3.3 Überspannungsschutz
Geräte ohne optionalen Überspannungsschutz
Geräte von Endress+Hauser erfüllen die Produktnorm IEC/DIN EN 61326-1 (Tabelle 2
Industrieumgebung).
Abhängig von der Art des Anschlusses (DC-Versorgung, Ein-, Ausgangsleitung) werden
nach IEC/DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen
(IEC/DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und
IO-Leitungen: 1 000 V Leitung gegen Erde
B
~
3
4
Relaisausgang
Klemmen 3 (NO) - 4 (CC) - 5 (NC)
Steckverbinder 2, Kontakt 2 (NO) - 3 (CC) - 4 (NC)
Steckverbinder 2, Kontakt 3 (NO) - 4 (CC) - 5 (NC)
Solid-State-Relais
Klemmen 3 - 4
Steckverbinder 2, Kontakt 3 - 4
Steckverbinder 2, Kontakt 3 - 4
Stromausgang
Klemmen 3 (+) - 4 (-)
Steckverbinder 2, Kontakt 3 (+) - 4 (-)
Steckverbinder 2, Kontakt 3 (+) - 4 (-)
Solimotion FTR20
C
+
3 A
-
4
0000000149
Endress+Hauser
