• Stopfen (Ersatzteil)
- 71517822 (Typ SAL/SPP)
- 71517824 (Typ SALS/SPPS)
127 Montageflansch

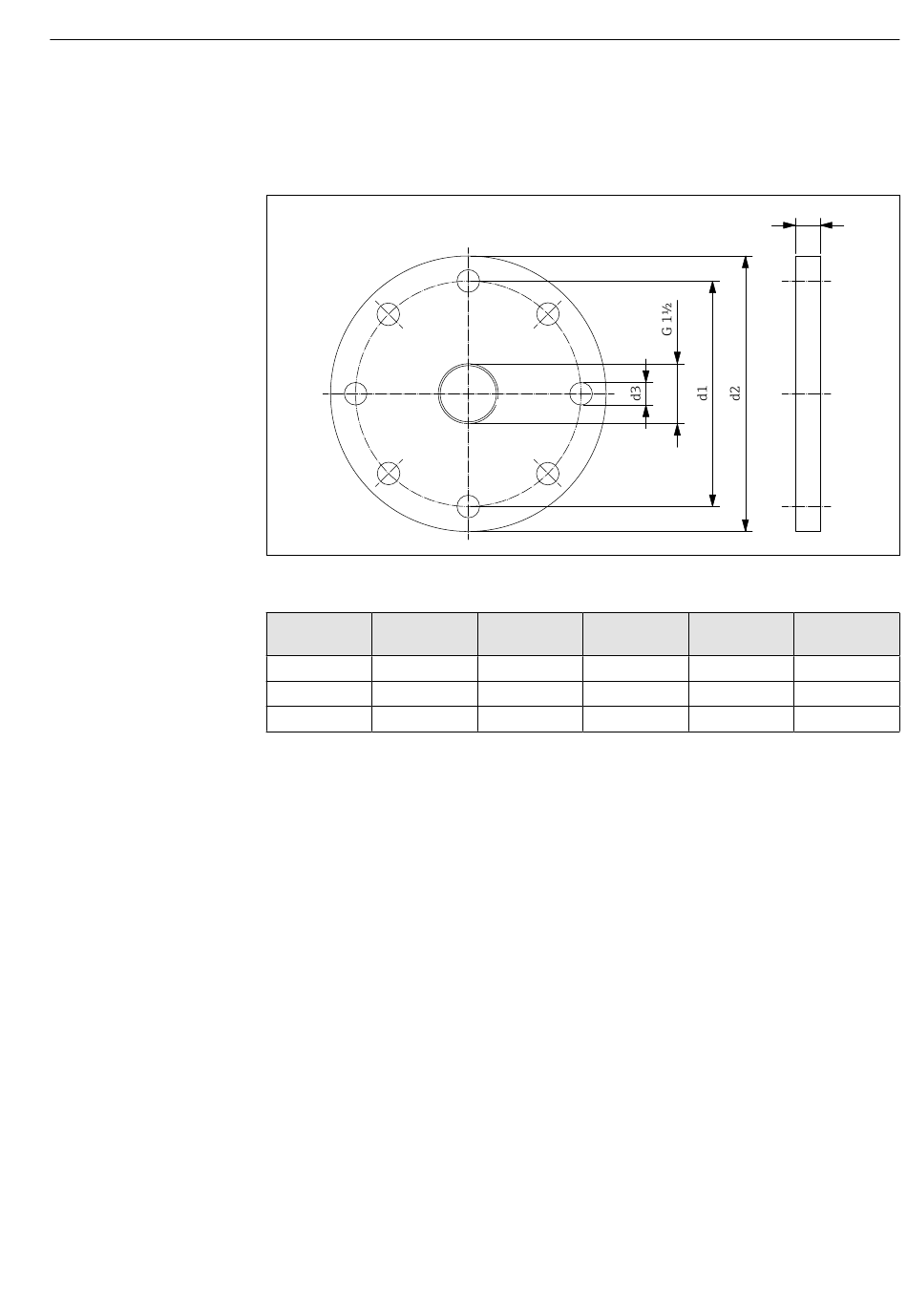

45 Abmessungen Montageflansch (Anschlussmaße nach DIN EN 1092-1)
Flansch d1
mm (in)
DN40 PN40 110 (4.33)
DN50 PN16 125 (4.92)
DN100 PN16 180 (7.09)
• Anschlussmaße nach DIN EN 1092-1
• Material: 316Ti (1.4571)
• Gewicht: DN40 ca. 2,3 kg (5.07 lb) ... DN100 ca. 5,8 kg (12.79 lb)
• Montageschrauben und Dichtung: kundenseitig beistellen
• Bestellnummer:
- 71006348 (DN40 PN40, Rp 1½)
- 71108383 (DN40 PN40, Rp 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werk-
stoffzeugnis mediumberührte Teile)
- 71381884 (DN40 PN40, G 1½)
- 71381885 (DN40 PN40, G 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoff-
zeugnis mediumberührte Teile)
- 71006350 (DN50 PN16, Rp 1½)
- 71108388 (DN50 PN16, Rp 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werk-
stoffzeugnis mediumberührte Teile)
- 71381887 (DN50 PN16, G 1½)
- 71381888 (DN50 PN16, G 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoff-
zeugnis mediumberührte Teile)
- 71006352 (DN100 PN16, Rp 1½)
- 71108390 (DN100 PN16, Rp 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werk-
stoffzeugnis mediumberührte Teile)
- 71381890 (DN100 PN16, G 1½)
- 71381891 (DN100 PN16, G 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werk-
stoffzeugnis mediumberührte Teile)
d2 d3
mm (in) mm (in)
150 (5.91) 18 (0.71)
165 (6.50) 18 (0.71)
220 (8.66) 18 (0.71)
Zubehör
D
0000000291
D Bohrungen
mm (in)
18 (0.71) 4
18 (0.71) 4
20 (0.79) 8
