5.2.2 Prozessunberührende Montage
Bei einer mikrowellenundurchlässigen Prozesswand (beispielsweise metallische Behäl-
terwand) erfolgt die Montage vor mikrowellendurchlässigen Fenstern wie beispielsweise
Kunststoffstopfen, Keramikscheiben oder Schauglasarmaturen.
Montage vor mikrowellendurchlässigen Stopfen Typ FAR54
‣ Stopfen montieren. → TI01371F
‣ Gerät in geeigneter Weise vor dem Stopfen montieren, beispielsweise mit Montage-
schelle an bestehenden Anlageteilen.

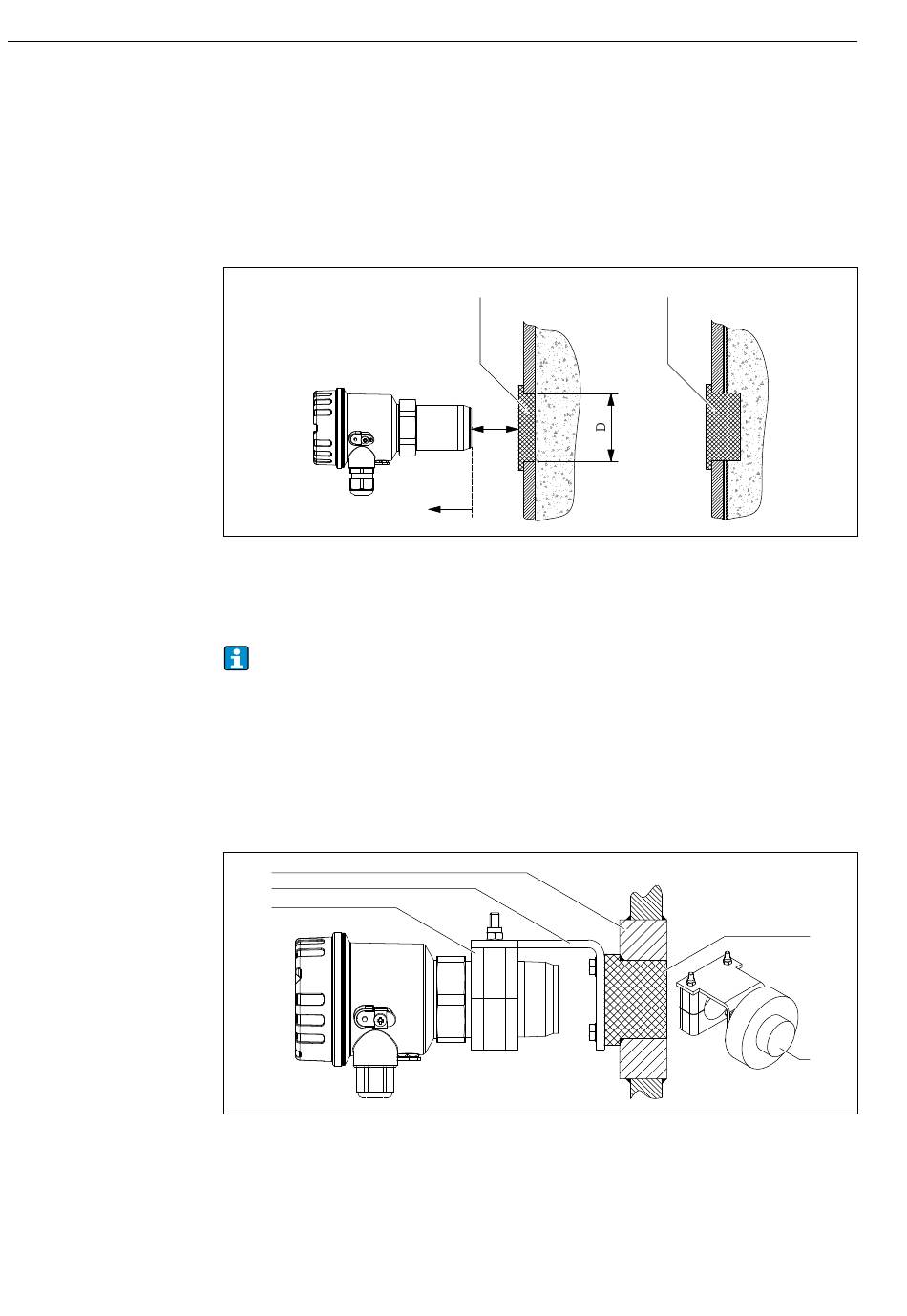

9 Montage vor mikrowellenundurchlässiger Prozesswand
1 Mikrowellendurchlässiger Stopfen
2 Mikrowellendurchlässiger Stopfen bei Kondensatbildung an der Prozessinnenwand
• Maximale Temperatur T am Geräteanschluss beachten. → 59
• Gefahr von Kondensatbildung an der Prozessinnenwand → Stopfen 2
• A minimieren → Signalabschwächungen minimieren
• Einbauhinweise in der zugehörigen Technischen Information beachten.
• Passende Stopfen vom Typ FAR54 → 51
Montage mit Einschweißadapter mit Montagearm
‣ Adapter frontbündig mit der Behälterinnenwand einschweißen.
‣ Montagearm mit dem Stopfen am Einschweißadapter festschrauben.
‣ Gerät mit der beiliegenden Montageschelle am Montagearm montieren.
3
2
1
10 Einschweißadapter mit Montagearm. Maßeinheit mm (in)
1 Montageschelle (Aluminium oder Kunststoff)
2 Montagearm
3 Einschweißadapter
4 Stopfen (frontbündig mit Einschweißadapter)
5 Stopfen (in den Prozess hineinragend, bei Kondensatbildung an der Behälterinnenwand)
1
A
T
Solimotion FTR20
2
0000000191
4
5
0000000199
