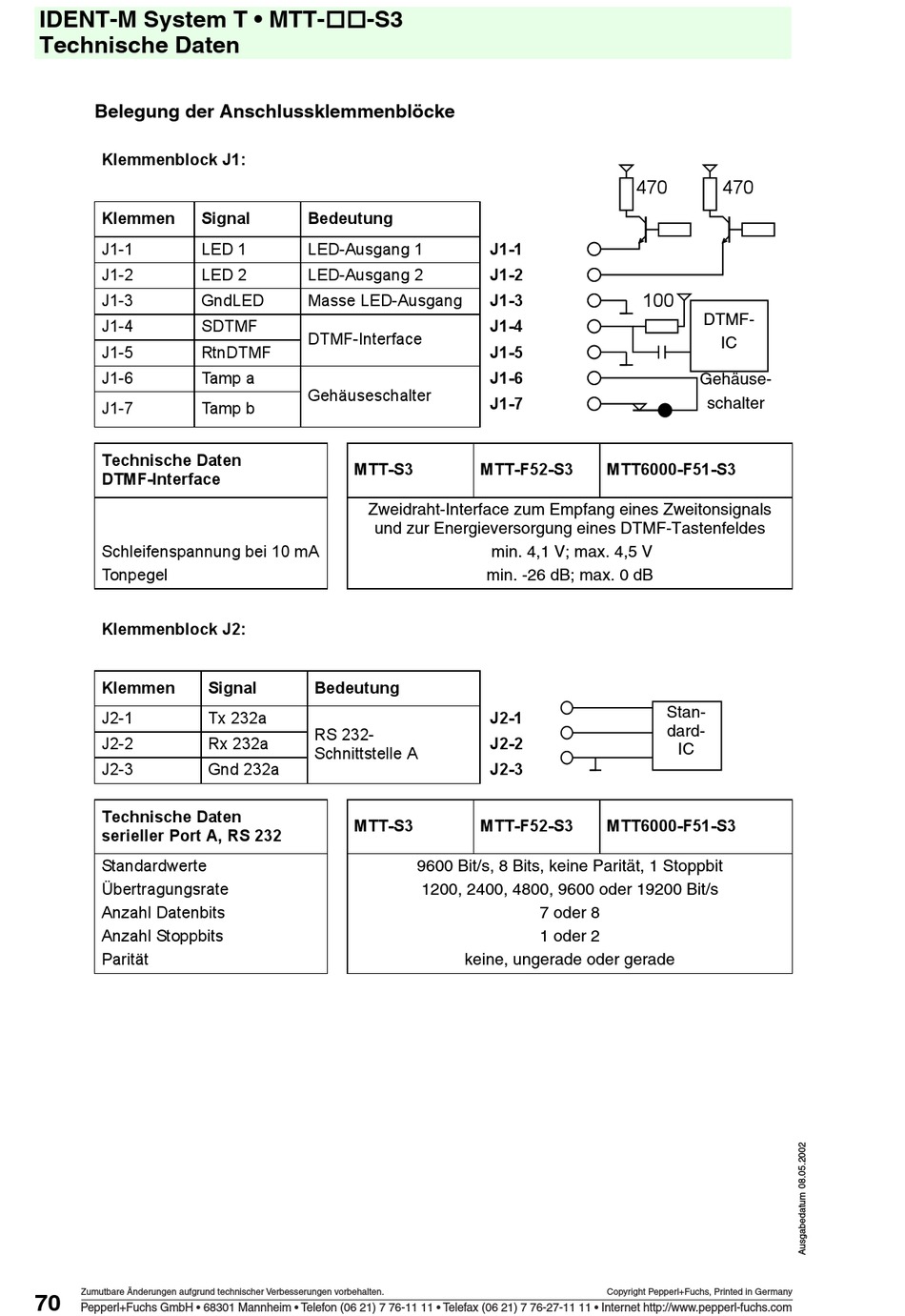

IDENT-M System T • MTT-!!-S3
Technische Daten
Belegung der Anschlussklemmenblöcke
Klemmenblock J1:
Klemmen
Signal
J1-1
LED 1
J1-2
LED 2
J1-3
GndLED
J1-4
SDTMF
J1-5
RtnDTMF
J1-6
Tamp a
J1-7
Tamp b
Technische Daten
DTMF-Interface
Schleifenspannung bei 10 mA
Tonpegel
Klemmenblock J2:
Klemmen
J2-1
J2-2
J2-3
Technische Daten
serieller Port A, RS 232
Standardwerte
Übertragungsrate
Anzahl Datenbits
Anzahl Stoppbits
Parität
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
70
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
Bedeutung
LED-Ausgang 1
LED-Ausgang 2
Masse LED-Ausgang
DTMF-Interface
Gehäuseschalter
MTT-S3
Zweidraht-Interface zum Empfang eines Zweitonsignals
und zur Energieversorgung eines DTMF-Tastenfeldes
Signal
Bedeutung
Tx 232a
RS 232-
Rx 232a
Schnittstelle A
Gnd 232a
MTT-S3
J1-1
J1-2
J1-3
J1-4
J1-5
J1-6
J1-7
MTT-F52-S3
min. 4,1 V; max. 4,5 V
min. -26 dB; max. 0 dB
J2-1
J2-2
J2-3
MTT-F52-S3
9600 Bit/s, 8 Bits, keine Parität, 1 Stoppbit
1200, 2400, 4800, 9600 oder 19200 Bit/s
7 oder 8
1 oder 2
keine, ungerade oder gerade
470
470
100
DTMF-
IC
Gehäuse-
schalter
MTT6000-F51-S3
Stan-
dard-
IC
MTT6000-F51-S3
Copyright Pepperl+Fuchs, Printed in Germany
