IDENT-M System T • MTT-!!-S3
Installation
5.4
Anschluss des Gerätes
Arbeiten unter Spannung und der Anschluss an das Netz dürfen nur
durch entsprechend geschultes Fachpersonal erfolgen.
Stellen Sie vor dem Anschluss des Gerätes sicher, dass die Netzspan-
nung mit dem angegebenen Wert auf dem Typenschild übereinstimmt.
In der Nähe des Schreib-/Lesegerätes muss eine Netztrennvorrichtung
installiert und als Trennvorrichtung für das MTT-
net sein.
Vor der Durchführung von elektrischen Anschluss- und Servicearbeiten
ist das Gerät von allen Spannungsquellen zu trennen.
Warten Sie mindestens 1 Minute nach dem Trennen aller Spannungs-
quellen, bevor Sie eine Leiterplatte entfernen. Anderenfalls kann die
Geräteelektronik beschädigt werden.
5.4.1 Anschließen
Nach Entfernen des Gehäusedeckels sind alle für den Geräteanschluss benötigten
Komponenten frei zugänglich.
Die Lage der Anschlussklemmen entnehmen Sie bitte nachfolgender Abbildung:
J1
Erdungsklemmen

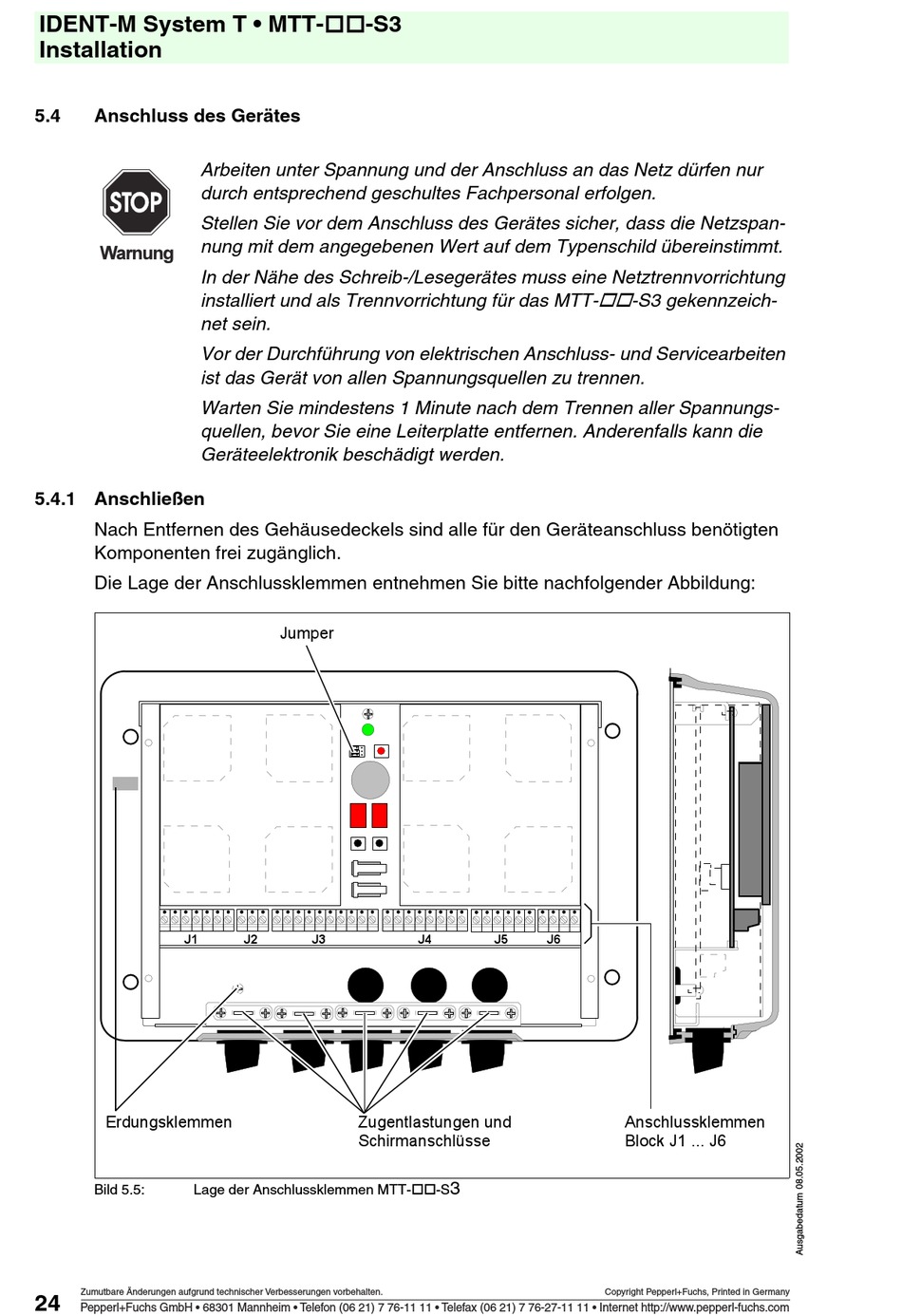

Bild 5.5:
Lage der Anschlussklemmen MTT-!!-S
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
24
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
Jumper
J2
J3
Zugentlastungen und
Schirmanschlüsse
J4
J5
J6
3
!!
-S3 gekennzeich-
Anschlussklemmen
Block J1 ... J6
