IDENT-M System T • MTT-!!-S3
Installation

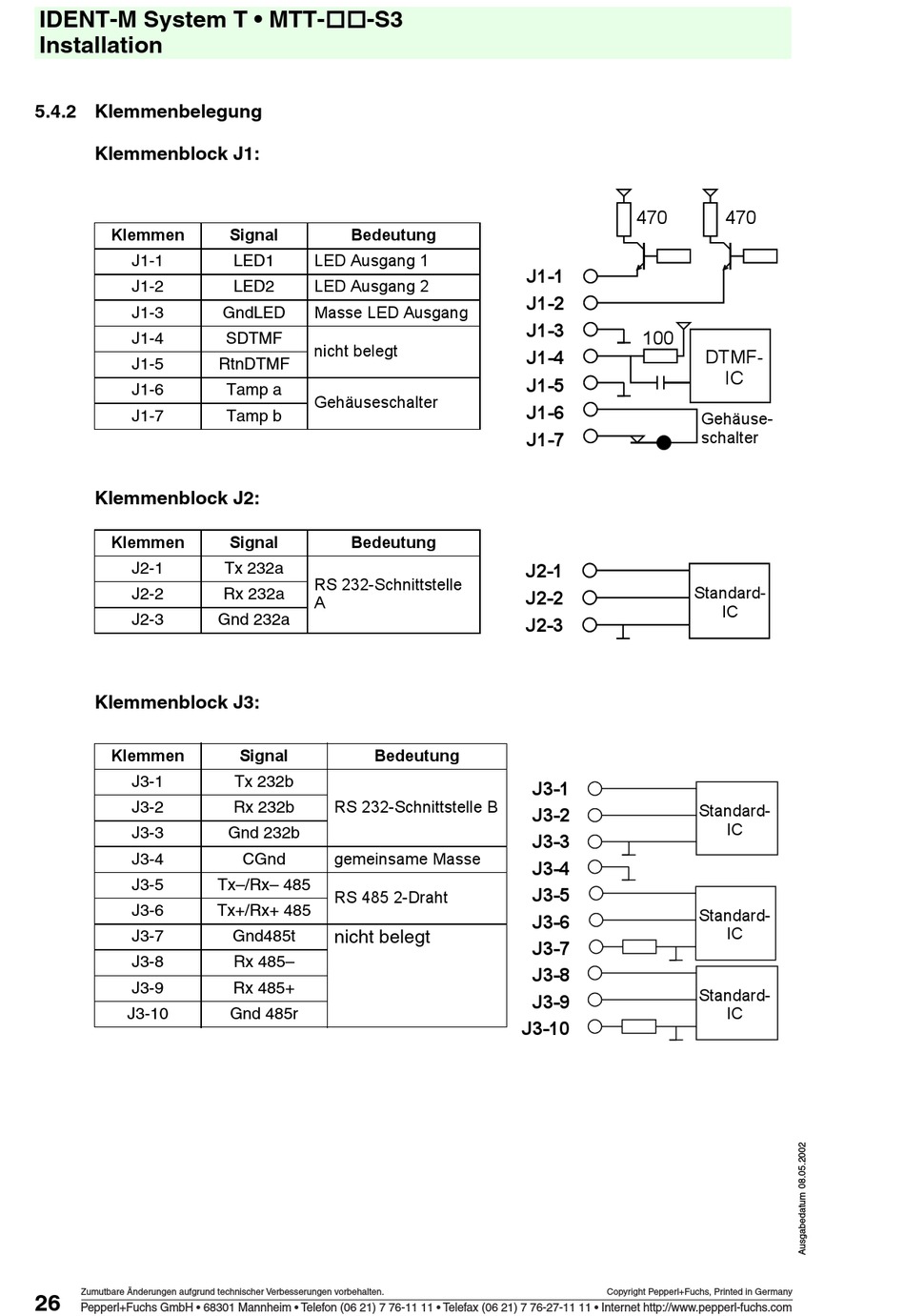

5.4.2 Klemmenbelegung
Klemmenblock J1:
Klemmen
J1-1
J1-2
J1-3
J1-4
J1-5
J1-6
J1-7
Klemmenblock J2:
Klemmen
J2-1
J2-2
J2-3
Klemmenblock J3:
Klemmen
J3-1
J3-2
J3-3
J3-4
J3-5
J3-6
J3-7
J3-8
J3-9
J3-10
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
26
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
Signal
Bedeutung
LED Ausgang 1
LED1
LED Ausgang 2
LED2
Masse LED Ausgang
GndLED
SDTMF
nicht belegt
RtnDTMF
Tamp a
Gehäuseschalter
Tamp b
Signal
Bedeutung
Tx 232a
RS 232-Schnittstelle
Rx 232a
A
Gnd 232a
Signal
Bedeutung
Tx 232b
RS 232-Schnittstelle B
Rx 232b
Gnd 232b
gemeinsame Masse
CGnd
Tx–/Rx– 485
RS 485 2-Draht
Tx+/Rx+ 485
Gnd485t
nicht belegt
Rx 485–
Rx 485+
Gnd 485r
470
J1-1
J1-2
J1-3
100
J1-4
J1-5
J1-6
J1-7
J2-1
J2-2
J2-3
J3-1
J3-2
J3-3
J3-4
J3-5
J3-6
J3-7
J3-8
J3-9
J3-10
Copyright Pepperl+Fuchs, Printed in Germany
470
DTMF-
IC
Gehäuse-
schalter
Standard-
IC
Standard-
IC
Standard-
IC
Standard-
IC
