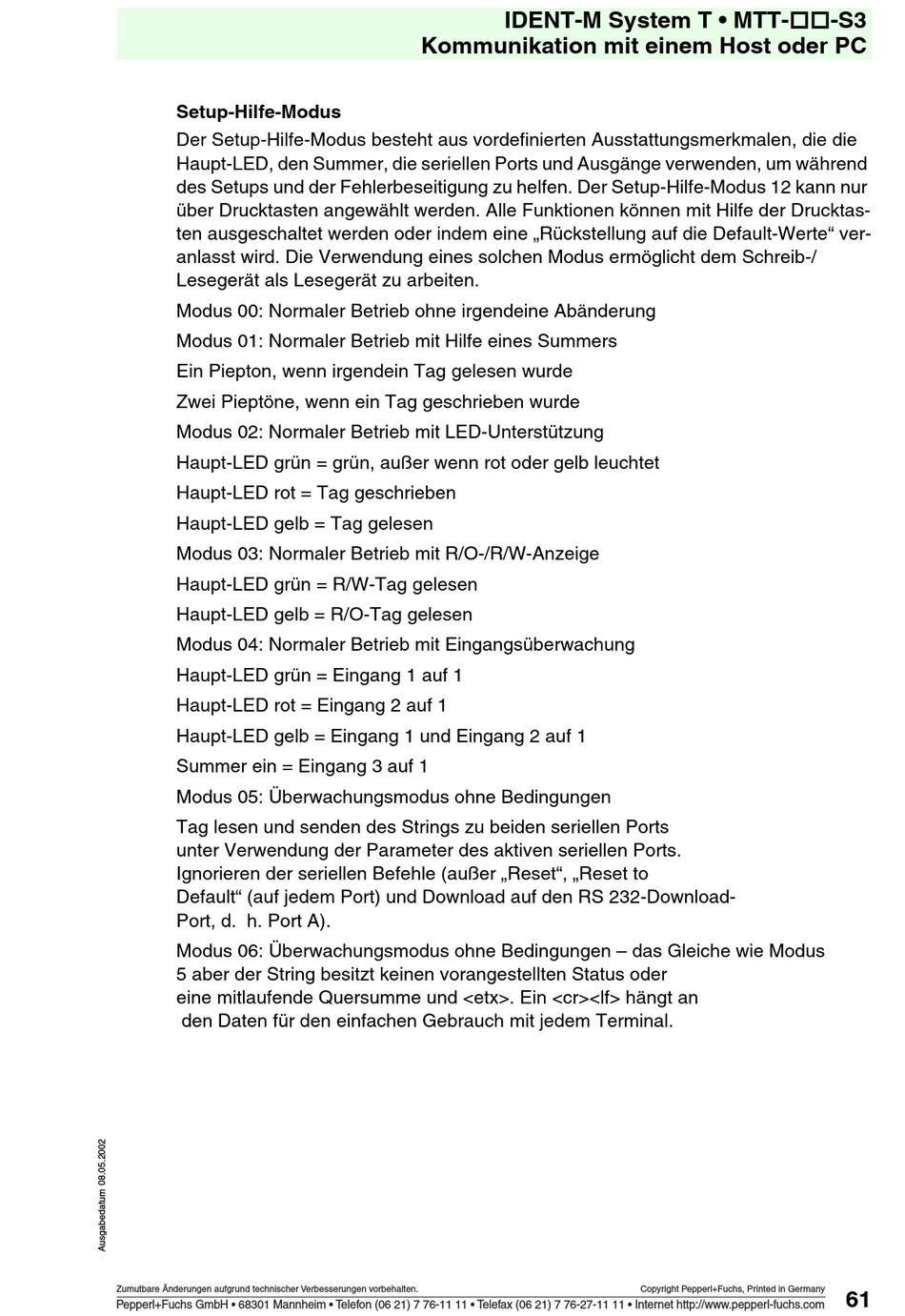

Setup-Hilfe-Modus
Der Setup-Hilfe-Modus besteht aus vordefinierten Ausstattungsmerkmalen, die die
Haupt-LED, den Summer, die seriellen Ports und Ausgänge verwenden, um während
des Setups und der Fehlerbeseitigung zu helfen. Der Setup-Hilfe-Modus 12 kann nur
über Drucktasten angewählt werden. Alle Funktionen können mit Hilfe der Drucktas-
ten ausgeschaltet werden oder indem eine „Rückstellung auf die Default-Werte" ver-
anlasst wird. Die Verwendung eines solchen Modus ermöglicht dem Schreib-/
Lesegerät als Lesegerät zu arbeiten.
Modus 00: Normaler Betrieb ohne irgendeine Abänderung
Modus 01: Normaler Betrieb mit Hilfe eines Summers
Ein Piepton, wenn irgendein Tag gelesen wurde
Zwei Pieptöne, wenn ein Tag geschrieben wurde
Modus 02: Normaler Betrieb mit LED-Unterstützung
Haupt-LED grün = grün, außer wenn rot oder gelb leuchtet
Haupt-LED rot = Tag geschrieben
Haupt-LED gelb = Tag gelesen
Modus 03: Normaler Betrieb mit R/O-/R/W-Anzeige
Haupt-LED grün = R/W-Tag gelesen
Haupt-LED gelb = R/O-Tag gelesen
Modus 04: Normaler Betrieb mit Eingangsüberwachung
Haupt-LED grün = Eingang 1 auf 1
Haupt-LED rot = Eingang 2 auf 1
Haupt-LED gelb = Eingang 1 und Eingang 2 auf 1
Summer ein = Eingang 3 auf 1
Modus 05: Überwachungsmodus ohne Bedingungen
Tag lesen und senden des Strings zu beiden seriellen Ports
unter Verwendung der Parameter des aktiven seriellen Ports.
Ignorieren der seriellen Befehle (außer „Reset", „Reset to
Default" (auf jedem Port) und Download auf den RS 232-Download-
Port, d. h. Port A).
Modus 06: Überwachungsmodus ohne Bedingungen – das Gleiche wie Modus
5 aber der String besitzt keinen vorangestellten Status oder
eine mitlaufende Quersumme und <etx>. Ein <cr><lf> hängt an
den Daten für den einfachen Gebrauch mit jedem Terminal.
