Verwenden Sie für alle Geräteanschlüsse nur geschirmte Kabel. Verbinden Sie die
Kabelschirme mit der Gehäusemasse des Schreib-/Lesegerätes, und damit auch mit
Erde, indem Sie das Schirmgeflecht und/oder die Schirmfolie zusammen mit dem Ka-
bel unter den Zugentlastungen festklemmen.
Kabelmantel

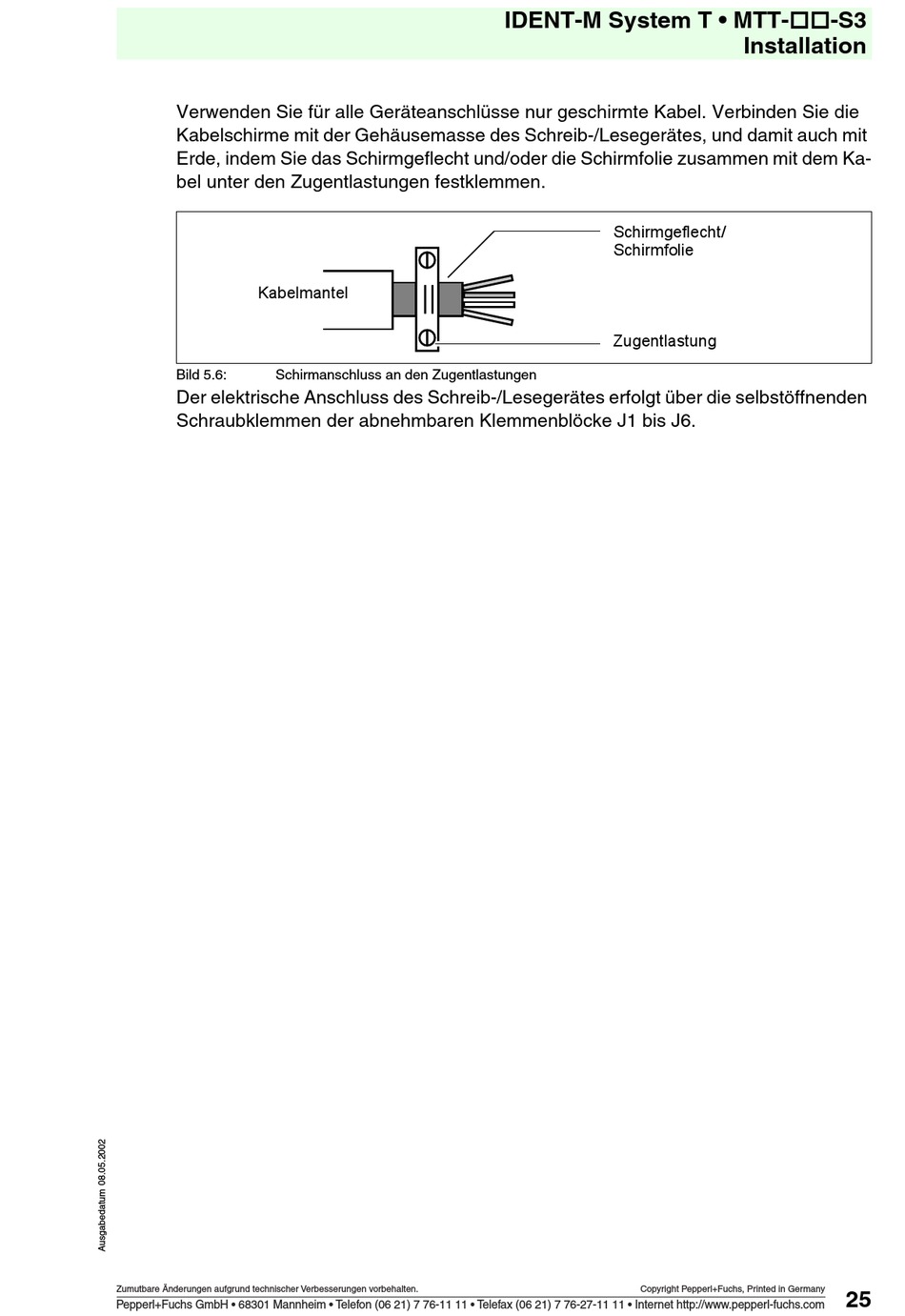

Bild 5.6:
Schirmanschluss an den Zugentlastungen
Der elektrische Anschluss des Schreib-/Lesegerätes erfolgt über die selbstöffnenden
Schraubklemmen der abnehmbaren Klemmenblöcke J1 bis J6.
