IDENT-M System T • MTT-!!-S3
Installation

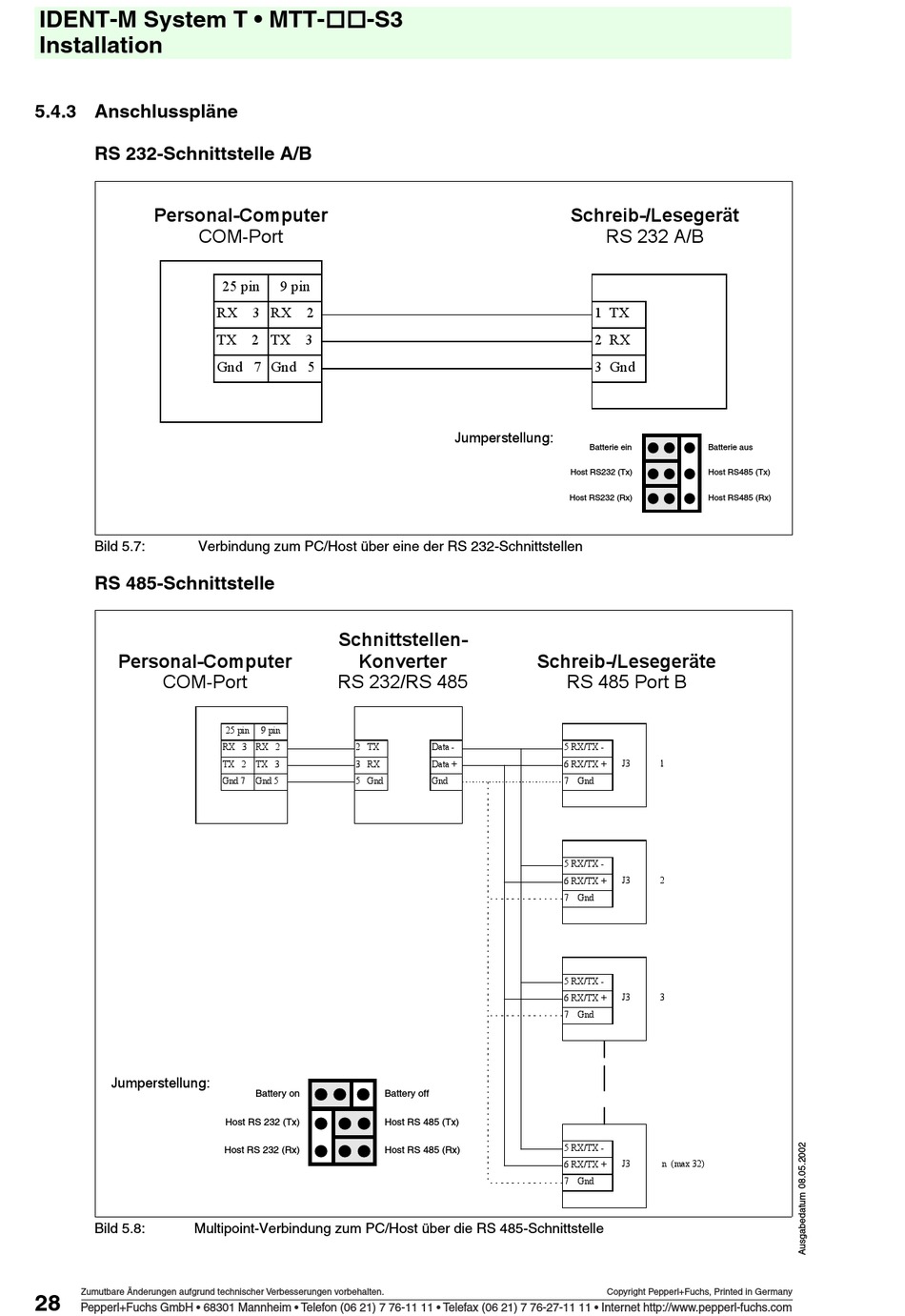

5.4.3 Anschlusspläne
RS 232-Schnittstelle A/B
Personal-Computer
COM-Port
Bild 5.7:
Verbindung zum PC/Host über eine der RS 232-Schnittstellen
RS 485-Schnittstelle
Personal-Computer
COM-Port
Jumperstellung:
Bild 5.8:
Multipoint-Verbindung zum PC/Host über die RS 485-Schnittstelle
