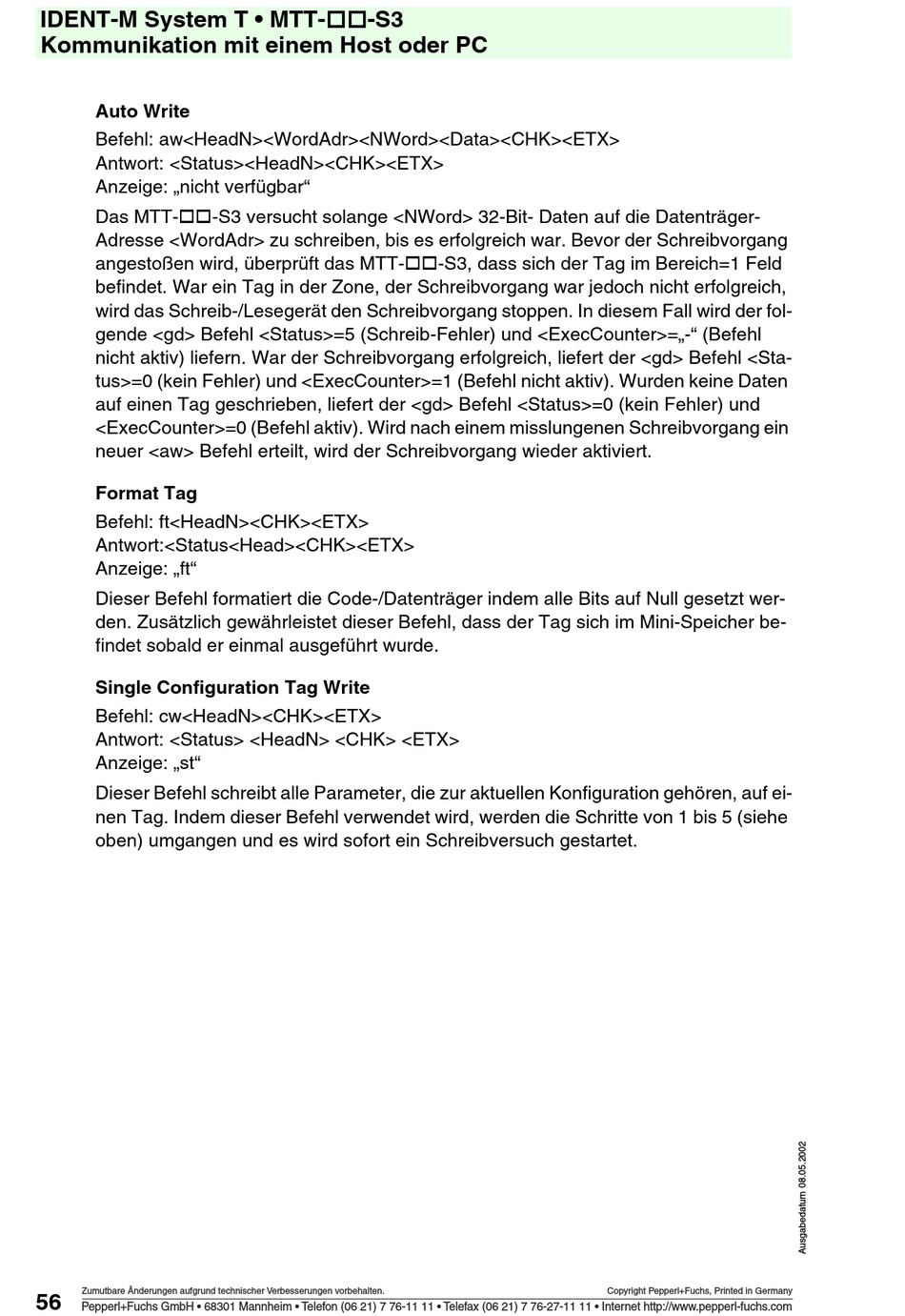

IDENT-M System T • MTT-!!-S3
Kommunikation mit einem Host oder PC
Auto Write
Befehl: aw<HeadN><WordAdr><NWord><Data><CHK><ETX>
Antwort: <Status><HeadN><CHK><ETX>
Anzeige: „nicht verfügbar"
Das MTT-!!-S3 versucht solange <NWord> 32-Bit- Daten auf die Datenträger-
Adresse <WordAdr> zu schreiben, bis es erfolgreich war. Bevor der Schreibvorgang
angestoßen wird, überprüft das MTT-!!-S3, dass sich der Tag im Bereich=1 Feld
befindet. War ein Tag in der Zone, der Schreibvorgang war jedoch nicht erfolgreich,
wird das Schreib-/Lesegerät den Schreibvorgang stoppen. In diesem Fall wird der fol-
gende <gd> Befehl <Status>=5 (Schreib-Fehler) und <ExecCounter>=„-" (Befehl
nicht aktiv) liefern. War der Schreibvorgang erfolgreich, liefert der <gd> Befehl <Sta-
tus>=0 (kein Fehler) und <ExecCounter>=1 (Befehl nicht aktiv). Wurden keine Daten
auf einen Tag geschrieben, liefert der <gd> Befehl <Status>=0 (kein Fehler) und
<ExecCounter>=0 (Befehl aktiv). Wird nach einem misslungenen Schreibvorgang ein
neuer <aw> Befehl erteilt, wird der Schreibvorgang wieder aktiviert.
Format Tag
Befehl: ft<HeadN><CHK><ETX>
Antwort:<Status<Head><CHK><ETX>
Anzeige: „ft"
Dieser Befehl formatiert die Code-/Datenträger indem alle Bits auf Null gesetzt wer-
den. Zusätzlich gewährleistet dieser Befehl, dass der Tag sich im Mini-Speicher be-
findet sobald er einmal ausgeführt wurde.
Single Configuration Tag Write
Befehl: cw<HeadN><CHK><ETX>
Antwort: <Status> <HeadN> <CHK> <ETX>
Anzeige: „st"
Dieser Befehl schreibt alle Parameter, die zur aktuellen Konfiguration gehören, auf ei-
nen Tag. Indem dieser Befehl verwendet wird, werden die Schritte von 1 bis 5 (siehe
oben) umgangen und es wird sofort ein Schreibversuch gestartet.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
56
