Pepperl+Fuchs Ident-M MTT-S3 Handbuch Seite 29

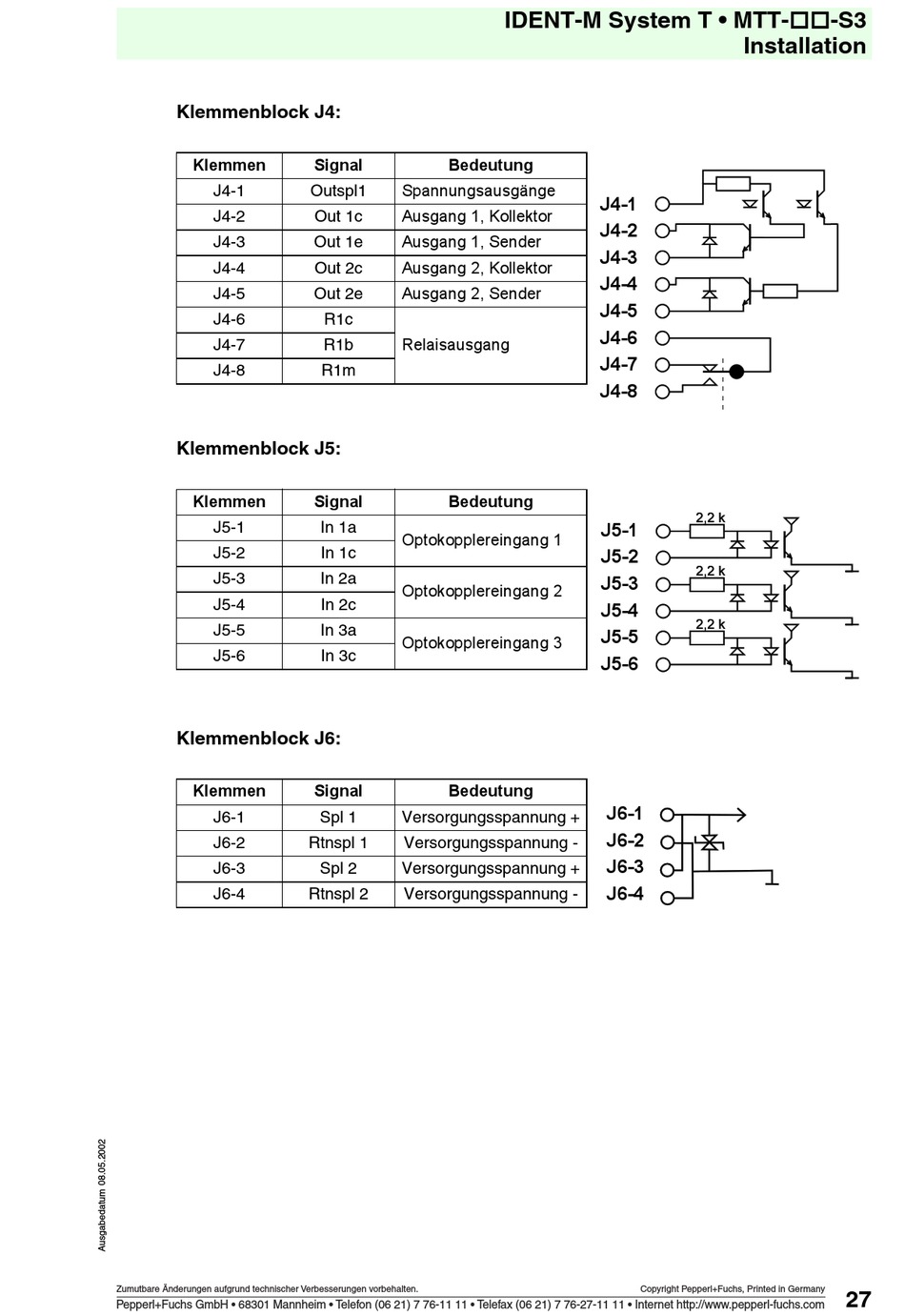

Klemmenblock J4:
Klemmen
J4-1
J4-2
J4-3
J4-4
J4-5
J4-6
J4-7
J4-8
Klemmenblock J5:
Klemmen
J5-1
J5-2
J5-3
J5-4
J5-5
J5-6
Klemmenblock J6:
Klemmen
J6-1
J6-2
J6-3
J6-4
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
Signal Bedeutung
Spannungsausgänge
Outspl1
Ausgang 1, Kollektor
Out 1c
Ausgang 1, Sender
Out 1e
Ausgang 2, Kollektor
Out 2c
Ausgang 2, Sender
Out 2e
R1c
Relaisausgang
R1b
R1m
Signal Bedeutung
In 1a
Optokopplereingang 1
In 1c
In 2a
Optokopplereingang 2
In 2c
In 3a
Optokopplereingang 3
In 3c
Signal Bedeutung
Spl 1 Versorgungsspannung +
Rtnspl 1 Versorgungsspannung -
Spl 2 Versorgungsspannung +
Rtnspl 2 Versorgungsspannung -
IDENT-M System T • MTT-!!-S3
J4-1
J4-2
J4-3
J4-4
J4-5
J4-6
J4-7
J4-8
J5-1
J5-2
J5-3
J5-4
J5-5
J5-6
J6-1
J6-2
J6-3
J6-4
Copyright Pepperl+Fuchs, Printed in Germany
Installation
27
