Schreib- und Lesebereiche
Der Lesebereich ist abhängig von den folgenden Einstellungen für die Ausrichtung
der Code- oder Datenträger und der Schreib-/Lesegeräte:
• Empfangsempfindlichkeit (niedrig/hoch) des Schreib-/Lesegerätes
• Eingestellte Lesegeschwindigkeit des Code-/Datenträgers
Folgende Lesebereichseinstellungen sind möglich:
Lesebereich
4
3
2
1
Das Schreiben von Daten auf einen Datenträger ist unabhängig von Empfangsemp-
findlichkeit und Lesegeschwindigkeit.
Der maximale Schreibabstand beträgt bei allen Geräten 0,5 m.
Die beiden folgenden Abbildungen zeigen die Lesebereiche der Schreib-/Lesegeräte:
W
[ m ]
HS
1,0
0,5
1 2
0,0
0,5
1,0
0
0
MTT-S3, MTT-F52-S3

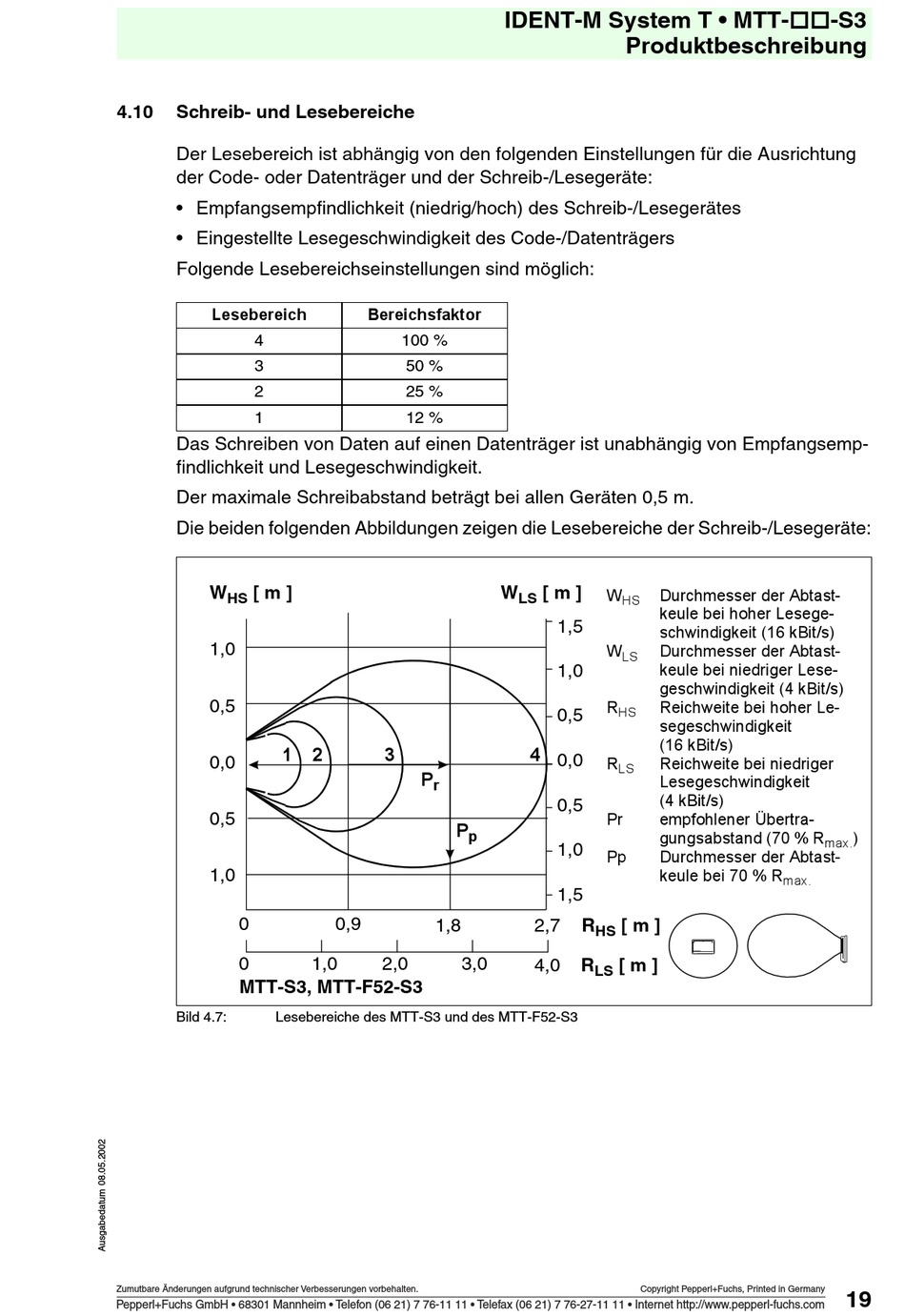

Bild 4.7:
Lesebereiche des MTT-S3 und des MTT-F52-S3
