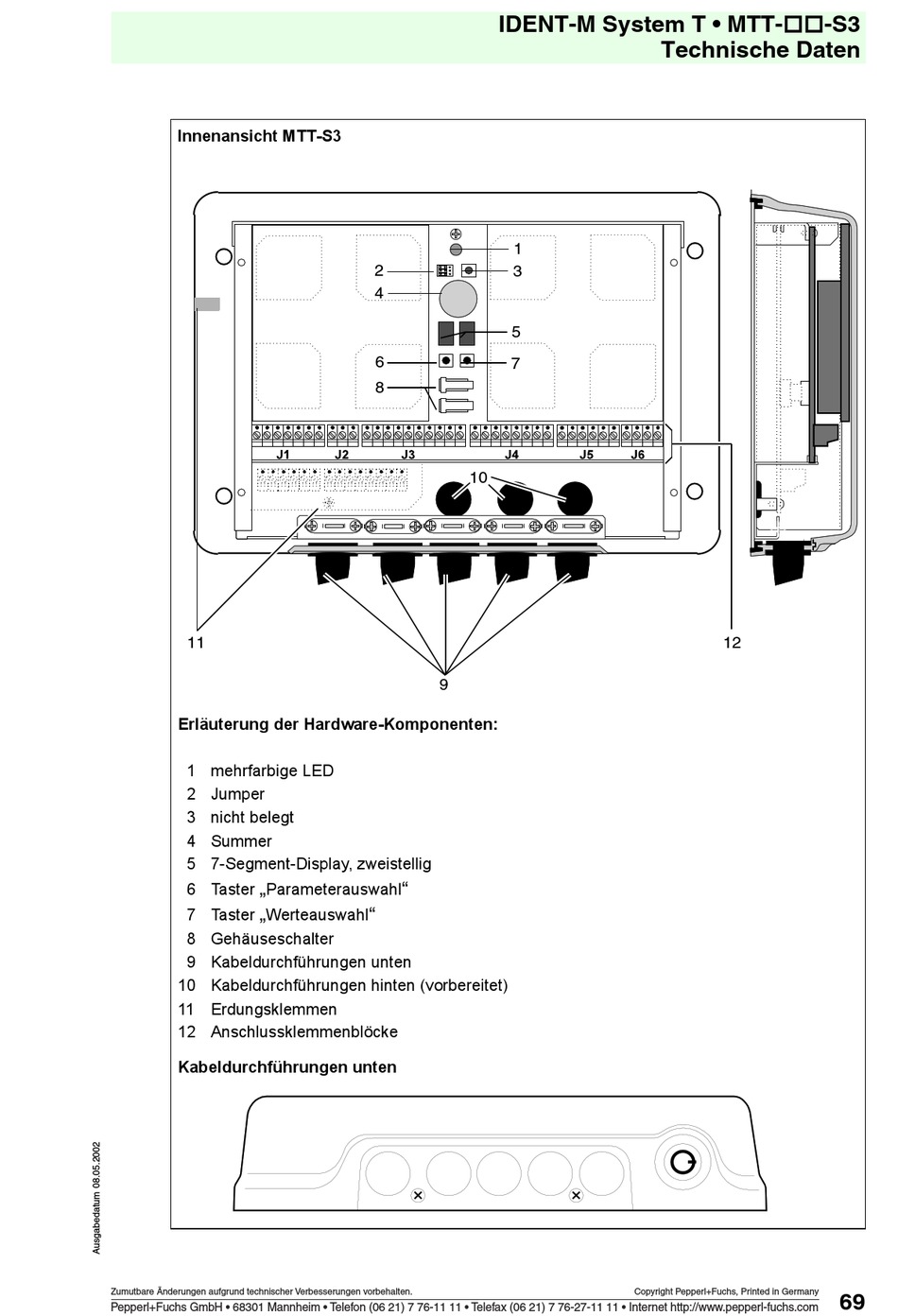

Innenansicht MTT-S3
11
Erläuterung der Hardware-Komponenten:
1 mehrfarbige LED
2 Jumper
3 nicht belegt
4 Summer
5 7-Segment-Display, zweistellig
6 Taster
Parameterauswahl
„
7 Taster
Werteauswahl
„
8 Gehäuseschalter
9 Kabeldurchführungen unten
10 Kabeldurchführungen hinten (vorbereitet)
11 Erdungsklemmen
12 Anschlussklemmenblöcke
Kabeldurchführungen unten
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
IDENT-M System T • MTT-!!-S3
1
2
3
4
5
6
7
8
10
9
"
"
Technische Daten
12
Copyright Pepperl+Fuchs, Printed in Germany
