3.2 Integriertes EtherCAT

Anschluss an das EtherCAT-Netzwerk über X5 (Eingang) und X6 (Ausgang).

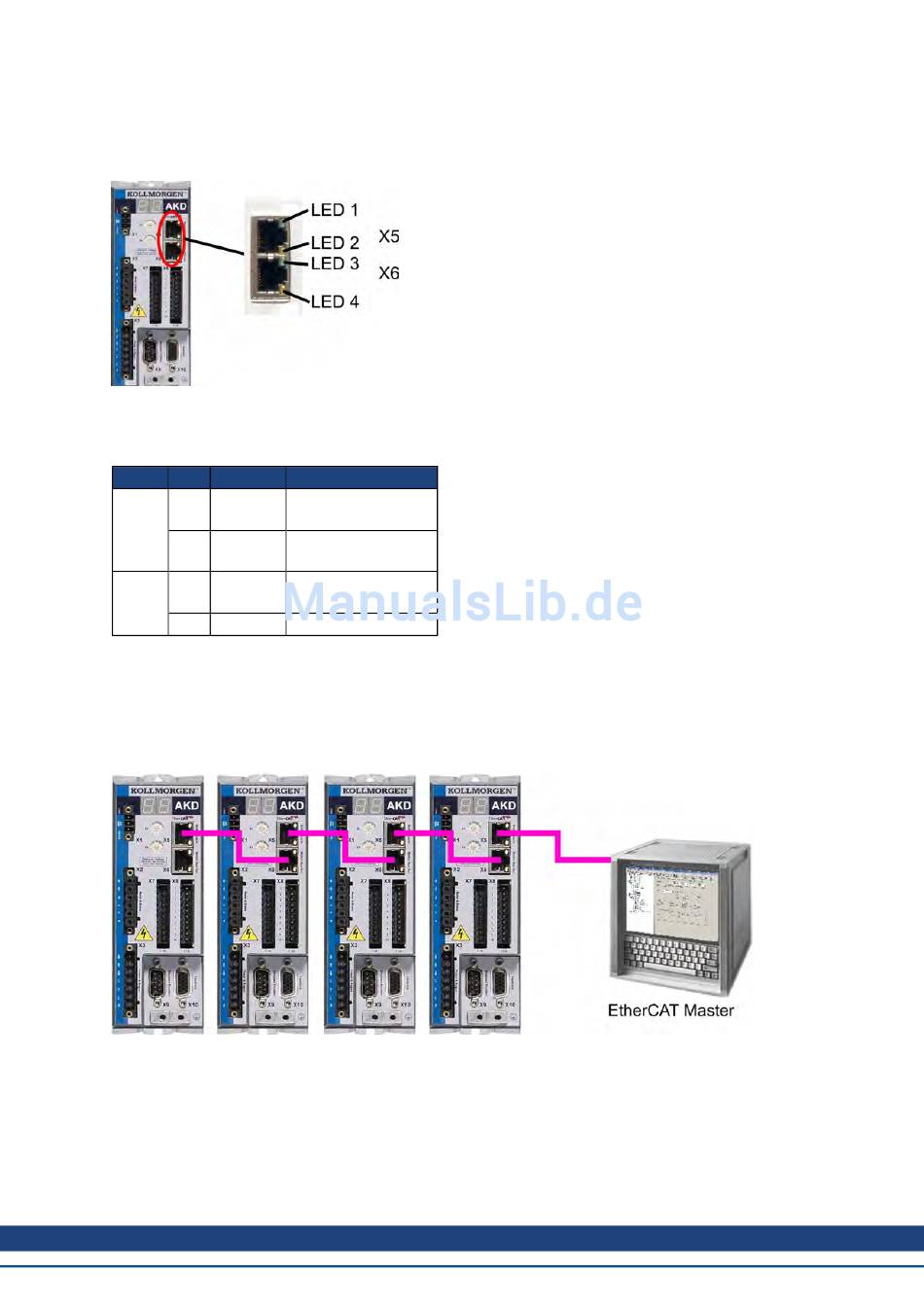

3.2.1 LED-Funktionen

Der Kommunikationsstatus wird durch die integrierten LEDs angezeigt.
Stecker LED Name
X5 LED1 ACT IN
LED2 RUN
X6 LED3 ACT OUT
LED4 -

3.2.2 Anschlusstechnik

Sie können den Anschluss an das EtherCAT-Netzwerk über RJ-45-Steckverbindungen herstellen.
3.2.3 Beispiel für den Netzwerkanschluss
Funktion
EIN = aktiv
AUS = nicht aktiv
EIN = in Betrieb
AUS = nicht in Betrieb
EIN = aktiv
AUS = nicht aktiv
-
AKD EtherCAT | 3 Installation und Inbetriebnahme
Kollmorgen™ | April 2011 13
