1 SmartWire-DT® Gateway EU5C-SWD-CAN
1.4 Wichtige Daten zur Projektierung
1.4.2 Datenübertragungsrate
1.4.3 Gültige Feldbusadressen des Gerätes
10
CANopen SUB-D-
Stecker
1
2
3
4
5
6
7
8
9

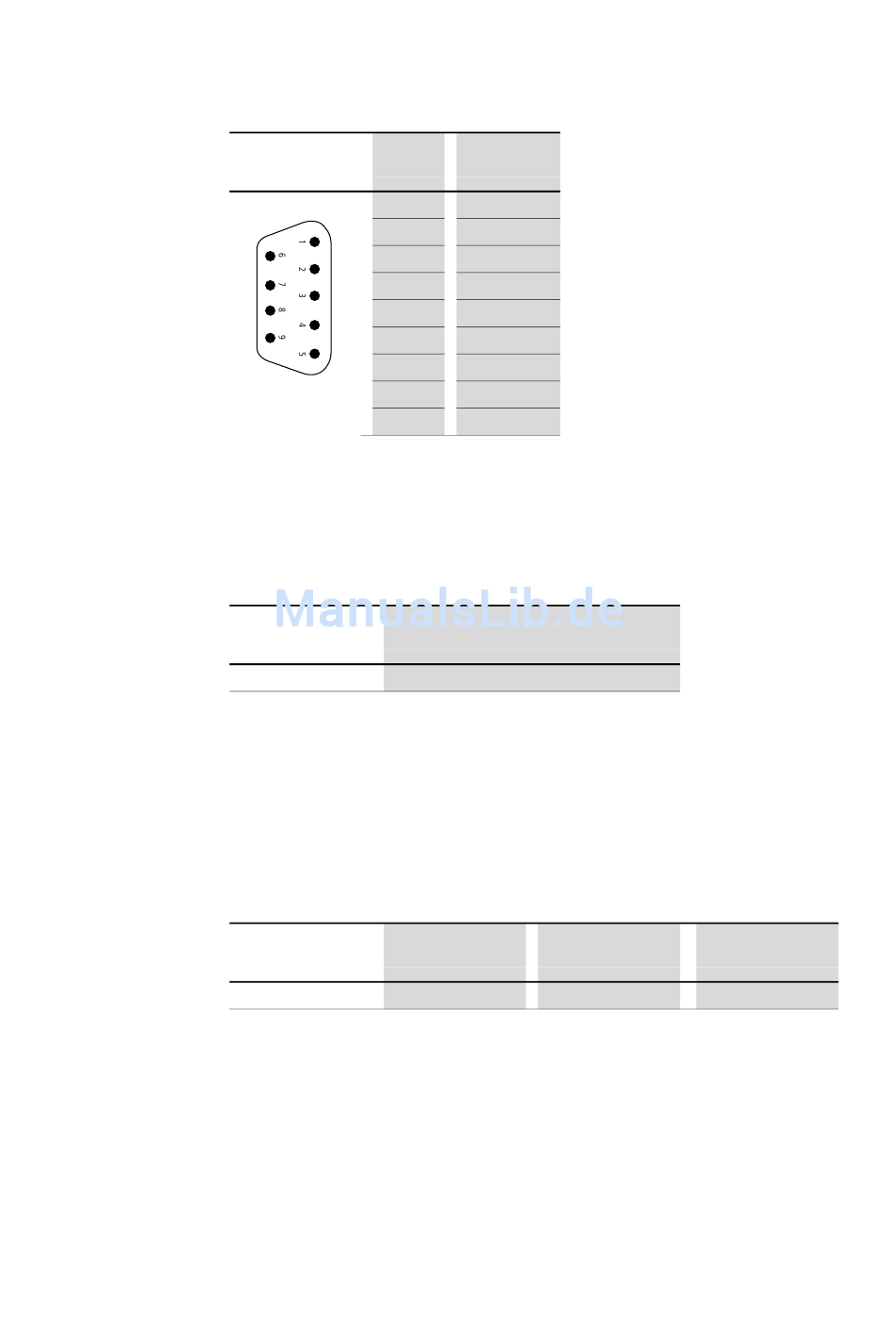

Abbildung 3: Belegung des Anschlusssteckers für CANopen am Gateway
Das Gateway unterstützt den Betrieb an den entsprechenden Feldbus-Mas-
tern bis zu folgender Datenübertragungsrate:
Feldbus Maximale Datenübertragungsrate
in MBit/s
CANopen 1
Die Anpassung an die Datenübertragungsrate des Feldbus-Masters
geschieht automatisch.
Das Gateway EU5C-SWD-CAN verfügt über eine automatische Baudratener-
kennung, die nach dem Einschaltvorgang die am Feldbus verwendete Baud-
rate scannt, und sich dann fest auf diese Baudrate einstellt. Es erfolgt kein
zyklischer Abgleich der verwendeten Baudrate.
Datenbus Adresse
CANopen Node-ID
SmartWire-DT Gateway EU5C-SWD-CAN 01/13 MN120002Z-DE www.eaton.eu
Signal
–
CAN_L
GND
–
–
GND
CAN_H
–
–
Adresseinstellung
mit DIP-Schalter
3 - 8
Gültiger Adressbe-
reich
1 - 32
