7 Was Sie über SmartWire-DT® wissen sollten
58
Leitungsbelegung
Über eine 8-adrige Verbindungsleitung versorgt der SWD-Koordinator die
SWD-Teilnehmer mit Spannung und tauscht Daten aus. SmartWire-DT ist
selbstkonfigurierend und adressiert auf Knopfdruck seine Teilnehmer selbst.

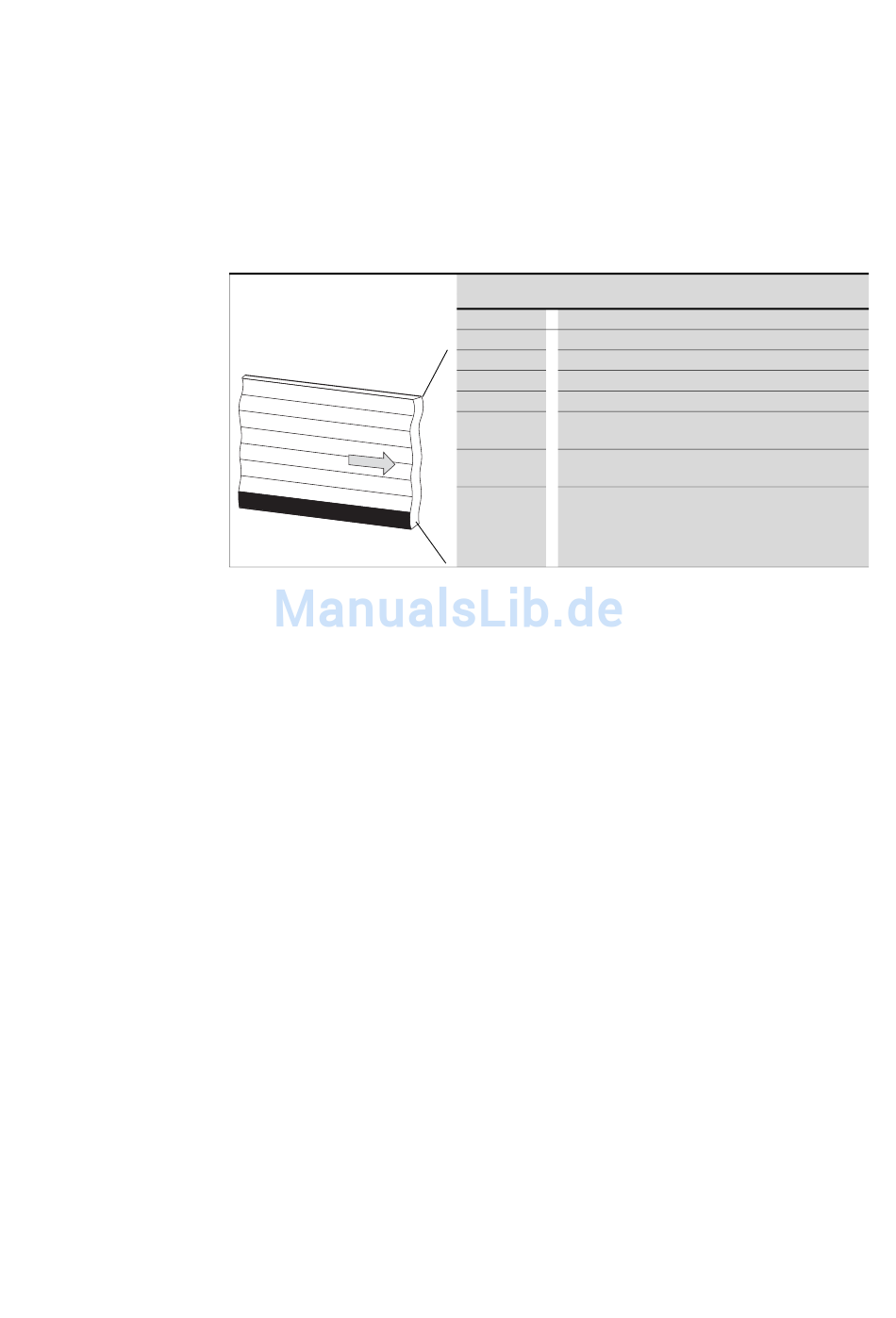

Tabelle 8: Belegung der SmartWire-DT Flachleitung
Die Stromversorgung des SWD-Koordinators und der SWD-Teilnehmer
erfolgt über die Klemmen POW. Die 15-V-Versorgung der SWD-Teilnehmer
U wird aus POW erzeugt.
SWD
Wollen Sie z.B. Schütze, Leistungsschalter oder Motorstarter mit
SmartWire-DT in der Anlage einsetzen, ist eine 24-V-DC-Spannung U
AUX einzuspeisen.
Begriffsdefinition: Komponenten - Elemente - Teilnehmer
Bei den SWD-Komponenten unterscheidet man zwischen SWD-Teilnehmern
und SWD-Elementen.
SWD-Teilnehmer sind alle SWD-Komponenten, die auf eine Anfrage von der
SWD-Koordinator antworten, also Daten austauschen können. Sie erhalten
eine SWD-Teilnehmeradresse.
SWD-Elemente sind passive SWD-Komponenten, die keine Daten austau-
schen, aber für den Betrieb des SmartWire-DT notwendig sind. SWD-Ele-
mente sind beispielsweise Powerfeed-Module, SWD-Leitungen, Adapter
etc. SWD-Elemente erhalten keine SWD-Teilnehmeradressen.
SWD-Universalmodul
Müssen Funktionen einer Anlage nachgerüstet werden, sind die Änderungen
in der Hardwarekonfiguration und die Programmerweiterung in der Regel
sehr aufwendig. Mit einem Universalmodul können Sie zunächst die später
benötigten SWD-Teilnehmer ersetzen. Wird die Anlage dann erweitert, wer-
den anstelle der Universalmodule die vorgesehenen Teilnehmer installiert.
So können Sie alle Teilnehmeradressen beibehalten. Eine ausführliche
Beschreibung zum Anschluss von Universalmodulen finden Sie im Handbuch
"SmartWire-DT Teilnehmer", MN05006001Z-DE.
SmartWire-DT Gateway EU5C-SWD-CAN 01/13 MN120002Z-DE www.eaton.eu
Bedeutung
+24 V DC U , z.B. Schütz-Steuerspannung
AUX
Masse Schütz-Steuerspannung
GND für Geräte-Versorgungsspannung und Datenleitung
Data B Datenleitung B
Data A Datenleitung A
GND für Geräte-Versorgungsspannung und Daten
(Data A, Data B)
SEL Select-Leitung zur automatischen Adressierung der
SmartWire-DT Teilnehmer
+15 V DC U , Geräte-Versorgungsspannung
SWD
an
AUX
