2.8 Diagnoseschnittstelle anschließen
Das SWD-Gateway EU5C-SWD-CAN verfügt auf der Frontseite über eine
serielle Schnittstelle. Mit einer Programmierleitung stellen Sie die Verbin-
dung zum PC her und können mit entsprechender Software folgende Funkti-
onen ausführen:
• Online-Diagnose des SmartWire-DT Strangs mit der Software SWD-
Assist.
• Projektspezifische INI-Datei erzeugen und exportieren.
• Betriebssystem aktualisieren.
Die folgenden Programmierleitungen können verwendet werden:

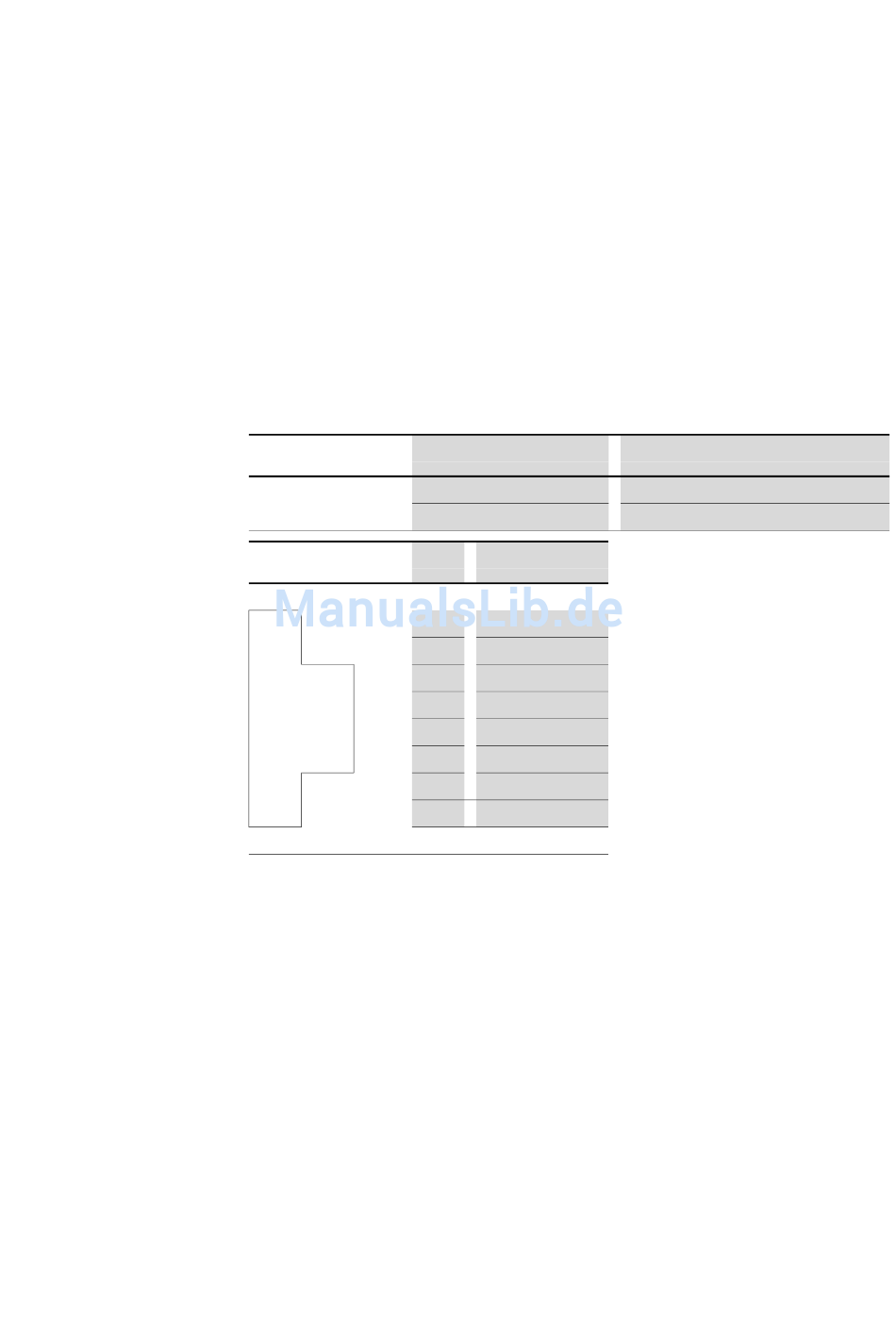

Tabelle 1: Programmierleitung für den Anschluss an einen PC
Gerät Programmierleitung
EU5C-SWD-CAN EU4A-RJ45-CAB1
EU4A-RJ45-USB-CAB1
Pin
8 8
7 7
6 6
5 5
4 4
3 3
2 2
1 1
Abbildung 14: Belegung der seriellen Schnittstelle
SmartWire-DT Gateway EU5C-SWD-CAN 01/13 MN120002Z-DE www.eaton.eu
2.8 Diagnoseschnittstelle anschließen
Baudrate
–
38,4 kBaud
RS232
RxD
–
–
TxD
GND
–
–
–
