2.5 Spannungsversorgung anschließen
GEFAHR

In sicherheitsrelevanten Applikationen muss das Netzgerät zur
Versorgung des SmartWire-DT Systems als PELV-Netzgerät
ausgeführt werden.
GEFAHR

Das Gateway verfügt über einen Verpolungsschutz für die
24-V-DC-POW-Versorgung. Ist das Gateway jedoch über die Dia-
gnoseschnittstelle mit einem geerdeten Gerät verbunden, z.B.
einem PC, so kann bei verpolter Spannungsversorgung das
Gateway zerstört werden!
Die Stromversorgung des Gateways und die Versorgung der SmartWire-DT
Teilnehmer erfolgen über die Klemmen POW. Das Gateway erzeugt aus der
Spannung an POW die 15-V-Versorgungsspannung U
SmartWire-DT Teilnehmer mit einem maximalen Ausgangsstrom von 0,7 A.
Werden auch Lasten oder Schützmodule über den SWD-Strang angeschlos-
sen, werden neben der Geräteversorgungsspannung auch die 24-V-DC-Steu-
erspannung U für die Lasten zugeführt. Dies geschieht über die Klemmen
AUX
AUX.
Beachten Sie die Gesamtstromaufnahme und den Spannungsfall Ihres SWD-
Strangs und projektieren Sie gegebenenfalls zusätzliche Versorgungseinhei-
ten wie Powerfeed-Module. Bei der Berechnung unterstützt Sie das Soft-
wareprogramm SWD-Assist. Es weist Sie zudem automatisch auf den Ein-
satz notwendiger neuer Einspeisemodule hin.
Das Handbuch "SmartWire-DT Das System", MN05006002Z-DE enthält aus-
führliche Berechnungsbeispiele.
24 V DC
0 V
F1 F2
AUX
POW

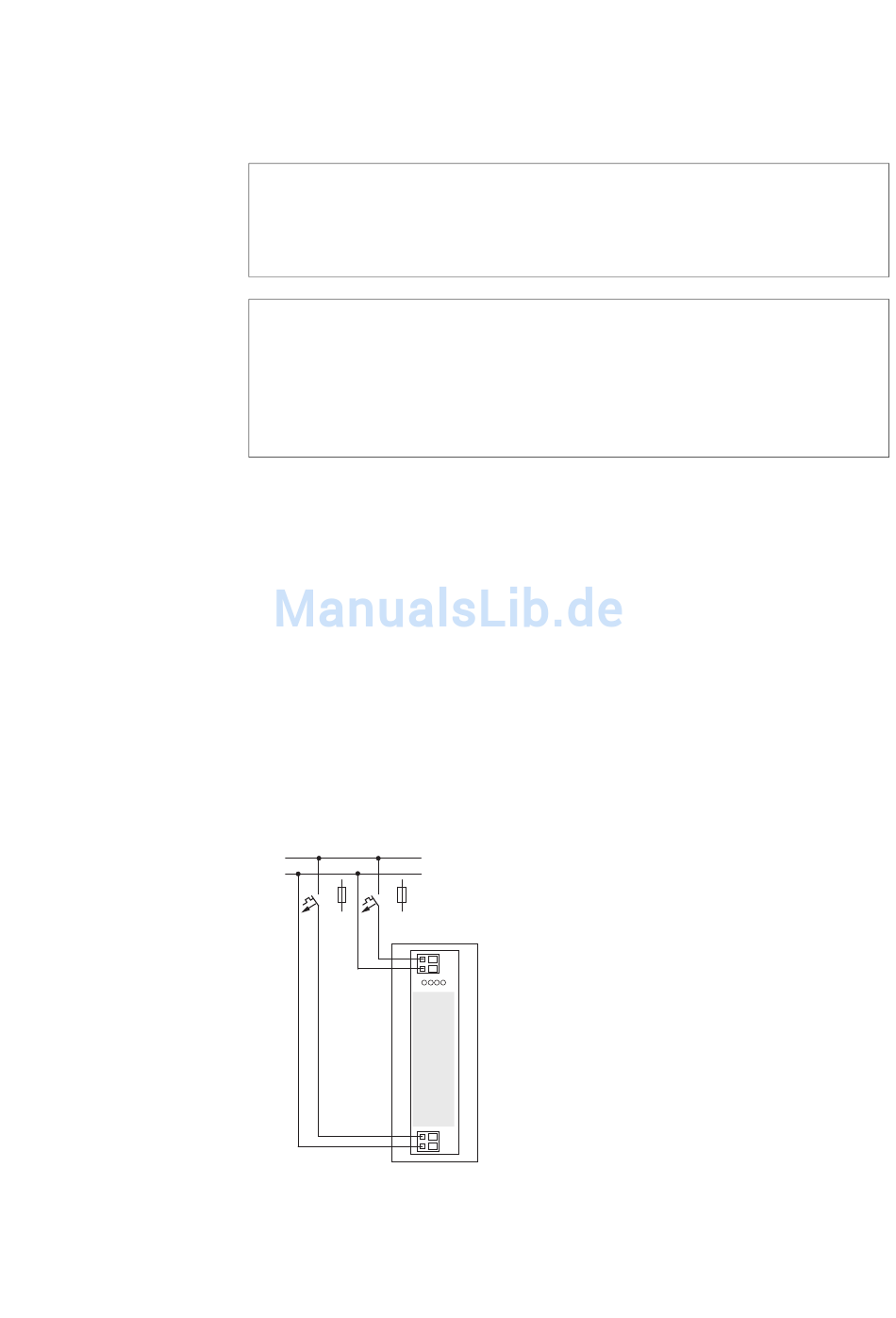

Abbildung 11: Anschluss der Spannungsversorgung
SmartWire-DT Gateway EU5C-SWD-CAN 01/13 MN120002Z-DE www.eaton.eu
2.5 Spannungsversorgung anschließen
24V
0V
24V
0V
2 Installation
für die
SWD
15
