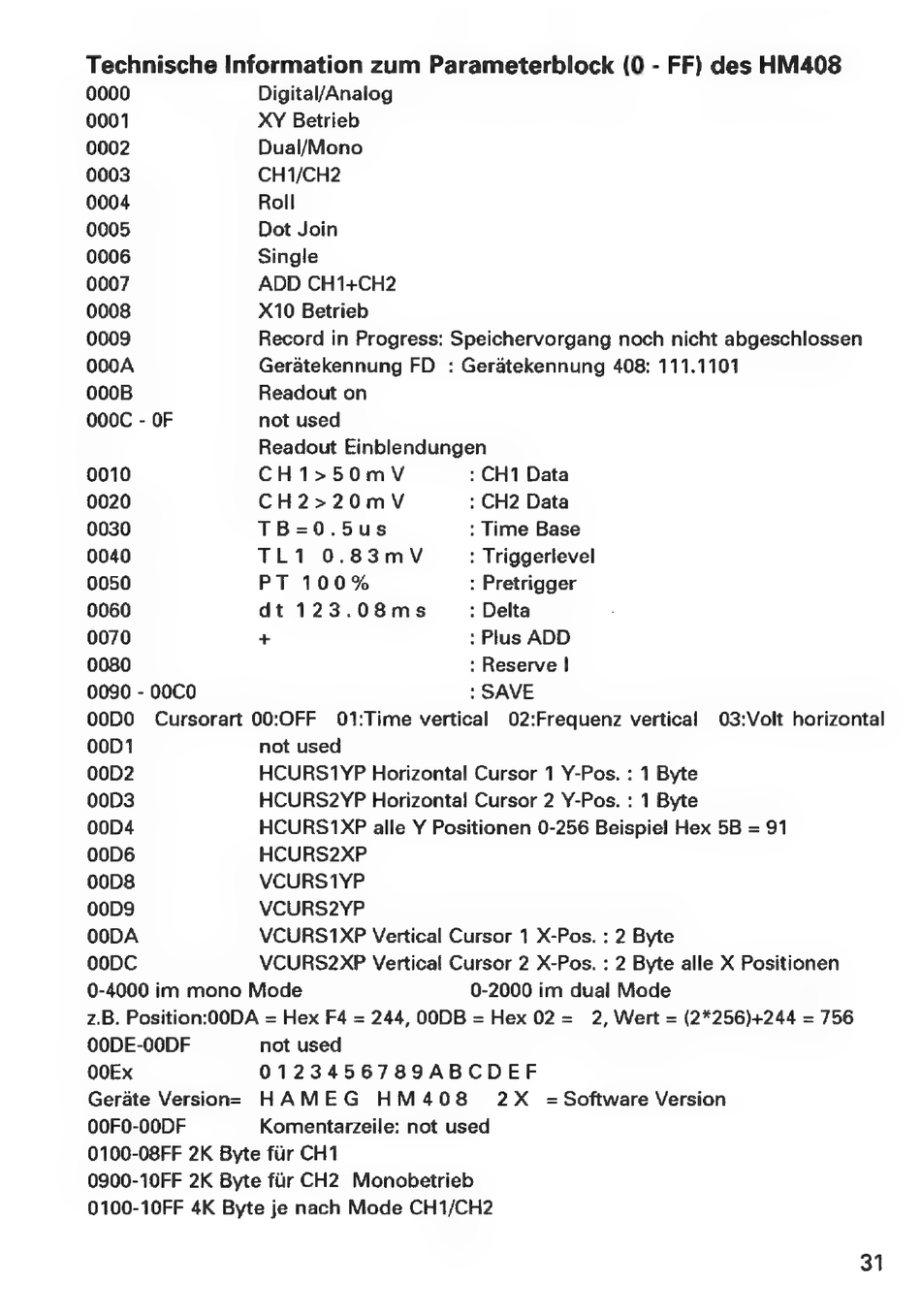

Technische Information zum Parameterblock (0 - FF) des HM408
0000
Digital/Analog
0001
XY Betrieb
0002
Dual/Mono
0003
CH1/CH2
0004
Roll
0005
Dot Join
0006
Single
0007
ADD CH1+CH2
0008
X10 Betrieb
0009
Record in Progress: Speichervorgang noch nicht abgeschlossen
000A
Geratekennung FD : Geratekennung 408: 111.1101
000B
Readout on
O00C - OF
not used
Readout Einblendungen
0010
CH1>50mV
: CH1 Data
0020
CH2>20mV
: CH2 Data
0030
TB=0.5us
: Time Base
0040
TL10.83mV
: Triggerlevel
0050
PT
100%
: Pretrigger
0060
dt 123.08ms
: Delta
0070
+
: Plus ADD
0080
: Reserve |
0090 - 00CO
: SAVE
O0ODO
Cursorart 00:OFF
01:Time vertical
02:Frequenz vertical
03:Volt horizontal
00D1
not used
00D2
HCURS1YP Horizontal Cursor 1 Y-Pos. : 1 Byte
00D3
HCURS2YP Horizontal Cursor 2 Y-Pos. : 1 Byte
ooD4
HCURS1XP alle Y Positionen 0-256 Beispiel Hex 5B = 91
o0oD6
HCURS2XP
00D8
VCURS1YP
00D9
VCURS2YP
00DA
VCURS1XP Vertical Cursor 1 X-Pos. : 2 Byte
ooDC
VCURS2XP Vertical Cursor 2 X-Pos. : 2 Byte alle X Positionen
0-4000 im mono Mode
0-2000 im dual Mode
z.B. Position:OODA = Hex F4 = 244, OODB = Hex 02 =
2, Wert = (2*256)4+244 = 756
OODE-00DF
not used
OOEx
0123456789ABCDEF
Gerate Version=
HAMEG
HM408
2X = Software Version
OOFO-00DF
Komentarzeile: not used
0100-08FF 2K Byte fur CH1
0900-10FF 2K Byte fur CH2
Monobetrieb
0100-10FF 4K Byte je nach Mode CH1/CH2
31
