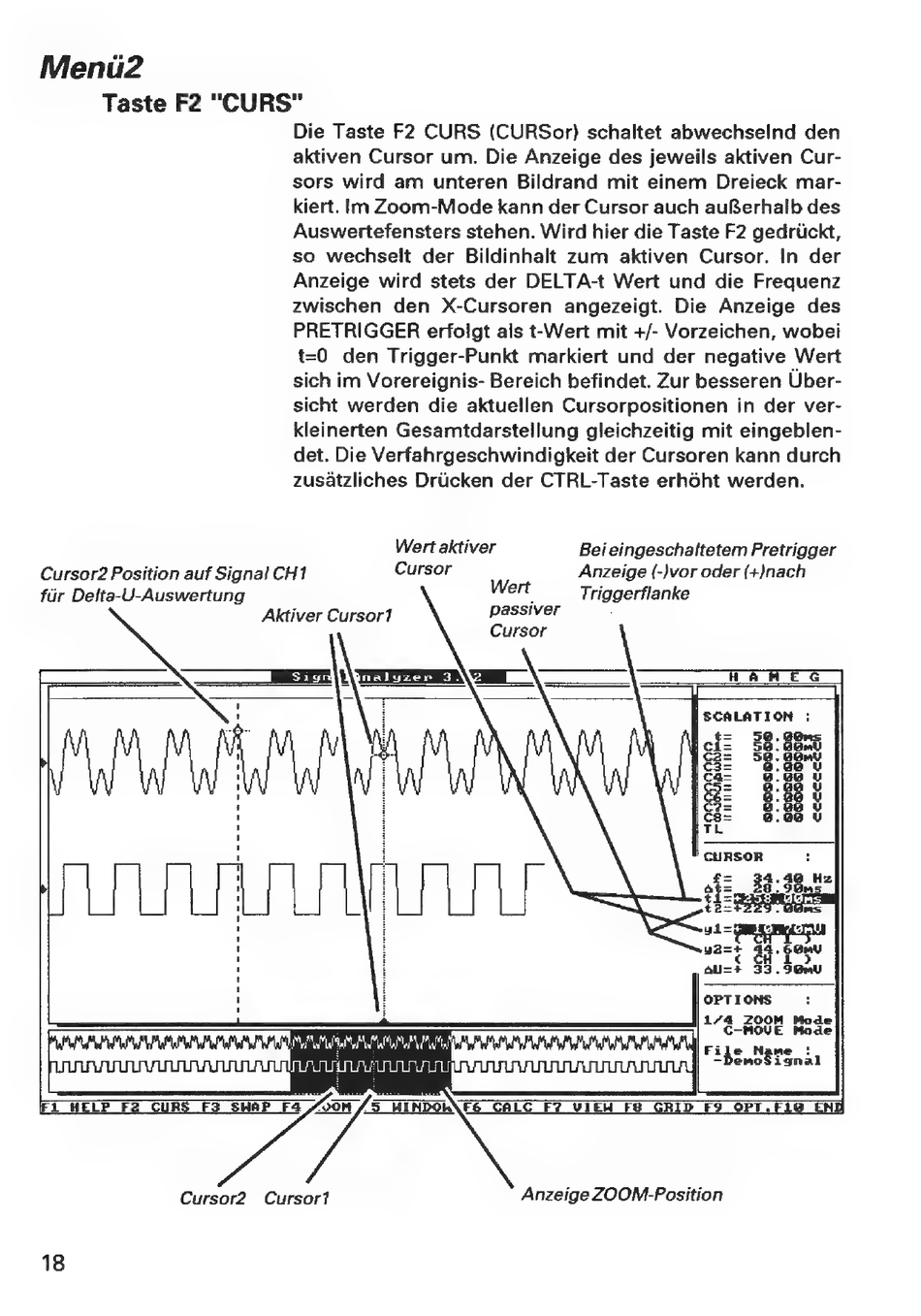

Menti2
Taste F2 "CURS""
Die Taste F2 CURS (CURSor) schaltet abwechselnd den
aktiven Cursor um. Die Anzeige des jeweils aktiven Cur-
sors wird am
unteren Bildrand mit einem Dreieck mar-
kiert. lm Zoom-Mode kann der Cursor auch auBerhalb des
Auswertefensters stehen. Wird hier die Taste F2 gedrickt,
so wechselt der Bildinhalt zum aktiven Cursor. In der
Anzeige wird stets der DELTA-t Wert und die Frequenz
zwischen
den X-Cursoren
angezeigt. Die Anzeige des
PRETRIGGER erfolgt als t-Wert mit +/- Vorzeichen, wobei
t=0
den Trigger-Punkt
markiert und der negative Wert
sich im Vorereignis- Bereich befindet. Zur besseren Uber-
sicht werden die aktuellen Cursorpositionen in der ver-
kleinerten Gesamtdarstellung gleichzeitig mit eingeblen-
det. Die Verfahrgeschwindigkeit der Cursoren kann durch
zusatzliches Driicken der CTRL-Taste erhéht werden.
Wert aktiver
Bei eingeschaltetem Pretrigger
Cursor2 Position auf Signal CH1
Cursor
Anzeige {-)vor oder (+)nach
fir Delta-U-Auswertung
Wert
—__Triggerflanke
Aktiver Cursor1
passiver
:
Cursor
|SCALATION :
$=
=
SOescoss
99989992)
Seaseo
ececee
176
ZOOM
Mode
—-MOVE
Mode
Fi
HELP
F2
CURS
F3
SWAP
Fa
OOM
5 nae
E
Cursor2
Cursor1
Anzeige ZOOM-Position
18
