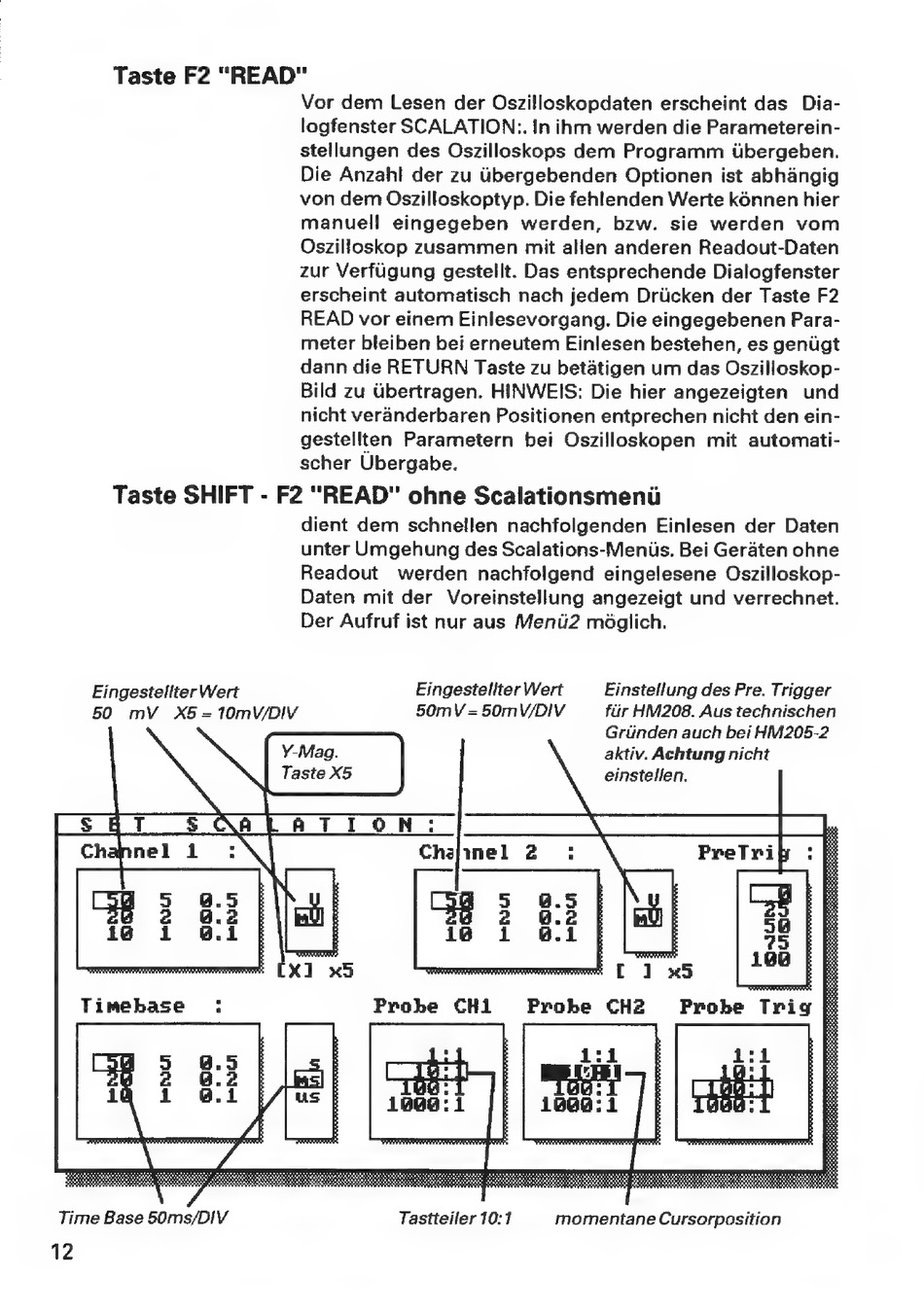

Taste F2 "READ"
Vor dem Lesen der Oszilloskopdaten erscheint das
Dia-
logfenster SCALATION:. In ihm werden die Parameterein-
stellungen des Oszilloskops dem Programm ibergeben.
Die Anzahl der zu ibergebenden Optionen ist abhangig
von dem Oszilloskoptyp. Die fehlenden Werte kénnen hier
manuell
eingegeben
werden,
bzw.
sie werden
vom
Oszilloskop zusammen
mit allen anderen Readout-Daten
zur Verfugung gestellt. Das entsprechende Dialogfenster
erscheint automatisch nach jedem Driicken der Taste F2
READ vor einem Einlesevorgang. Die eingegebenen Para-
meter bleiben bei erneutem Einlesen bestehen, es genigt
dann die RETURN Taste zu betatigen um das Oszilloskop-
Bild zu Ubertragen. HINWEIS:
Die hier angezeigten
und
nicht veranderbaren Positionen entprechen nicht den ein-
gestellten
Parametern
bei Oszilloskopen
mit automati-
scher Ubergabe.
Taste SHIFT - F2 "READ" ohne Scalationsmenu
dient dem schnellen nachfolgenden Einlesen der Daten
unter Umgehung des Scalations-Menus. Bei Geraten ohne
Readout
werden
nachfolgend
eingelesene Oszilloskop-
Daten mit der
Voreinstellung angezeigt und verrechnet.
Der Aufruf ist nur aus Mend2 mdglich.
Eingestellter Wert
Eingestellter Wert
Einstellung des Pre. Trigger
50
mV
X5=10mMV/DIV
50mV
= 50mV/DIV
fir HM208. Aus technischen
Grtinden auch bei HM205-2
Y-Mag.
aktiv. Achtung nicht
Taste X5
einstellen.
|S BT
§
AALATION
;:
Ne
Channel
1
"\I
Chanel
2
:
PreTrif
Probe
CH2
Probe
Trig
Time Base 50ms/DIV
Tastteiler 10:1
momentane Cursorposition
