11.5.1.1
Einfache Kopplung ohne Passive Listening
Ohne weitere Maßnahmen können (R)STP-Netzwerke nur über ein Kopplungsgerät an MRP-
basierte Ringstrukturen angebunden werden.
①
②
Bild 11-15
11.5.1.2
Redundante Kopplung mit Passive Listening
Wenn Sie ein (R)STP-Netzwerk über zwei verschiedene Kopplungsgeräte mit einem MRP-Ring
koppeln und kein geeignetes Protokoll verwenden, entsteht eine Schleife im Netzwerk.
Redundante Kopplung ohne Passive Listening
Bridge-Ports, für die kein (R)STP aktiviert ist, verwerfen (R)STP-BPDUs. Da die (R)STP-BPDUs
im MRP-Ring nicht weitergeleitet werden, erkennen die beiden Kopplungsgeräte, die
zum (R)STP-Netzwerk gehören
Kopplungsports der beiden Geräte erhalten die Rolle Edge und wechseln in den Zustand
Weiterleiten. Der Datenverkehr wird über beide Kopplungsports an den MRP-Ring geschickt
und kreist.
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
Kopplungsgeräte, die zum (R)STP-Netzwerk gehören
Kopplungsgerät, das zum MRP-Ring gehört
(R)STP-Port im Zustand Weiterleiten
(R)STP-Port im Zustand Blocken

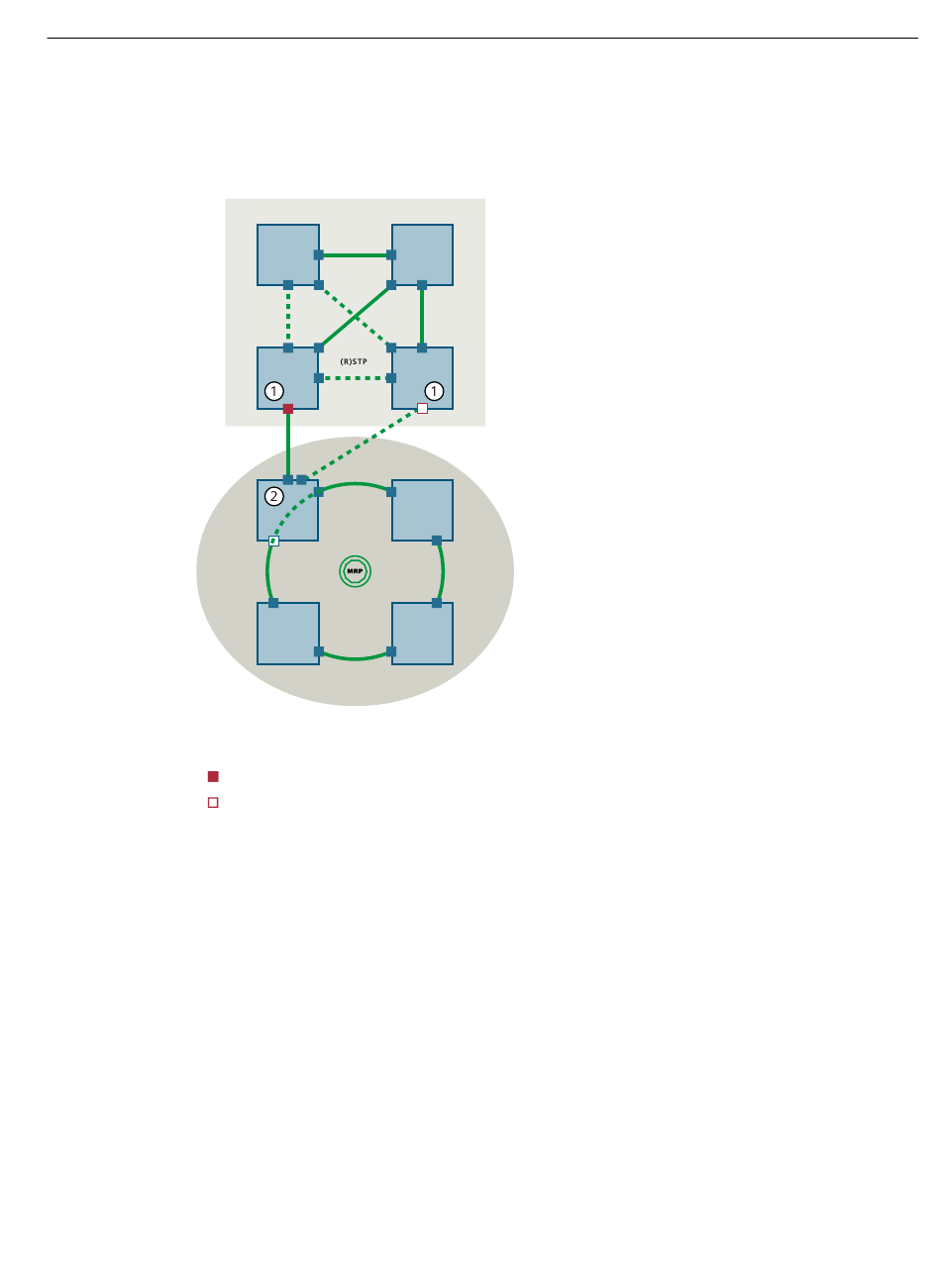

Einfache Kopplung eines (R)STP-Netzwerks an einen MRP-Ring
①
, die zusätzliche Verbindung zwischen ihnen nicht. Die
Netzwerkredundanz
11.5 Passive Listening
397
