Netzwerkredundanz
11.3 Media Redundancy Protocol
11.3.1.2
MRP-Netzwerk
MRP unterscheidet folgende Zustände:
• Normalzustand
Ein MRP-Ring ist im Normalzustand, wenn der MRM auf einem seiner Ring-Ports den
Datenverkehr geblockt hat, mit Ausnahme der MRP-spezifischen Telegramme. Damit wird die
physische Ringstruktur auf der logischen Ebene für den normalen Datenverkehr wieder in
eine Linienstruktur umgewandelt und Netzwerkschleifen werden vermieden.
In diesem Zustand sendet der MRM Testtelegramme (auch über den geblockten Ring-Port),
um den Status des MRP-Rings zu überwachen. Alle anderen Ringteilnehmer leiten die
Testtelegramme weiter. Die Testtelegramme durchlaufen den Ring in beide Richtungen, bis
sie am jeweils anderen Ring-Port des MRM ankommen. Solange der MRM seine gesendeten
Testtelegramme wieder empfängt, sind alle Kommunikationspfad im MRP-Ring intakt.

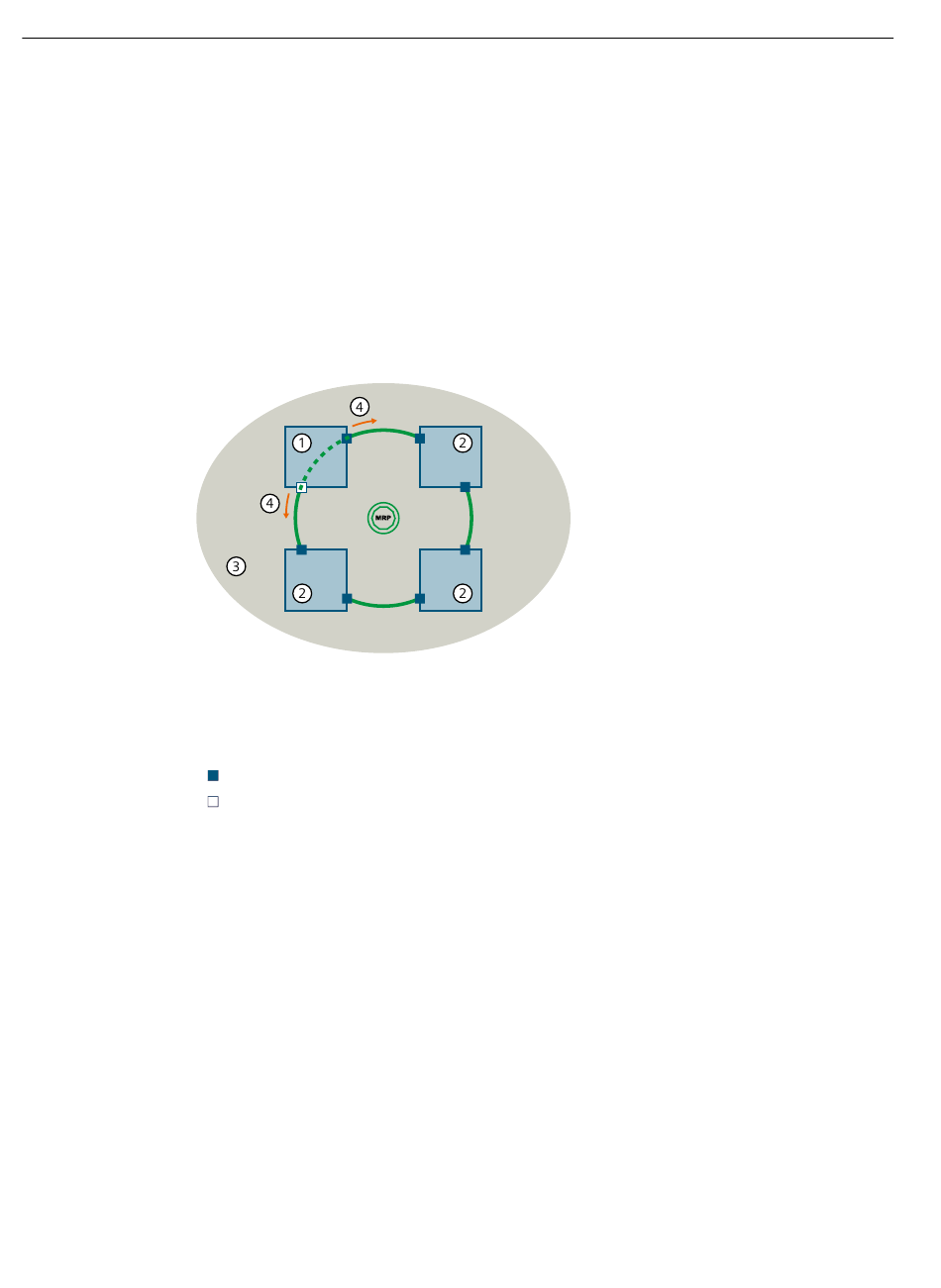

Bild 11-11
• Fehlerzustand
Wird die Übertragungsstrecke im Ring unterbrochen, z. B. durch Auftrennen der Ringleitung
oder Ausfall eines Teilnehmers, kommen die Testtelegramme nicht mehr beim MRM an. Der
MRM erkennt daran einen Fehler im Ring.
Es wird unterschieden, wo im MRP-Ring die Übertragungsstrecke unterbrochen wird.
382
①
MRM
②
MRCs
③
Redundanz-Domäne
④
Testtelegramme
Aktiver Port
Geblockter Port
MRP-Ring im Normalzustand
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
